ABB 1SBH137001R1322

Артикул: 1SBH137001R1322
Изготовитель: ABB
Thumbnail 0
ABB 1SBH137001R1322 0
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики 1SBH137001R1322

Раздел
Реле управления
Подраздел
ABB
Вес
  • Тип питания катушки: Универсальное (AC/DC).
  • Монтажные возможности: Установка на стандартную DIN-рейку 35 мм или монтажную панель винтами.
  • Совместимость с аксессуарами: Поддержка фронтальных (CA4) и боковых (CAL4) дополнительных контактов, таймеров и блоков механической защелки.
  • Рабочий температурный диапазон: от -40°C до +70°C.
  • Степень защиты: IP20 (защита от прямого касания пальцами).
  • Тип клемм: Винтовые зажимы с защитой от самоотвинчивания.
  • Тип питания катушки: Универсальное (AC/DC).
  • Монтажные возможности: Установка на стандартную DIN-рейку 35 мм или монтажную панель винтами.
  • Совместимость с аксессуарами: Поддержка фронтальных (CA4) и боковых (CAL4) дополнительных контактов, таймеров и блоков механической защелки.
  • Рабочий температурный диапазон: от -40°C до +70°C.
  • Степень защиты: IP20 (защита от прямого касания пальцами).
  • Тип клемм: Винтовые зажимы с защитой от самоотвинчивания.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда ABB на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Универсальное напряжение управления: 100-250V AC/DC (50/60 Гц)
Конфигурация контактов: 2 НО (нормально открытых) + 2 НЗ (нормально закрытых)
Интегрированная защита от перенапряжений: встроенный супрессор
Электронный интерфейс катушки: стабильная работа при значительных колебаниях сети
Международная сертификация: соответствие IEC, UL, CSA
Универсальное напряжение управления: 100-250V AC/DC (50/60 Гц)
Конфигурация контактов: 2 НО (нормально открытых) + 2 НЗ (нормально закрытых)
Интегрированная защита от перенапряжений: встроенный супрессор
Электронный интерфейс катушки: стабильная работа при значительных колебаниях сети
Международная сертификация: соответствие IEC, UL, CSA
Применение
Гальваническая развязка между контроллерами (ПЛК) и исполнительными механизмами.
Построение логических схем управления в распределительных щитах и щитах освещения.
Дистанционное управление контакторами большой мощности в цепях пуска двигателей.
Системы противоаварийной защиты (ПАЗ) и сигнализации технологических параметров.
Интеграция в системы управления насосными станциями и вентиляционными установками.
Гальваническая развязка между контроллерами (ПЛК) и исполнительными механизмами.
Построение логических схем управления в распределительных щитах и щитах освещения.
Дистанционное управление контакторами большой мощности в цепях пуска двигателей.
Системы противоаварийной защиты (ПАЗ) и сигнализации технологических параметров.
Интеграция в системы управления насосными станциями и вентиляционными установками.
Преимущества
Снижение складских издержек: одна модель заменяет несколько реле с фиксированным номиналом напряжения (110V, 220V AC/DC).
Электромагнитная совместимость: встроенная защита гасит импульсные помехи в момент коммутации, исключая сбои в работе микропроцессорной техники.
Энергоэффективность и малый нагрев: оптимизированное потребление энергии катушкой снижает тепловую нагрузку на шкаф автоматизации.
Высокая вибростойкость: конструкция оптимизирована для жестких условий эксплуатации на промышленных предприятиях.
Снижение складских издержек: одна модель заменяет несколько реле с фиксированным номиналом напряжения (110V, 220V AC/DC).
Электромагнитная совместимость: встроенная защита гасит импульсные помехи в момент коммутации, исключая сбои в работе микропроцессорной техники.
Энергоэффективность и малый нагрев: оптимизированное потребление энергии катушкой снижает тепловую нагрузку на шкаф автоматизации.
Высокая вибростойкость: конструкция оптимизирована для жестких условий эксплуатации на промышленных предприятиях.
FAQ

Можно ли использовать это реле в сетях 110 В постоянного тока и 230 В переменного тока одновременно?

Да, катушка NF22E-13 является мультивольтажной. Она корректно работает в любом диапазоне от 100 до 250 вольт как на постоянном (DC), так и на переменном (AC 50/60 Гц) токе без замены компонентов.


Нужно ли докупать варисторный блок для защиты от скачков напряжения?

Нет, реле серии NF оснащены встроенным ограничителем перенапряжения (surge protection). Это экономит место в шкафу и упрощает спецификацию, так как внешние супрессоры не требуются.


Каков ресурс работы контактов при номинальной нагрузке?

Механическая износостойкость составляет до 20 миллионов циклов срабатывания. Электрическая износостойкость зависит от категории применения (AC-15/DC-13), но благодаря качественным материалам контактов ABB, устройство обеспечивает окупаемость за счет отсутствия простоев на обслуживание.


ABB 1SBH137001R1322

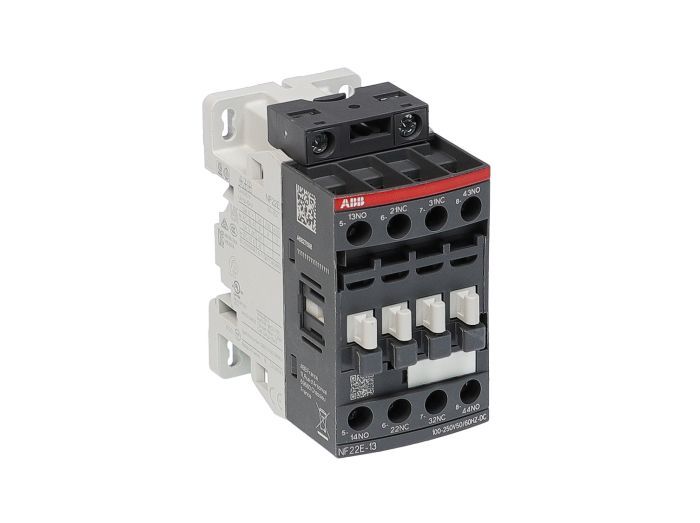

Реле управления ABB NF22E-13 (1SBH137001R1322) представляет собой высоконадежное решение для коммутации вспомогательных и цепей управления в системах промышленной автоматизации. Главной особенностью серии NF является применение электронной катушки, которая обеспечивает четкое срабатывание в широком диапазоне напряжений 100–250 В переменного или постоянного тока. Это делает модель идеальной для объектов с нестабильными параметрами сети или для экспортного оборудования, предназначенного для рынков с разными стандартами электроснабжения. Маркировка NF22E-13 расшифровывается как: серия NF, 2 замыкающих и 2 размыкающих контакта, тип управления «E» (электронное), диапазон напряжения «13». В отличие от стандартных электромеханических реле, данное устройство не требует установки дополнительных ограничителей перенапряжения, так как защита уже встроена в конструкцию, что минимизирует риск повреждения чувствительных ПЛК и соседних электронных компонентов.
