ABB 1SDX236609R1)

Артикул: 1SDX236609R1)

Изготовитель: ABB

Новый продукт Запросить стоимость и остатки 8 441 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики 1SDX236609R1)

Раздел

Формованный корпус

Подраздел

ABB

Вес

Номинальный ток (In): 225 А.
Тип расцепителя: TMD (фиксированный тепловой и электромагнитный порог).
Количество полюсов: 3P (трехполюсное исполнение).
Предельная отключающая способность (Icu): 36 кА при 415В AC.
Тип присоединения: Передние выводы (F) под шину или кабельный наконечник.
Установка: На монтажную панель (стационарное исполнение).
Рабочее напряжение: до 690В AC / 500В DC.
Степень защиты: IP40 (с лицевой панели при наличии фланца).

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда ABB на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Компактный типоразмер XT3: номинальный ток до 225А при минимальных габаритах.

Отключающая способность класса N: эффективная защита сетей с токами короткого замыкания до 36 кА (при 415В).

Термомагнитный расцепитель TMD: фиксированные пороги защиты от перегрузки и КЗ для максимальной надежности.

Высокий механический ресурс: до 25 000 рабочих циклов без потери характеристик.

Полная совместимость с аксессуарами серии Tmax XT для автоматизации и диспетчеризации.

Применение

Вводные и секционные аппараты в главных распределительных щитах (ГРЩ) административных зданий.

Защита отходящих линий к мощным потребителям: насосным станциям, промышленным кондиционерам и лифтовому оборудованию.

Использование в качестве главного выключателя в щитах управления технологическими процессами (ЩУ).

Применение в системах гарантированного электроснабжения для защиты цепей дизель-генераторных установок (ДГУ).

Преимущества

Температурная стабильность: Конструкция расцепителя оптимизирована для работы в закрытых шкафах при температуре до +70°C с минимальным де рейтигом.

Устойчивость к вибрациям: Внутренняя архитектура XT3 рассчитана на эксплуатацию в тяжелых условиях, включая морские суда и мобильные генераторные установки.

Экономия пространства: Типоразмер XT3 позволяет устанавливать оборудование высокой мощности в стандартные распределительные щиты, высвобождая до 20% места по сравнению с аналогами предыдущих серий.

Гарантированная селективность: Четко заданные характеристики срабатывания позволяют легко координировать аппарат с вышестоящими выключателями серий Tmax T или Emax 2.

FAQ

Можно ли отрегулировать ток срабатывания в данной модели?

Нет, данная модификация (XT3...AFF) оснащена фиксированным термомагнитным расцепителем. Это гарантирует сохранение заводских уставок защиты и предотвращает несанкционированное вмешательство в схему электроснабжения.

Требуется ли регулярное техническое обслуживание механизмов выключателя?

Серия Tmax XT является необслуживаемой в течение всего срока эксплуатации. Рекомендуется лишь периодическая проверка затяжки силовых клемм и визуальный осмотр корпуса на отсутствие следов перегрева.

Поставляются ли в комплекте межфазные перегородки и крепеж?

В стандартную комплектацию входят межфазные изоляционные перегородки и комплект винтов для крепления аппарата к монтажной плате. Дополнительные аксессуары, такие как переходники на DIN-рейку или моторные приводы, заказываются отдельно.

ABB 1SDX236609R1)

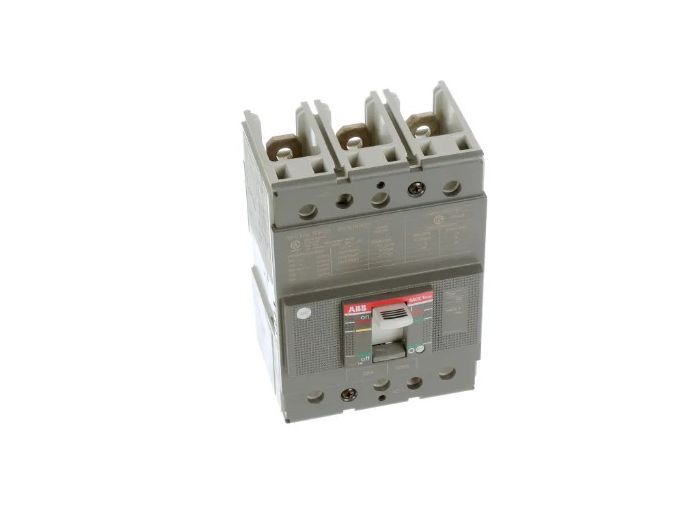

ABB Tmax XT3N 225 — это промышленный автоматический выключатель в литом корпусе, представляющий собой оптимальное решение для защиты распределительных сетей среднего уровня. Как инженерное решение, модель XT3NU3225AFF1A0XXX выделяется использованием расцепителя типа TMD (Fixed Thermal / Fixed Magnetic). Это исключает риск ошибочной настройки параметров защиты эксплуатирующим персоналом, что критично для объектов с жесткими требованиями к селективности и безопасности. В отличие от модульных автоматов, серия XT3 обеспечивает стабильную работу в условиях высоких пусковых токов и температурных колебаний. Маркировка 'N' указывает на нормальную отключающую способность, что является сбалансированным выбором по цене и характеристикам для большинства коммерческих и производственных узлов электроснабжения.
