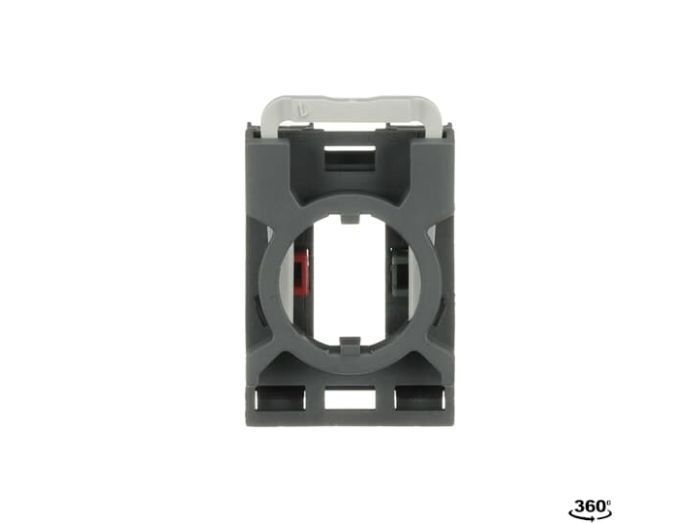

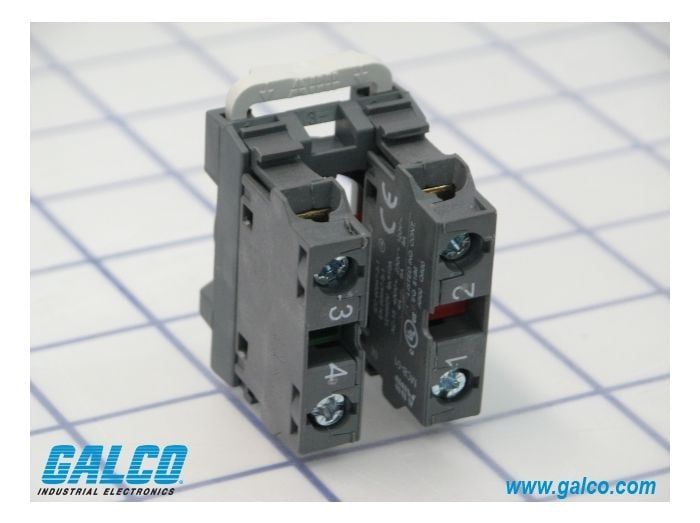

ABB MCBH-11

Артикул: MCBH-11

Изготовитель: ABB

Новый продукт Запросить стоимость и остатки 108 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики MCBH-11

Раздел

Переключатели

Подраздел

ABB

Вес

Тип монтажа: Фронтальный (на переднюю панель).
Электрические параметры: Номинальный ток (Ie) при 230В (AC-15) — 6А; при 24В (DC-13) — 5А.
Сечение подключаемого кабеля: От 0.5 мм² до 2.5 мм² (жесткий/гибкий).
Температурный диапазон: Эксплуатация от -25°C до +70°C.
Степень защиты: IP20 (зажимы) при правильном монтаже внутри корпуса/щита.
Материал контактов: Серебряное напыление (Silver over copper) для минимизации переходного сопротивления.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда ABB на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Универсальная конфигурация контактов: 1 NO (нормально открытый) + 1 NC (нормально закрытый)

Комплектация «2-в-1»: контактный блок поставляется вместе с держателем (holder)

Модульная конструкция для быстрой установки без специального инструмента

Высокая коммутационная износостойкость — до 10 млн циклов

Совместимость со всей линейкой модульных устройств управления ABB Pilot Devices (серии MP, M2SS, M3SS и др.)

Применение

Системы управления электродвигателями: реализация логики «Пуск-Стоп» одной кнопкой или переключателем.

Пульты операторов станков (ЧПУ) и конвейерных линий для коммутации сигнальных цепей.

Шкафы автоматизации (ШУ, ША): интеграция в схемы релейной логики и связи с контроллерами (ПЛК).

Цепи аварийной сигнализации: использование NC контакта для мониторинга целостности цепи безопасности.

Преимущества

Технология самоочистки контактов: при каждом срабатывании происходит микро-скольжение, удаляющее оксидную пленку, что критично для слаботочных цепей.

Виброустойчивое крепление: держатель фиксируется на операторе (кнопке/переключателе) с помощью защелки, исключая самопроизвольное отсоединение.

Компактный форм-фактор: возможность установки до трех контактных блоков на один держатель в один уровень, экономя пространство внутри шкафа.

Высокое номинальное напряжение изоляции (Ui = 690 В) и соответствие стандартам IEC 60947-5-1.

FAQ

Можно ли установить этот блок на кнопки других производителей, например, Schneider Electric или IEK?

Нет, блок MCBH-11 является частью модульной системы ABB и совместим только с операторами (кнопками, джойстиками, переключателями) серий MP, M2SS, M3SS, MJS и других устройств Pilot Devices от ABB.

Как часто требуется техническое обслуживание контактов MCBH-11?

Благодаря механизму самоочистки, контакты не требуют обслуживания в течение всего срока эксплуатации. Рекомендуется лишь периодическая проверка затяжки винтовых клемм (раз в 12 месяцев) в условиях повышенной вибрации.

Входит ли монтажная колодка (holder) в комплект или её нужно заказывать отдельно?

В артикул MCBH-11 держатель уже включен. Если вам требуется только контактный блок без держателя (для расширения существующей сборки), следует выбирать модель MCB-10 или MCB-01.

ABB MCBH-11

ABB MCBH-11 — это базовый исполнительный элемент модульной серии устройств управления и сигнализации ABB. Инженерное решение объединяет в себе блок контактов и монтажную колодку (держатель), что упрощает спецификацию и монтаж. Модель предназначена для установки на переднюю панель и обеспечивает одновременное управление двумя цепями: замыкающей и размыкающей. Маркировка расшифровывается как: Modular (M), Contact Block (CB) с держателем (H), конфигурация 1 NO + 1 NC (11). Использование этого блока гарантирует четкую тактильную обратную связь и надежное срабатывание даже в условиях промышленной вибрации, что делает его предпочтительным выбором по сравнению с бюджетными аналогами при сборке ответственных щитов управления (ЩУ) и ГРЩ.
