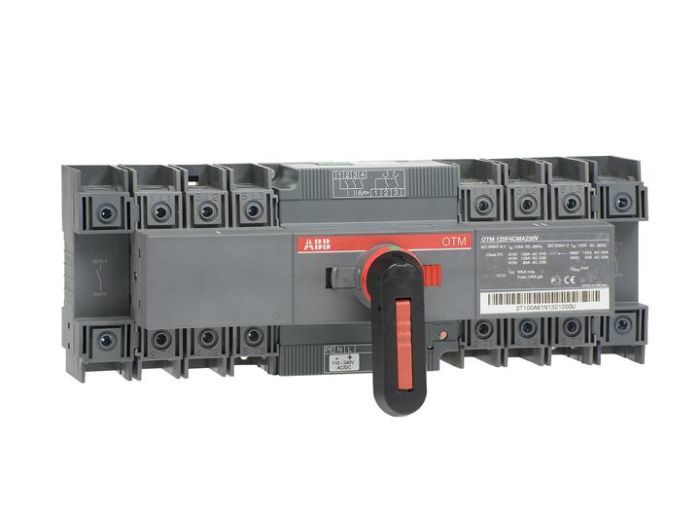

ABB OTM125F4CMA230V

Артикул: OTM125F4CMA230V

Изготовитель: ABB

Новый продукт Запросить стоимость и остатки 7 041 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики OTM125F4CMA230V

Раздел

Переключатели ввода резерва

Подраздел

ABB

Вес

Номинальный рабочий ток (Ie): 100А при категории применения AC-22A / AC-23A.
Количество полюсов: 4 (3 фазы + нейтраль).
Напряжение цепи управления: 230В переменного тока (AC).
Рабочее напряжение: до 415В (Ue).
Категория применения: Подходит для коммутации смешанных и высокоиндуктивных нагрузок (двигатели, трансформаторы).
Механическая износостойкость: 8000 циклов переключения.
Степень защиты: IP20 (фронтальная панель).

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда ABB на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Автоматическое переключение под нагрузкой между основным и резервным источниками питания

Четырехполюсное исполнение (4P) с током 100А для полной изоляции системы, включая нейтраль

Интегрированный моторный привод с питанием 230В AC для дистанционного управления

Встроенная механическая блокировка, исключающая риск встречного включения источников

Компактный габарит серии OTM125, экономящий до 30% места в распределительном щите

Применение

Системы АВР для коммерческих зданий, банков и медицинских центров.

Управление питанием в схемах 'Сеть — Дизель-генераторная установка (ДГУ)'.

Обеспечение бесперебойного электроснабжения серверных стоек и узлов связи.

Автоматизация промышленных линий с критическими требованиями к непрерывности техпроцесса.

Преимущества

Механическая надежность: Конструкция исключает электрическое КЗ между вводами даже при программном сбое контроллера управления.

Энергоэффективность привода: Мотор-привод 230В активируется импульсно, не требуя постоянного удержания напряжения, в отличие от электромагнитных катушек контакторов.

Универсальность монтажа: Возможность установки как в вертикальной, так и в горизонтальной плоскости без потери характеристик.

Безопасная эксплуатация: Наличие четкой визуальной индикации положения контактов и возможность аварийного ручного переключения рукояткой.

FAQ

Можно ли управлять этим переключателем вручную при отсутствии напряжения 230В?

Да, модель OTM125F4CMA230V комплектуется съемной рукояткой для ручного аварийного переключения. При вставке рукоятки моторный привод блокируется для обеспечения безопасности персонала.

Каков ресурс работы моторного привода и требует ли он обслуживания?

Механизм рассчитан на весь срок эксплуатации устройства (до 8000 циклов) и не требует специфического обслуживания. Рекомендуется проводить проверку работоспособности системы АВР не реже одного раза в полгода.

В чем главное преимущество этого рубильника перед парой контакторов в схеме АВР?

Главное преимущество — встроенная механическая блокировка и отсутствие потребления энергии в стационарном состоянии. Это повышает общую надежность системы, исключает гул и перегрев, характерные для катушек контакторов, и значительно экономит место в шкафу.

ABB OTM125F4CMA230V

ABB OTM125F4CMA230V — это моторизованный реверсивный рубильник, специально разработанный для построения надежных систем автоматического ввода резерва (АВР). Как инженерное решение, данная модель превосходит классические схемы на контакторах за счет наличия жесткой механической связи между переключающимися контактами, что гарантирует разрыв одной цепи перед замыканием другой (принцип 'Break-before-Make'). Маркировка OTM125F4CMA230V указывает на номинал 125А (тепловой ток), 4 силовых полюса и наличие автоматизированного привода «MA». Этот аппарат идеален для интеграции в системы, где требуется высокая надежность коммутации при минимальном энергопотреблении, так как мотор потребляет ток только в момент переключения.
