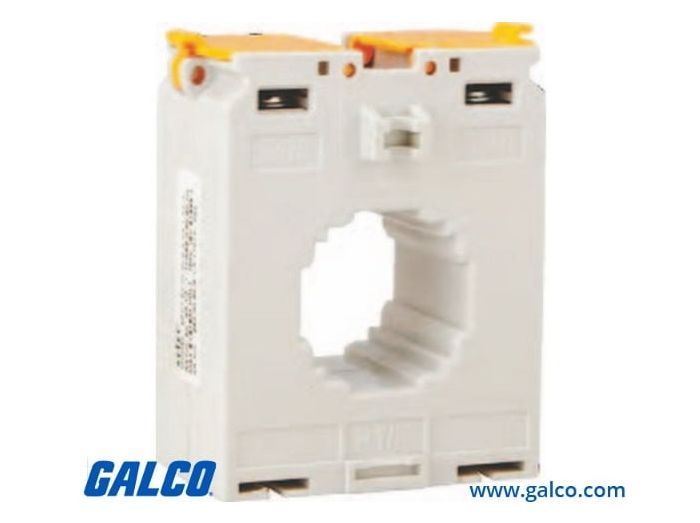

Altech SPCT100/60500/5AVA5CL1

Артикул: SPCT100/60500/5AVA5CL1

Изготовитель: Altech

Новый продукт Запросить стоимость и остатки 108 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики SPCT100/60500/5AVA5CL1

Раздел

Трансформаторы тока

Подраздел

Altech

Вес

Первичный ток: 500 А; Вторичный ток: 5 А.
Класс точности: 1.0 (допустимая погрешность не более 1%).
Габариты окна для шины: 100 x 60 мм (подходит для шин шириной до 100 мм).
Рабочее напряжение: до 720 В (изоляция выдерживает до 3 кВ в течение 1 минуты).
Частота сети: 50/60 Гц.
Температурный диапазон: Эксплуатация от -25°C до +50°C (хранение до +70°C).
Тип подключения: Винтовые клеммы под кольцевой наконечник или зачищенный провод.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Altech на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Класс точности 1.0 для прецизионного коммерческого и технического учета

Номинальная мощность 5 ВА (Burden), оптимизированная для современных цифровых приборов

Широкое окно (100x60 мм) для установки на массивные токоведущие шины

Огнестойкий корпус из самозатухающего поликарбоната (UL94V-0)

Высокая термическая и динамическая стойкость к токам короткого замыкания

Применение

Главные распределительные щиты (ГРЩ) и вводно-распределительные устройства (ВРУ) крупных промышленных предприятий.

Системы АСКУЭ и технического учета электроэнергии на объектах с высоким энергопотреблением.

Установки компенсации реактивной мощности (УКРМ) для мониторинга текущей нагрузки.

Системы автоматизации (SCADA) для контроля работы мощных электродвигателей и насосных агрегатов.

Преимущества

Минимизация потерь сигнала: Низкое собственное потребление позволяет подключать приборы на значительном удалении без потери класса точности.

Универсальный монтаж: Конструкция предусматривает установку как на шину, так и на монтажную панель с помощью входящих в комплект креплений.

Защита соединений: Клеммы вторичной обмотки оснащены защитными крышками для предотвращения случайного прикосновения и попадания пыли.

Стабильность фазового сдвига: Критически важный параметр для корректного измерения коэффициента мощности (cos φ) в системах компенсации реактивной мощности.

FAQ

Можно ли эксплуатировать трансформатор с разомкнутой вторичной обмоткой?

Категорически нет. При обрыве вторичной цепи на клеммах возникает высокое напряжение, опасное для персонала и способное привести к пробою изоляции и выходу трансформатора из строя. Перед отключением прибора вторичную обмотку необходимо закоротить.

Как влияет превышение длины проводов вторичной цепи на измерения?

При превышении расчетной нагрузки (более 5 ВА), создаваемой сопротивлением проводов и прибора, трансформатор может выйти за пределы заявленного класса точности 1.0. Рекомендуется использовать медный провод сечением не менее 2.5 мм².

Включен ли данный трансформатор в комплект поставки с креплениями?

Да, трансформаторы Altech серии SPCT поставляются в комплекте с аксессуарами для фиксации на токоведущей шине и кронштейнами для монтажа на плоскость. Гарантийный срок составляет 12 месяцев при соблюдении условий эксплуатации.

Altech SPCT100/60500/5AVA5CL1

Измерительный трансформатор тока Altech серии SPCT — это высоконадежное решение для систем распределения электроэнергии. Модель SPCT100/60500/5AVA5CL1 преобразует первичный переменный ток 500А в стандартный сигнал 5А, обеспечивая безопасное подключение измерительных приборов. Маркировка расшифровывается следующим образом: SPCT100/60 указывает на габариты окна (100x60 мм), 500/5 — коэффициент трансформации, 5VA — номинальную нагрузку, а CL1 — класс точности 1. В отличие от бюджетных аналогов, Altech обеспечивает стабильность характеристик в широком температурном диапазоне и длительный срок службы в тяжелых промышленных условиях (КИПиА).
