ASI-Automation Systems Interconnect MRT33P3.81-7VE

Артикул: MRT33P3.81-7VE

Изготовитель: ASI-Automation Systems Interconnect

ASI-Automation Systems Interconnect MRT33P3.81-7VE 0

Новый продукт Запросить стоимость и остатки 103 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики MRT33P3.81-7VE

Раздел

Монтаж на печатную плату

Подраздел

ASI-Automation Systems Interconnect

Вес

Шаг сетки: 3.81 мм (0.150 дюйма).
Количество полюсов (контактов): 7.
Тип монтажа: Сквозное отверстие в плате (THT - Through Hole Technology).
Ориентация: Вертикальная (90 градусов к плате).
Максимальное рабочее напряжение: до 300В (в зависимости от категории применения).
Рабочий температурный диапазон: от -40°C до +105°C.
Тип интерфейса: Штекерный разъем под винтовую или пружинную клемму.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда ASI-Automation Systems Interconnect на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Шаг контактов 3.81 мм для высокоплотного монтажа на печатную плату

Вертикальное исполнение (Vertical Entry) для оптимизации пространства корпуса

Разъемная конструкция (Pluggable) для быстрого обслуживания и замены модулей

Луженые контакты из медного сплава с низким сопротивлением соединения

Корпус из диэлектрика с самозатуханием по стандарту UL94V-0

Применение

Системы управления технологическими процессами (АСУ ТП) и ПЛК.

Блоки релейной защиты и автоматики в распределительных щитах.

Измерительное оборудование и лабораторные приборы с интерфейсом RS-485/CAN.

Системы 'умный дом' и модули сбора данных с датчиков.

Источники питания и преобразователи сигналов на DIN-рейку.

Преимущества

Модульность системы: позволяет производить замену электронного блока без демонтажа всей кабельной разводки.

Повышенная диэлектрическая прочность: изоляционные перегородки между контактами минимизируют риск пробоя при скачках напряжения.

Термическая стабильность: материалы корпуса сохраняют геометрию при пайке волной и в условиях нагрева при эксплуатации.

Совместимость с отраслевыми стандартами: шаг 3.81 мм обеспечивает взаимозаменяемость с ответными частями (розетками) ведущих мировых производителей.

FAQ

Какие ответные части (штекеры) совместимы с данным разъемом?

Разъем MRT33P3.81-7VE совместим со всеми стандартными розетками серий MRT3 и аналогичными разъемами других производителей с шагом 3.81 мм, имеющими соответствующий профиль 'паз-гребень'.

Каковы рекомендации по температурному режиму пайки для сохранения целостности пластика?

Рекомендуется использовать стандартный профиль пайки волной (Wave Soldering) с пиковой температурой до 250-260°C в течение не более 5-10 секунд. Материал корпуса UL94V-0 устойчив к кратковременным термическим нагрузкам.

Имеет ли данный коннектор защиту от неправильного подключения (защиту от 'дурака')?

Да, геометрия корпуса серии MRT33 предусматривает поляризацию, которая исключает смещение контактов или перевернутое подключение ответной части при условии использования совместимого штекера.

ASI-Automation Systems Interconnect MRT33P3.81-7VE

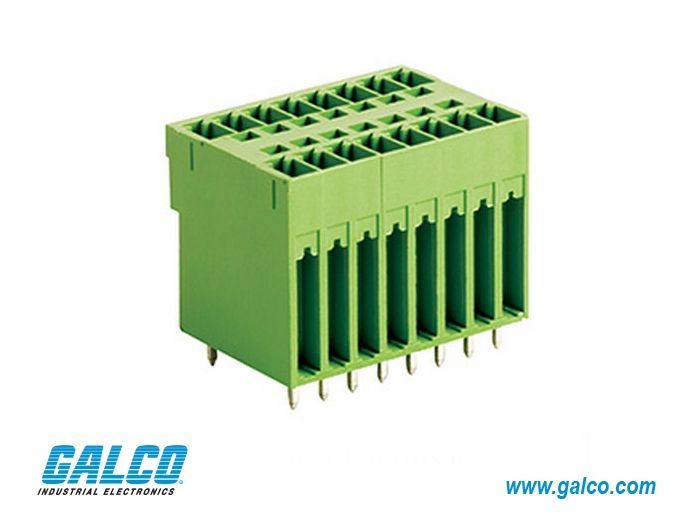

ASI MRT33P3.81-7VE представляет собой штекерный разъем (header) промышленного класса, предназначенный для установки на печатные платы. Как специалист по промышленной автоматизации, отмечу, что серия MRT33 является стандартом де-факто для компактных контроллеров и систем сбора данных. Маркировка '7VE' указывает на 7-контактное исполнение с вертикальной ориентацией относительно плоскости платы, что критически важно при плотной компоновке электронных компонентов. В отличие от бюджетных аналогов, продукция ASI-Automation Systems Interconnect обеспечивает стабильное переходное сопротивление и выдерживает многократные циклы сочленения без деградации контактной группы. Данная модель идеальна для создания разъемных соединений 'плата-провод', где требуется высокая скорость полевого монтажа и надежность в условиях вибрации.
