ASI-Automation Systems Interconnect P1-TZ2-VL1

Артикул: P1-TZ2-VL1

Изготовитель: ASI-Automation Systems Interconnect

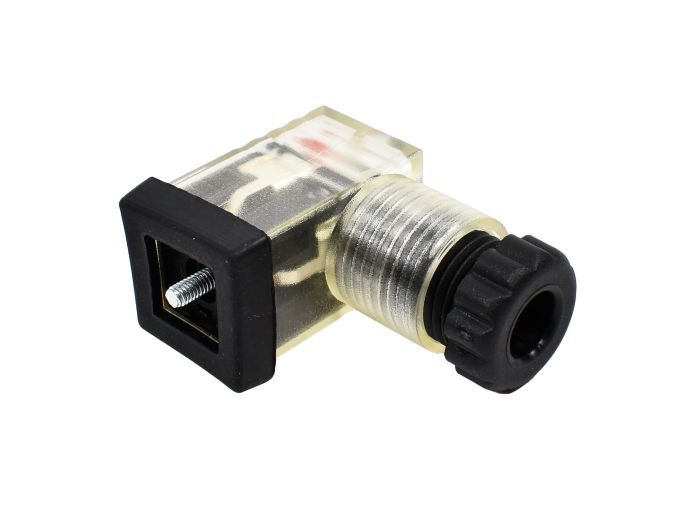

ASI-Automation Systems Interconnect P1-TZ2-VL1 0

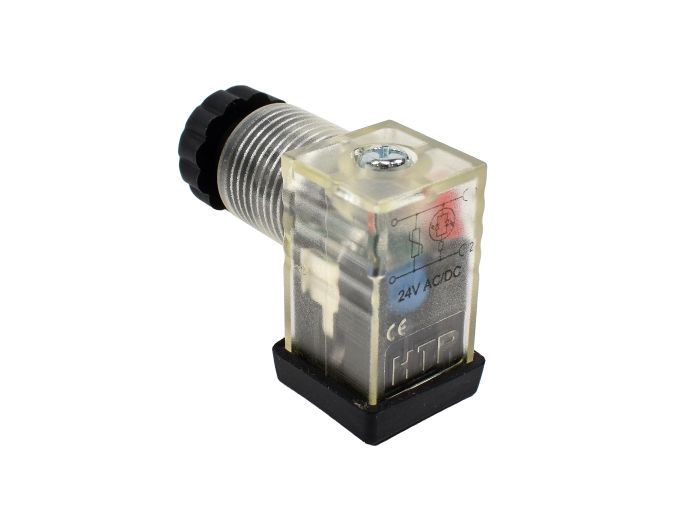

ASI-Automation Systems Interconnect P1-TZ2-VL1 1

Новый продукт Запросить стоимость и остатки 107 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики P1-TZ2-VL1

Раздел

Полевые подключаемые разъемы датчиков

Подраздел

ASI-Automation Systems Interconnect

Вес

Тип разъема: Form C (Sub-miniature), межосевое расстояние 8 мм.
Электрическая схема: Светодиод (LED) + Варистор (Varistor).
Тип подключения: Винтовые клеммы (Screw terminals) для полевого монтажа.
Совместимость: Подходит для большинства катушек стандарта DIN EN 175301-803.
Защита: При использовании комплектной прокладки обеспечивается класс IP65/67.
Ограничения: Необходимо соблюдение полярности для LED (в версиях для постоянного тока) и проверка соответствия напряжения цепи параметрам варистора.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда ASI-Automation Systems Interconnect на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Стандартный разъем Form C с межосевым расстоянием 8 мм

Интегрированный варистор для эффективного подавления импульсных перенапряжений

Яркая светодиодная (LED) индикация рабочего состояния

Удобное полевое подключение проводников через винтовые клеммы

Защита чувствительной электроники (ПЛК) от коммутационных помех

Применение

Пневматические системы управления: подключение распределителей на станках с ЧПУ.

Гидравлическое оборудование: управление маломощными электромагнитными клапанами.

Пищевая промышленность и упаковка: интеграция датчиков давления и потока с интерфейсом DIN 43650.

Мобильная гидравлика: работа в условиях повышенных вибраций и риска возникновения импульсных помех.

Преимущества

Диагностическая прозрачность: Светодиод позволяет мгновенно определить наличие питания на катушке клапана без использования мультиметра.

Продление срока службы контактов: Варисторная защита минимизирует электрическую дугу, что снижает эрозию контактных групп реле или транзисторов ПЛК.

Универсальность монтажа: Разъем предназначен для самостоятельной сборки (field-wireable), что позволяет использовать кабель требуемой длины и сечения непосредственно на объекте.

Компактный фактор Form C: Оптимизирован для плотного монтажа на клапанных островах, где пространство ограничено.

FAQ

Как влияет наличие варистора в модели P1-TZ2-VL1 на работу контроллера?

Варистор ограничивает пиковое напряжение самоиндукции, возникающее при выключении электромагнита. Это предотвращает электромагнитные наводки на сигнальные линии и защищает транзисторные выходы ПЛК от пробоя.

Требуется ли специальное обслуживание разъема в процессе эксплуатации?

Разъем является малообслуживаемым. В условиях высокой вибрации рекомендуется проверять затяжку центрального крепежного винта и винтовых клемм проводников раз в 6-12 месяцев.

Поставляется ли разъем с уплотнительной прокладкой и винтом в комплекте?

Да, стандартная комплектация ASI серии P1 включает в себя корпус разъема, клеммную колодку, центральный фиксирующий винт и резиновую прокладку для обеспечения герметичности соединения.

ASI-Automation Systems Interconnect P1-TZ2-VL1

ASI P1-TZ2-VL1 представляет собой компактный 8-миллиметровый разъем (тип Form C), разработанный для подключения миниатюрных электромагнитных клапанов и датчиков. Как инженерное решение, данная модель превосходит стандартные разъемы благодаря встроенной защитной цепи. Варистор (V) поглощает обратные скачки напряжения, возникающие при отключении индуктивной нагрузки (катушки клапана), что критически важно для предотвращения выхода из строя выходных каскадов контроллеров. Маркировка VL1 указывает на наличие двух диагностических компонентов: варистора и светодиода. Это делает модель идеальной для распределенных систем автоматизации, где требуется быстрая визуальная локализация неисправностей и высокая отказоустойчивость управляющих цепей.
