ASI-Automation Systems Interconnect XCPD37M

Артикул: XCPD37M

Изготовитель: ASI-Automation Systems Interconnect

ASI-Automation Systems Interconnect XCPD37M 0

Новый продукт Запросить стоимость и остатки 154 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики XCPD37M

Раздел

D-субминиатюрный

Подраздел

ASI-Automation Systems Interconnect

Вес

Тип интерфейса: D-Subminiature 37-pin (папа/male).
Метод подключения: Винтовые клеммные блоки (Screw Clamp).
Монтаж: Стандартная DIN-рейка (35 мм).
Допустимое сечение провода: 24-12 AWG (0.2–2.5 мм²).
Рабочее напряжение и ток: до 125 В AC/DC, до 1 А на контакт.
Температурный диапазон: от -20°C до +50°C.
Материал корпуса: Огнестойкий полиамид (UL94-V0).

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда ASI-Automation Systems Interconnect на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Компактный монтаж на стандартную DIN-рейку 35 мм

Прямой переход с 37-контактного разъема D-Sub Male на винтовые клеммы

Четкая маркировка каждого контакта для безошибочного монтажа

Надежная фиксация проводников сечением до 2.5 мм²

Промышленное исполнение с высокой виброустойчивостью

Применение

Подключение модулей ввода-вывода ПЛК к исполнительным механизмам.

Организация интерфейсов связи в шкафах управления станками с ЧПУ.

Системы сбора данных (DAQ), требующие быстрого изменения конфигурации сигнальных линий.

Модернизация устаревшего оборудования при переходе с объемного монтажа на модульный.

Тестовые стенды и лабораторные установки для прототипирования промышленных сетей.

Преимущества

Оптимизация пространства: Компактный корпус позволяет плотно размещать модули в ряду, экономя до 30% места на DIN-рейке.

Удобство диагностики: Доступ к каждой линии через винтовую клемму облегчает прозвонку цепей и поиск неисправностей без демонтажа разъема.

Долговечность соединений: Винтовые зажимы с защитой от самоотвинчивания обеспечивают стабильный контакт в условиях постоянной вибрации оборудования.

Универсальность интеграции: Совместимость с любыми стандартными кабелями DB37 и монтажными панелями систем ЧПУ и ПЛК.

FAQ

Поддерживает ли данный модуль экранирование кабеля D-Sub?

Да, металлический корпус разъема D-Sub на модуле XCPD37M имеет электрическую связь с монтажной платой, что позволяет заземлить экран кабеля через дополнительные точки крепления или общую шину при условии правильного заземления самой DIN-рейки.

Требуется ли специальное обслуживание винтовых клемм в процессе эксплуатации?

В условиях повышенной вибрации рекомендуется проводить регламентную проверку момента затяжки винтов один раз в 12 месяцев. Благодаря качественным материалам зажимов, риск ослабления контакта минимален.

Входит ли в комплект поставки ответная часть разъема или кабель?

Нет, XCPD37M является самостоятельным интерфейсным модулем. Кабели с разъемом DB37 Female и аксессуары для маркировки приобретаются отдельно в зависимости от требуемой длины и условий прокладки трассы.

ASI-Automation Systems Interconnect XCPD37M

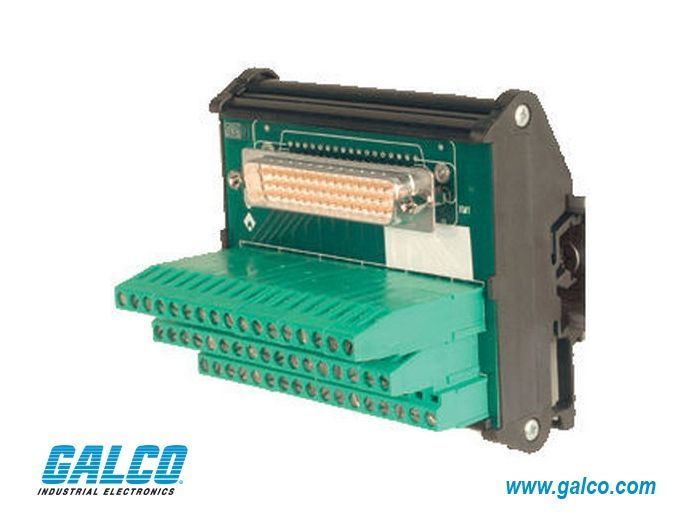

Интерфейсный модуль ASI-Automation Systems Interconnect XCPD37M разработан для упрощения процесса коммутации многожильных кабелей с разъемами D-Sub 37 в шкафах промышленной автоматизации. Устройство представляет собой надежный мост между контроллерным оборудованием и полевой периферией. Как инженерное решение, модель XCPD37M исключает необходимость пайки или использования дорогостоящих обжимных инструментов в полевых условиях. Маркировка XCPD37M расшифровывается как: серия XC, интерфейсный модуль (P), тип разъема D-Sub (D), 37 контактов, штекерное исполнение (Male). В отличие от дешевых аналогов, данный модуль обеспечивает стабильное переходное сопротивление и механическую прочность разъема, что критично для систем передачи данных и сигналов управления I/O.
