BEI Sensors MS3116F12-10S

Артикул: MS3116F12-10S
Изготовитель: BEI SENSORS
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики MS3116F12-10S

Раздел
Кабели прямого подключения
Подраздел
BEI Sensors
Вес
  • Тип интерфейса: MIL-DTL-26482 Series I, 10 контактов.
  • Конфигурация контактов: Socket (гнезда/мама) под пайку.
  • Типоразмер корпуса: Shell Size 12.
  • Степень защиты: Соответствует экологическому классу 'F' (Environmental Resistance).
  • Совместимость с кабелем: Оптимизировано под кабели с внешним диаметром, соответствующим втулке MS3420-6.
  • Рабочая температура: Стандартный диапазон для промышленного/военного применения (-55°C до +125°C).
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда BEI SENSORS на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Байонетное соединение для быстрой фиксации и виброустойчивости
Соответствие военному стандарту MIL-DTL-26482 (Series I)
Герметичное исполнение (класс F) для защиты от влаги и конденсата
Комплектация с демпфирующей втулкой MS3420-6 для защиты кабеля от изломов
Позолоченные контакты для стабильной передачи слаботочных сигналов энкодера
Применение
Подключение инкрементальных и абсолютных энкодеров BEI Sensors к контроллерам ЧПУ.
Системы обратной связи в сервоприводах и шаговых двигателях большой мощности.
Роботизированные ячейки и манипуляторы с высокой динамикой движения.
Установки для литья под давлением и металлообрабатывающие центры (защита от СОЖ).
Системы автоматизации конвейерных линий в тяжелом машиностроении.
Преимущества
Максимальная помехозащищенность: Алюминиевый корпус с электропроводным покрытием обеспечивает эффективное экранирование сигнальных жил.
Система фиксации Quick-Disconnect: Байонетный замок исключает самопроизвольное размыкание при осевых нагрузках и ускорениях приводов.
Долговечность в агрессивных средах: Исполнение 'F' предусматривает наличие уплотнительных колец и герметичного ввода, что предотвращает попадание СОЖ и масел внутрь разъема.
Интегрированная защита кабеля: Входящая в комплект втулка MS3420-6 (strain relief) минимизирует радиус изгиба на выходе из разъема, продлевая срок службы кабельной сборки.
FAQ

Как правильно подобрать ответную часть для этого разъема?

Для создания надежного соединения необходимо использовать приборную розетку (Receptacle) серии MS3112 или MS3110 с типоразмером корпуса 12-10 и ответным типом контактов Pin (штырь/папа).


Требует ли разъем MS3116F12-10S специального обслуживания при эксплуатации?

Разъем является необслуживаемым. Рекомендуется периодически проверять чистоту контактной группы и целостность уплотнительных колец при регламентных работах на оборудовании, особенно при работе в условиях масляного тумана.


Входит ли кабельный зажим в комплект поставки?

Да, данная модификация поставляется в комплекте с защитной втулкой MS3420-6 и задним адаптером для фиксации кабеля, что обеспечивает полную готовность к монтажу без закупки дополнительных аксессуаров.


BEI Sensors MS3116F12-10S

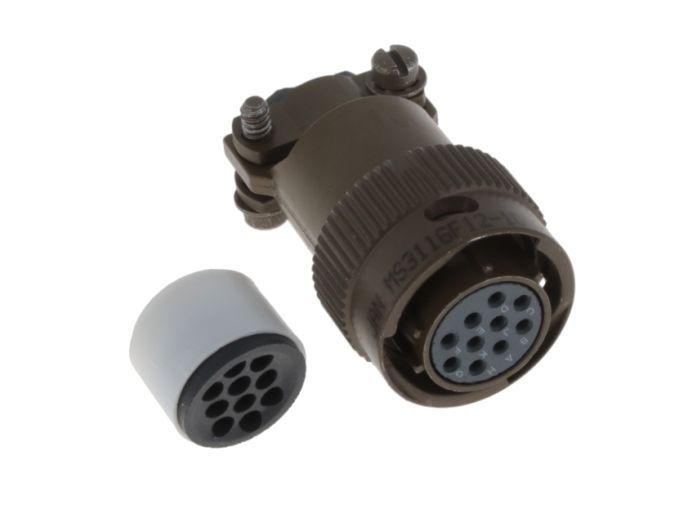

Разъем BEI Sensors MS3116F12-10S представляет собой прецизионный кабельный соединитель (Straight Plug), специально разработанный для подключения энкодеров в системах промышленной автоматизации. Как инженерное решение, данная модель критически важна для обеспечения целостности данных в цепях обратной связи, где любая потеря пакетов или дребезг контактов может привести к ошибкам позиционирования. Маркировка расшифровывается следующим образом: MS3116 — прямая вилка, F — исполнение с защитой от внешних воздействий, 12-10 — типоразмер корпуса и схема на 10 контактов, S (Socket) — тип контактов 'розетка'. В отличие от стандартных промышленных разъемов, серия MS гарантирует надежную работу в условиях высокочастотных вибраций и электромагнитных помех благодаря цельнометаллическому корпусу и байонетному замку.
BEI SENSORS
BEI SENSORS – производитель компонентов для промышленного оборудования. В ассортименте представлены кабели и кодирующие устройства, включая фазовые датчики положения. Продукция используется для точного измерения и контроля положения в различном оборудовании.
