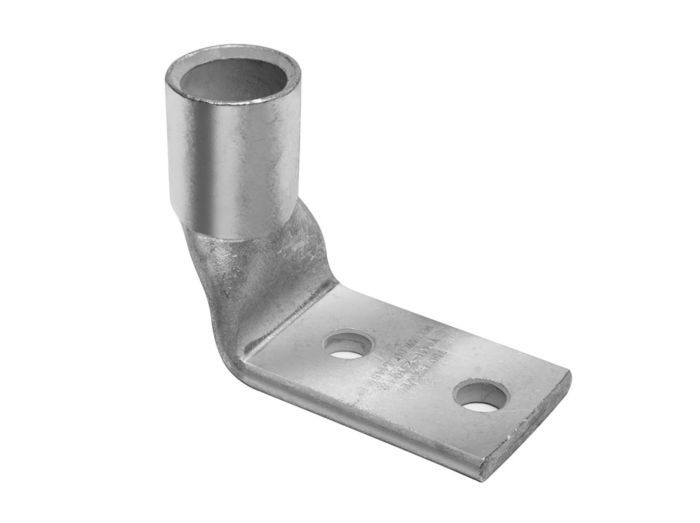

Burndy YA6CL2TC1490

Артикул: YA6CL2TC1490

Изготовитель: Burndy

Новый продукт Запросить стоимость и остатки 101 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики YA6CL2TC1490

Раздел

Компрессионные наконечники

Подраздел

Burndy

Вес

Тип проводника: Только медный многожильный (Copper Stranded).
Сечение кабеля: 6 AWG (приблизительно 13.3 мм²).
Размер отверстий под шпильку: 1/4 дюйма (6.4 мм).
Межцентровое расстояние: 5/8 дюйма (15.9 мм).
Инструмент для монтажа: Рекомендуются гидравлические или механические прессы Burndy с матрицами индекса 7 (Blue).
Температурный режим: Рассчитан на работу при температуре до 90°C.
Напряжение: От 600 В до 35 кВ (при соответствующей изоляции места соединения).

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Burndy на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Двухболтовое крепление (2-hole tongue) предотвращает проворачивание и ослабление контакта при вибрации.

90-градусный изгиб позволяет осуществлять монтаж в условиях ограниченного пространства и малого вылета корпуса.

Изготовлен из бесшовной электротехнической меди с лужением для защиты от коррозии.

Наличие смотрового окна (inspection hole) для визуального контроля глубины захода жилы.

Соответствие стандартам UL Listed и CSA Certified для силовых соединений до 35 кВ.

Применение

Системы бесперебойного электроснабжения (ЦОД) для подключения АКБ к инверторам.

Телекоммуникационное оборудование: заземление стоек и подключение шин питания.

Промышленные шкафы управления (НКУ) с ограниченной глубиной установки компонентов.

Железнодорожный и водный транспорт: в узлах с повышенной вибрационной нагрузкой.

Преимущества

Электролитическая медь высокой чистоты: Обеспечивает максимальную проводимость и минимальное падение напряжения в узле соединения.

Геометрическая стабильность: Двойная фиксация исключает осевое смещение наконечника при динамических нагрузках на кабель.

Цветовая кодировка (Blue / Index 7): Облегчает подбор соответствующей матрицы для пресса, минимизируя риск ошибки монтажника.

Долговечное лужение: Слой олова защищает медь от окисления во влажной среде и при контакте с агрессивными парами.

FAQ

Можно ли использовать данный наконечник для алюминиевого кабеля?

Нет, данный наконечник изготовлен из меди и предназначен исключительно для медных проводников. Для алюминия следует использовать серию Burndy AL-CU (например, AYP/AY) во избежание гальванической коррозии.

Какое преимущество дает угол 90 градусов по сравнению со стандартным прямым наконечником?

90-градусный угол позволяет снизить радиус изгиба кабеля на входе в клеммник. Это критично для неглубоких распределительных щитов, так как предотвращает чрезмерное механическое напряжение на жилу и изоляцию.

Требуется ли обслуживание соединения после обжима?

При использовании оригинального инструмента и соблюдении технологии обжима соединение считается необслуживаемым. Однако в условиях высокой вибрации рекомендуется периодическая проверка момента затяжки болтов, фиксирующих наконечник на шине.

Burndy YA6CL2TC1490

Профессиональный компрессионный наконечник Burndy серии HYLUG™ модели YA6CL2TC1490 спроектирован для надежного оконцевания многожильных медных проводников сечением 6 AWG. Инженерная особенность данной модели заключается в сочетании двух отверстий под шпильку 1/4" с шагом 5/8" и Г-образной формы хвостовика. Это решение идеально подходит для подключения к шинам в силовых шкафах с высокой плотностью компоновки, где прямой подвод кабеля невозможен. Маркировка YA6CL2TC1490 расшифровывается как: серия YA (медный наконечник), калибр 6 AWG, две точки фиксации (2TC), шпилька 1/4", угол 90 градусов. В отличие от литых аналогов, бесшовная трубчатая конструкция Burndy обеспечивает равномерное распределение давления при обжиме, исключая появление микротрещин и зон перегрева.
