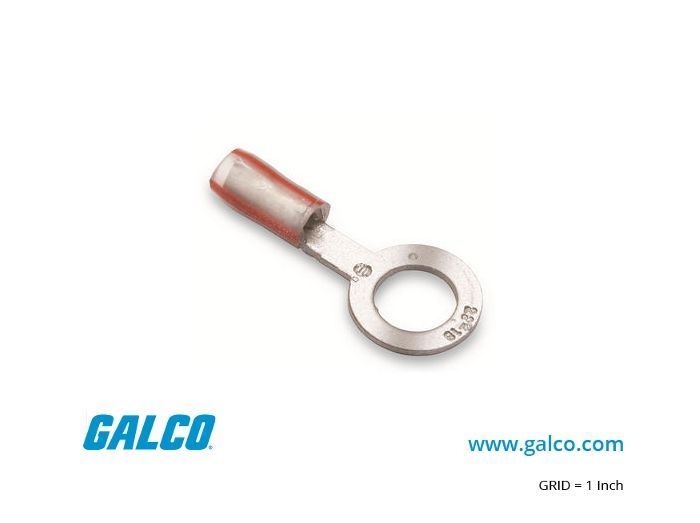

Burndy YAES18K50

Артикул: YAES18K50

Изготовитель: Burndy

Новый продукт Запросить стоимость и остатки 103 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики YAES18K50

Раздел

Беспаечные клеммы

Подраздел

Burndy

Вес

Совместимость с кабелем: Только многожильный медный провод (Stranded AWG).
Типоразмер: 22-18 AWG (под винт/шпильку 6.35 мм).
Материал контакта: Электролитическая медь с защитным оловянным покрытием по стандарту MIL-T-10727.
Конструкция гильзы: Закрытая с пропаянным швом и воронкообразным входом (Funnel Entry).
Стандарты и допуски: Соответствие SAE-AS7928, классификация NRC 1E.
Монтаж: Требуется специализированный обжимной инструмент Burndy для обеспечения проектной плотности соединения.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Burndy на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Радиационная стойкость изоляции до 200 Мэгарад (материал KYNAR)

Соответствие требованиям NRC для критических цепей класса 1E

Изготовлен из чистой электролитической меди с лужением по MIL-T-10727

Диапазон сечений провода: 22-18 AWG (0.5–1.0 мм²)

Кольцевой наконечник под шпильку 1/4" с инспекционным отверстием

Применение

Системы автоматики и управления (КИПиА) на атомных электростанциях (АЭС).

Бортовая электроника аэрокосмической техники, подверженная ионизирующему излучению.

Промышленные установки с агрессивными химическими средами, где требуется изоляция KYNAR.

Высоконадежные системы электроснабжения в зонах с жесткими температурными и вибрационными нагрузками.

Монтаж многожильных медных кабелей в распределительных щитах критической инфраструктуры.

Преимущества

Сертификация для атомной отрасли: Протестирован на соответствие нормам NRC для цепей класса 1E, что гарантирует надежность в критически важных системах безопасности.

Радиационная и химическая стойкость: Изоляция KYNAR не теряет диэлектрических свойств при облучении до 200 Мэгарад и успешно прошла испытания в условиях потери теплоносителя (LOCA).

Максимальная проводимость: Использование чистой электролитической меди (QQ-C 576) минимизирует сопротивление и обеспечивает пластичность при обжиме без образования микротрещин.

Механическая прочность: Пропаянный шов (Brazed Seam) предотвращает раскрытие гильзы при сильном сжатии, а глубокая внутренняя насечка гарантирует высокое усилие на разрыв.

Контроль качества монтажа: Наличие инспекционного отверстия позволяет визуально подтвердить глубину захода жилы, а цветовая кодировка упрощает идентификацию размера в полевых условиях.

FAQ

Можно ли использовать наконечники YAES18K50 с одножильным проводом?

Согласно спецификации производителя и стандарту SAE-AS7928, данные наконечники предназначены исключительно для использования с многожильным медным проводом (stranded copper wire) для обеспечения расчетной площади контакта и вибростойкости.

Как влияет радиационное облучение на изоляцию KYNAR в долгосрочной перспективе?

Изоляция KYNAR рассчитана на поглощенную дозу до 200 Мэгарад. В отличие от стандартного нейлона или винила, она сохраняет эластичность, не трескается и не теряет диэлектрическую прочность, что критически важно для предотвращения коротких замыканий в зонах строгого режима.

В чем преимущество пропаянного шва (Brazed Seam) перед обычным стыковым?

Пропаянный шов позволяет производить обжим с любой стороны гильзы без риска её раскрытия. Это обеспечивает равномерное распределение давления на жилу, увеличивает электропроводность и предотвращает механическое разрушение терминала при экстремальных нагрузках.

Burndy YAES18K50

Burndy YAES18K50 — это специализированный изолированный наконечник серии YAES-K, разработанный для эксплуатации в экстремальных условиях, включая зоны с повышенным радиационным фоном. Инженерное решение базируется на монолитной конструкции (one-piece design), где медная гильза и механизм снятия натяжения изоляции объединены в одно целое, что исключает смещение диэлектрика и обеспечивает стабильные электрические показатели. Маркировка YAES18K50 указывает на принадлежность к серии радиационно-стойких клемм (K), сечение провода 22-18 AWG (18) и размер крепежного отверстия под винт 1/4 дюйма (50). Данный терминал превосходит стандартные аналоги за счет устойчивости к аварийным режимам LOCA (Loss of Coolant Accident) и совместимости с изоляцией типов XLP, HYPALON и EPR, что делает его незаменимым компонентом в системах управления атомными реакторами.
