Burndy YAG1CLTC516FX

Артикул: YAG1CLTC516FX

Изготовитель: Burndy

Новый продукт Запросить стоимость и остатки 117 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики YAG1CLTC516FX

Раздел

Беспаечные клеммы

Подраздел

Burndy

Вес

Тип проводника: Гибкий медный кабель (Flex/DLO) #1 AWG.
Размер крепежного отверстия: 5/16 дюйма (М8).
Материал: Электролитическая медь (High Conductivity Copper).
Покрытие: Олово (Electro-Tin Plated).
Тип гильзы: Стандартная (Standard Barrel) с одним отверстием.
Инструментальная совместимость: Требуется гидравлический или механический пресс с соответствующей матрицей (Die Code: Green).
Сертификация: UL Listed, CSA Certified для силовых цепей до 35 кВ.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Burndy на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Специализированная серия для гибких многожильных проводников (Flex/DLO)

Высокопроводящая электролитическая медь с оловянным напылением

Оптимальный размер отверстия под болт 5/16 для силовых шин

Беспаечная технология опрессовки для виброустойчивого соединения

Внутренняя фаска для быстрого и атравматичного ввода кабеля

Применение

Подключение силовых кабелей в ИБП и аккумуляторных сборках (Data Centers).

Монтаж систем возобновляемой энергетики (солнечные инверторы, ветрогенераторы).

Использование в железнодорожном и тяжелом машиностроении, где применяется кабель типа DLO.

Подключение сварочного оборудования и мобильных генераторных установок.

Создание надежных заземляющих контуров в телекоммуникационных шкафах.

Преимущества

Совместимость с Flex-кабелями: Идеальное прилегание гильзы к тонкопроволочным жилам классов DLO и Welding.

Коррозийная стойкость: Электролитическое лужение защищает соединение в условиях повышенной влажности и агрессивных сред.

Виброустойчивость: Опрессованное соединение превосходит винтовые зажимы в условиях динамических нагрузок.

Цветовая идентификация: Соответствие стандартам Burndy позволяет быстро подобрать правильную матрицу для пресса.

Цельнотянутая конструкция: Отсутствие швов в гильзе исключает разрыв наконечника при максимальном усилии сжатия.

FAQ

Можно ли использовать этот наконечник с обычным моножильным кабелем класса B?

Да, технически это возможно, однако серия FX оптимизирована именно под многопроволочные гибкие жилы. При монтаже на жесткий кабель следует убедиться в правильном подборе матрицы для опрессовки, чтобы обеспечить необходимую степень деформации.

Требуется ли дополнительная изоляция после опрессовки в условиях высокой влажности?

Наконечник имеет защитное лужение, что достаточно для обычных условий. Однако для эксплуатации в экстремально влажной среде или под открытым небом рекомендуется использование термоусадочной трубки с клеевым слоем для герметизации места выхода жил из гильзы.

Какой инструмент Burndy рекомендуется для монтажа YAG1CLTC516FX?

Для качественного монтажа рекомендуется использовать гидравлические инструменты серии PATRIOT (например, Y750 или Y35) с матрицей U1CRT (цвет маркировки - Green). Это гарантирует выполнение требований стандарта UL.

Burndy YAG1CLTC516FX

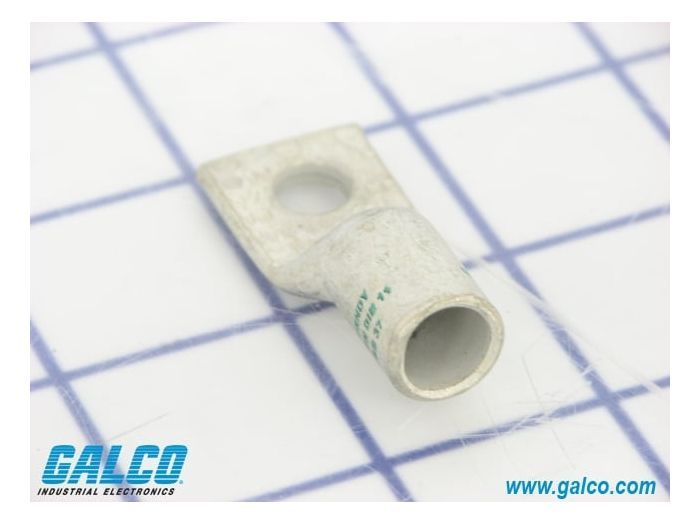

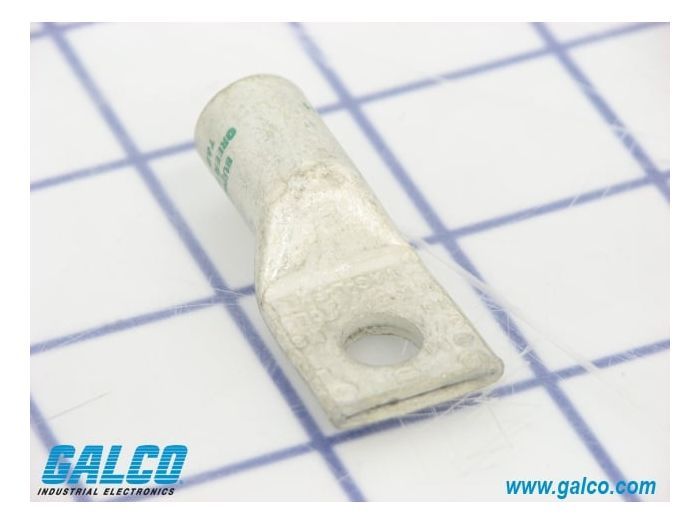

Burndy YAG1CLTC516FX — это высоконадежная компрессионная клемма серии HYLUG™, разработанная специально для работы с гибким кабелем калибра #1 AWG (Flex). Инженерная особенность модели заключается в суффиксе FX, который подтверждает совместимость с кабелями классов G, H, I, K, M и DLO, имеющими повышенное количество тонких жил. Стандартная гильза (Standard Barrel) обеспечивает компактность монтажа при сохранении высоких показателей электропроводности. Маркировка Culug-#1Flex-5/16-Tinplt указывает на использование электролитической меди с защитным оловянным покрытием, что предотвращает гальваническую коррозию и гарантирует стабильно низкое переходное сопротивление в течение всего срока службы. В отличие от универсальных наконечников, данная модель исключает «разлохмачивание» тонких жил при вводе благодаря прецизионной фаске.
