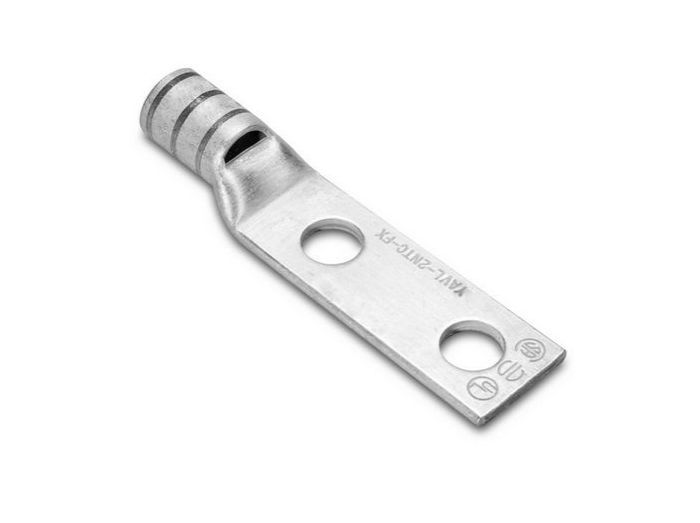

Burndy YAG28L2NT38FXTZ

Артикул: YAG28L2NT38FXTZ
Изготовитель: Burndy
Thumbnail 0
Burndy YAG28L2NT38FXTZ 0
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики YAG28L2NT38FXTZ

Раздел
Компрессионные наконечники
Подраздел
Burndy
Вес
  • Материал: Высокочистая электролитическая медь с оловянным напылением.
  • Сечение проводника: 4/0 AWG Flex (соответствует примерно 103-107 мм² в зависимости от класса гибкости).
  • Конфигурация лопатки: Narrow Tongue (узкая), 2 отверстия под болт 3/8".
  • Тип гильзы: Standard Barrel (стандартная длина) с контрольным отверстием (Inspection Window).
  • Температурный режим: Рассчитан на работу при температуре до 90°C (согласно стандартам UL).
  • Совместимость с инструментом: Требуется гидравлический пресс с матрицами серии U-die (цвет маркировки — фиолетовый/Purple).
  • Сертификация: UL Listed, CSA Certified, RoHS Compliant.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Burndy на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Совместимость с гибким кабелем 4/0 AWG (Flex/DLO) и многожильными проводниками классов G, H, I, K, M
Исполнение Narrow Tongue (узкая лопатка) для монтажа в условиях ограниченного пространства
Двухболтовое крепление (2H) с отверстиями под шпильку 3/8" для предотвращения проворачивания
Стандартная длина гильзы (Standard Barrel) для удобства интеграции в компактные распределительные щиты
Антикоррозийное покрытие Electro-Tin Plated (TZ) для эксплуатации в агрессивных средах
Применение
Подключение гибких силовых кабелей в системах бесперебойного питания (ИБП/UPS) центров обработки данных.
Монтаж в тяговых преобразователях локомотивов и морских судов, где используется кабель типа DLO (Diesel Locomotive Cable).
Сборка щитового оборудования и ГРЩ с высокой плотностью компоновки автоматических выключателей.
Системы возобновляемой энергетики (подключение инверторов и аккумуляторных массивов в солнечных электростанциях).
Промышленные электроустановки с высокими пусковыми токами и вибрационными нагрузками.
Преимущества
Оптимизация под Flex-кабель: Геометрия гильзы исключает заломы и «распушение» тонких медных проволок при монтаже.
Высокая плотность монтажа: Узкая лопатка (Narrow Tongue) позволяет экономить до 20-30% пространства на шине по сравнению со стандартными типами соединителей.
Надежность двухболтового соединения: Наличие двух отверстий под шпильку 3/8 дюйма обеспечивает максимальную площадь контакта и исключает ослабление соединения при вибрационных нагрузках.
Газонепроницаемый обжим: При использовании оригинального инструмента Burndy создается соединение, эквивалентное монолитному металлу, что исключает коррозию внутри узла обжима.
Цветовая индикация: Четкая маркировка позволяет безошибочно подобрать матрицу для пресс-клещей, минимизируя риск ошибки монтажника.
FAQ

Можно ли использовать данный наконечник со стандартным кабелем класса B (жесткая жила)?

Да, серия YAG-FX является универсальной (dual-rated). Она протестирована и сертифицирована для использования как с гибкими многожильными кабелями (Flex), так и со стандартными жесткими проводниками соответствующего сечения 4/0 AWG.


Требуется ли техническое обслуживание соединения после монтажа?

При выполнении обжима рекомендованным гидравлическим инструментом создается необслуживаемое газонепроницаемое соединение. В условиях сильной вибрации рекомендуется лишь периодическая проверка момента затяжки крепежных болтов на шине.


В чем преимущество покрытия TZ по сравнению с обычным оловянированием?

Покрытие TZ обеспечивает повышенную стойкость к коррозии и потускнению, что критично для телекоммуникационного оборудования и объектов с повышенной влажностью. Также оно полностью соответствует экологическим стандартам RoHS, исключая содержание свинца.


Burndy YAG28L2NT38FXTZ
Burndy YAG28L2NT38FXTZ — это высокопроизводительный компрессионный наконечник серии HYLUG™, специально разработанный для работы с силовыми кабелями высокой гибкости. В отличие от стандартных наконечников, данная модель учитывает увеличенный диаметр пучка тонкопроволочных жил (Flex), обеспечивая легкий ввод проводника благодаря внутреннему фасетному снятию фаски. Инженерная особенность модели заключается в суффиксе NT (Narrow Tongue): суженная геометрия контактной площадки позволяет устанавливать клеммы вплотную друг к другу на шинных мостах и в автоматических выключателях, где использование стандартных широких наконечников невозможно. Маркировка TZ указывает на специализированное оловянное покрытие, обеспечивающее надежную защиту от окисления и гарантирующее низкое переходное сопротивление в течение всего срока службы системы.
