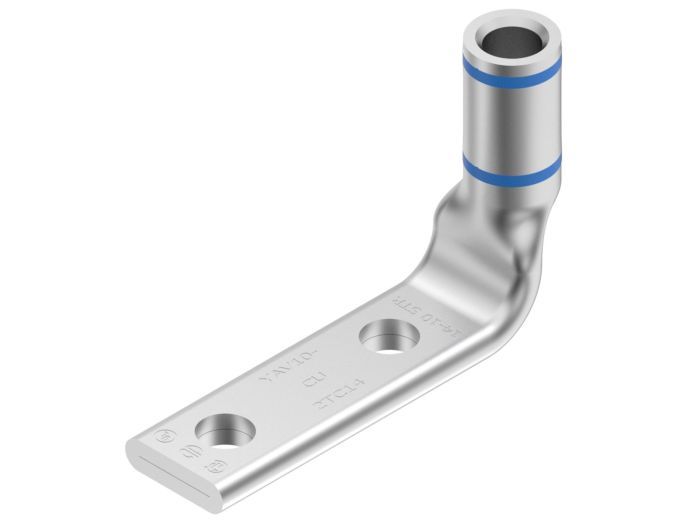

Burndy YAV102TC1090

Артикул: YAV102TC1090
Изготовитель: Burndy
Thumbnail 0
Burndy YAV102TC1090 0
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики YAV102TC1090

Раздел
Беспаечные клеммы
Подраздел
Burndy
Вес
  • Материал: Высокочистая электролитическая медь (ASTM B-152).
  • Тип покрытия: Электролитическое лужение (Tin Plating).
  • Типоразмер провода: 14 AWG - 10 AWG (Stranded Copper).
  • Размер монтажных отверстий: #10 (под винт/шпильку 4.8 мм).
  • Конфигурация фланца: 2 отверстия с фиксированным межцентровым расстоянием.
  • Совместимый инструмент: Гидравлические и механические прессы Burndy (серии MD7, Y35/Y750) с соответствующими матрицами.
  • Материал: Высокочистая электролитическая медь (ASTM B-152).
  • Тип покрытия: Электролитическое лужение (Tin Plating).
  • Типоразмер провода: 14 AWG - 10 AWG (Stranded Copper).
  • Размер монтажных отверстий: #10 (под винт/шпильку 4.8 мм).
  • Конфигурация фланца: 2 отверстия с фиксированным межцентровым расстоянием.
  • Совместимый инструмент: Гидравлические и механические прессы Burndy (серии MD7, Y35/Y750) с соответствующими матрицами.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Burndy на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Двухточечное крепление (2 отверстия) под болт #10 для предотвращения проворачивания
Угол изгиба 90 градусов для монтажа в условиях дефицита пространства
Бесшовная конструкция из электротехнической меди для максимальной проводимости
Совместимость с многожильным проводом калибра 14-10 AWG (Stranded)
Электролитическое лужение для защиты от коррозии в агрессивных средах
Применение
Подключение силовых шин в низковольтных комплектных устройствах (НКУ).
Системы заземления и уравнивания потенциалов в ЦОД и телекоммуникационных стойках.
Монтаж электродвигателей и насосного оборудования с высоким уровнем вибрации.
Сборка распределительных щитов в морском и железнодорожном транспорте.
Применение в цепях управления промышленной автоматики, требующих высокой отказоустойчивости.
Подключение силовых шин в низковольтных комплектных устройствах (НКУ).
Системы заземления и уравнивания потенциалов в ЦОД и телекоммуникационных стойках.
Монтаж электродвигателей и насосного оборудования с высоким уровнем вибрации.
Сборка распределительных щитов в морском и железнодорожном транспорте.
Применение в цепях управления промышленной автоматики, требующих высокой отказоустойчивости.
Преимущества
Double-Bolt Security: Двухболтовое крепление полностью исключает вращение клеммы при затяжке и в процессе эксплуатации, что критично для поддержания стабильного момента затяжки.
Геометрическая оптимизация: Г-образное исполнение (90°) позволяет подключать кабели в ограниченных по глубине шкафах без нарушения минимального радиуса изгиба проводника.
Целостность структуры: Отсутствие швов в месте обжима (Seamless) предотвращает растрескивание гильзы, обеспечивая герметичное («газонепроницаемое») соединение с жилой кабеля.
Электротехническая чистота: Изготовление из чистой меди с последующим лужением гарантирует низкое тепловыделение даже при пиковых токовых нагрузках.
Double-Bolt Security: Двухболтовое крепление полностью исключает вращение клеммы при затяжке и в процессе эксплуатации, что критично для поддержания стабильного момента затяжки.
Геометрическая оптимизация: Г-образное исполнение (90°) позволяет подключать кабели в ограниченных по глубине шкафах без нарушения минимального радиуса изгиба проводника.
Целостность структуры: Отсутствие швов в месте обжима (Seamless) предотвращает растрескивание гильзы, обеспечивая герметичное («газонепроницаемое») соединение с жилой кабеля.
Электротехническая чистота: Изготовление из чистой меди с последующим лужением гарантирует низкое тепловыделение даже при пиковых токовых нагрузках.
FAQ

Обязательно ли использовать инструмент Burndy для опрессовки данного наконечника?

Для обеспечения заявленных характеристик проводимости и прочности на разрыв, а также для сохранения гарантии и сертификации UL, рекомендуется использовать оригинальный инструмент Burndy. Это гарантирует создание газонепроницаемого соединения за счет правильной геометрии сжатия.


Каков расчетный срок службы соединения в условиях высокой влажности?

Благодаря бесшовному исполнению и защитному лужению, срок службы клеммы сопоставим со сроком службы самого кабеля (более 25 лет) при условии отсутствия прямого воздействия химически агрессивных паров, разрушающих медь.


Почему в этой модели используется именно два отверстия, а не одно?

Два отверстия обеспечивают максимальное пятно контакта и механическую блокировку от проворачивания. Это стандарт для ответственных соединений (Heavy Duty), где ослабление контакта из-за вибрации или рывков кабеля может привести к перегреву и возгоранию.


Burndy YAV102TC1090
Клемма Burndy YAV102TC1090 — это промышленное решение для создания сверхнадежных силовых соединений в узлах с высокой вибрационной нагрузкой. Как инженерное решение, данный наконечник серии Hylug™ решает проблему компактного монтажа благодаря прецизионному углу в 90°. Расшифровка маркировки CULUG-14/10STR-2#10-90DG указывает на использование с медным проводом сечением 14-10 AWG, наличие двух отверстий под 10-й размер шпильки и Г-образную форму. В отличие от стандартных штампованных аналогов, бесшовная трубчатая конструкция Burndy исключает разрыв гильзы при опрессовке и гарантирует равномерное распределение тока, минимизируя переходное сопротивление.
