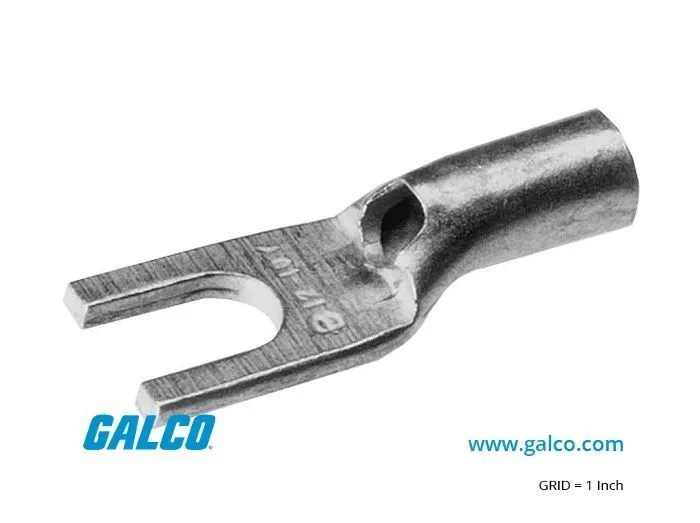

Burndy YAV18T21FBOX

Артикул: YAV18T21FBOX

Изготовитель: Burndy

Новый продукт Запросить стоимость и остатки 102 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики YAV18T21FBOX

Раздел

Беспаечные клеммы

Подраздел

Burndy

Вес

Материал: Высокочистая электролитическая медь с гальваническим лужением.
Типоразмер винта: #8 - #10 (универсальный проем вилки).
Сечение провода: 22-18 AWG (соответствует 0.34 - 1.0 мм²).
Тип монтажа: Компрессионный (опрессовка) с использованием ручного или гидравлического инструмента.
Тип кабеля: Медный многожильный (Code), авиационный (AN), гибкие жилы.
Температурный режим: Ограничен только свойствами проводника и отсутствием изоляции (до +150°C для меди).
Особенности конструкции: Скошенный вход (Beveled Entry) для защиты жил.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Burndy на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Бесшовный корпус (Seamless) из электролитической меди исключает разрыв гильзы при опрессовке

Вилочный наконечник (Fork Tongue) позволяет производить монтаж без полного выкручивания винта

Двойная толщина контактной площадки для повышенной механической прочности и проводимости

Диапазон сечений 22-18 AWG (0.5-1.0 мм²) с поддержкой авиационного кабеля типа AN

Сертификация UL Listed и CSA для применения в ответственных промышленных системах

Применение

Сборка промышленных шкафов управления и распределительных щитов с плотным монтажом.

Ремонт и обслуживание бортовых электрических систем авиационной техники (совместимость с кабелем AN).

Подключение датчиков и исполнительных механизмов в автоматизированных системах (АСУ ТП).

Применение в системах с высоким уровнем вибрации, где требуется жесткая фиксация наконечника под винт.

Использование в коммерческом транспорте и морской электронике благодаря коррозийной стойкости.

Преимущества

Технология бесшовной гильзы: Обеспечивает равномерное распределение давления при обжатии, предотвращая повреждение отдельных жил и гарантируя газонепроницаемость контакта.

Электролитическое лужение: Защищает медь от окисления и химической коррозии, что продлевает срок службы соединения в условиях повышенной влажности или агрессивных сред.

Повышенная жесткость Fork-дизайна: Использование металла двойной толщины на вилочной части предотвращает деформацию клеммы при затягивании винта под высоким крутящим моментом.

Универсальность крепежа: Совместимость со шпильками/винтами типоразмеров #8 и #10 (M4-M5) обеспечивает гибкость при подборе компонентов в рамках одного щитового оборудования.

FAQ

Можно ли использовать этот наконечник с алюминиевым кабелем?

Нет, модель Burndy YAV18T21FBOX предназначена исключительно для медных проводников (Copper Code, AN Aircraft, Extra Flexible). Использование с алюминием приведет к гальванической коррозии и потере контакта.

Требуется ли дополнительная изоляция после монтажа?

Данный наконечник является неизолированным. В зависимости от требований безопасности и близости других токоведущих частей, после опрессовки рекомендуется использовать термоусадочную трубку или изоляционные колпачки.

Какой инструмент рекомендуется для опрессовки серии YAV?

Для обеспечения соответствия стандартам UL/CSA рекомендуется использовать фирменный инструмент Burndy (например, MR8G98 или аналогичные пресс-клещи для неизолированных наконечников), обеспечивающий правильный профиль обжима.

Burndy YAV18T21FBOX

Burndy YAV18T21FBOX серии HYLUG™ — это профессиональный необоснованный компрессионный наконечник тяжелой серии, разработанный для создания высоконадежных соединений в силовых и сигнальных цепях. В отличие от стандартных штампованных клемм, серия YAV изготавливается из цельнотянутой медной трубки с последующим электролитическим лужением. Это обеспечивает исключительную стойкость к коррозии и минимальное переходное сопротивление. Модель оптимизирована для работы с медными проводниками коммерческого класса, авиационными кабелями Type AN и особо гибкими многожильными проводниками. Фаскообразный вход (Beveled Entry) гарантирует быструю и точную заправку жил без загибов, что критически важно для соблюдения регламентов монтажа в электротехнике.
