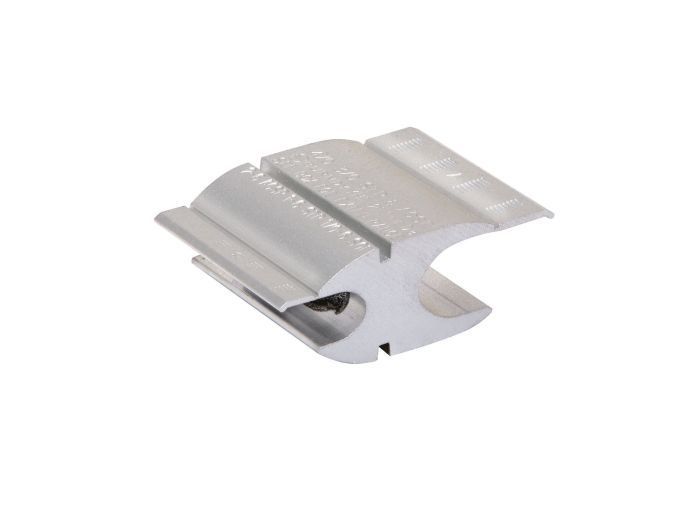

Burndy YHN500

Артикул: YHN500

Изготовитель: Burndy

Новый продукт Запросить стоимость и остатки 120 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики YHN500

Раздел

Беспаечные клеммы

Подраздел

Burndy

Вес

Совместимость проводников: Алюминий (AL), Сталеалюминий (ACSR), Медь (при условии соблюдения правил монтажа)
Диапазон магистрали (Run): 4/0 AWG — 477.0 (18/1) kcmil ACSR
Диапазон ответвления (Tap): #6 AWG — 2/0 AWG AL/CU
Требуемый инструмент: Гидравлические прессы Burndy (серии Y35, Y750, Y46) с соответствующими матрицами (Index N)
Температурный режим: Эксплуатация до 90°C (согласно стандартам для силовых соединителей)

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Burndy на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Универсальный диапазон сечений: магистраль (Run) от 4/0 AWG до 477 kcmil, отпайка (Tap) от 6 AWG до 2/0 AWG

Материал — высокопрочный экструдированный алюминиевый сплав 6061-T6 для обеспечения максимальной проводимости

Форм-фактор H-Tap гарантирует разделение проводников и исключает гальваническую коррозию при соединении разных металлов

Соответствие стандарту ANSI C119.4 (Класс A) — выдерживает предельные токовые нагрузки и тепловые циклы

Заводская маркировка индекса матрицы для безошибочного подбора обжимного инструмента

Применение

Организация ответвлений от магистральных воздушных линий (ACSR/AL) к потребителям

Использование в распределительных устройствах подстанций для формирования шинных сборок

Подключение силового оборудования в промышленных цехах с алюминиевой ошиновкой

Системы заземления и выравнивания потенциалов в масштабных электроустановках

Преимущества

Стабильность соединения при термическом расширении: конструкция H-frame компенсирует температурные колебания проводника под нагрузкой

Долговечность в агрессивных средах: Рекомендуется применение с ингибитором окисления PENETROX™ для предотвращения образования оксидной пленки

Простота инспекции: Четкие оттиски после опрессовки позволяют визуально подтвердить правильность монтажа и использование корректной матрицы

Механическая прочность: Соединение способно выдерживать значительные тяжения, что критично для воздушных линий электропередач (ВЛ)

FAQ

Какие матрицы необходимы для опрессовки Burndy YHN500?

Для монтажа YHN500 обычно используются матрицы с индексом 'N' (например, U-N или L-N в зависимости от используемого гидравлического пресса Burndy). Всегда сверяйте индекс матрицы, указанный непосредственно на корпусе изделия.

Нужно ли обслуживать соединение H-Tap после установки?

Нет, компрессионные соединения Burndy относятся к категории необслуживаемых. В отличие от механических зажимов, они не требуют проверки момента затяжки, так как деформация металла при опрессовке создает герметичный и вибростойкий контакт.

Можно ли использовать YHN500 для соединения медного провода с алюминиевым?

Да, H-образная форма физически разделяет проводники, что минимизирует риск электрохимической коррозии. Однако для надежности обязательно применение антикоррозийной пасты PENETROX и зачистка медного проводника до металлического блеска.

Burndy YHN500

Burndy YHN500 — это специализированный компрессионный H-образный ответвитель, предназначенный для создания неразъемных соединений в распределительных сетях и промышленных системах электроснабжения. В отличие от болтовых зажимов, данная модель после опрессовки создает эффект «холодной сварки», что минимизирует переходное сопротивление и исключает необходимость периодической подтяжки контактов. Инженерное решение YHN500 позволяет работать с широким спектром проводников, включая алюминиевые (AL) и сталеалюминиевые (ACSR) кабели. Маркировка 4/0-477R / 6-2/0T указывает на допустимые диапазоны: магистральный провод может достигать сечения 477 kcmil, в то время как отпайка может быть выполнена проводом меньшего сечения до 2/0 AWG, что делает клемму идеальной для организации вводов в здания или подключения трансформаторных подстанций.
