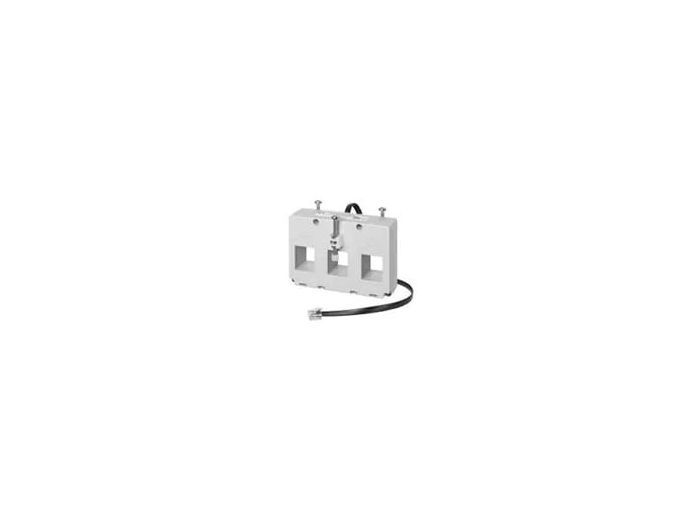

Carlo Gavazzi TCD2X250200CMX

Артикул: TCD2X250200CMX

Изготовитель: CARLO GAVAZZI

Новый продукт Запросить стоимость и остатки 537 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики TCD2X250200CMX

Раздел

Трансформаторы тока

Подраздел

Carlo Gavazzi

Вес

Тип трансформатора: Трехфазный блок тока (Current Transformer Block).
Первичный ток: 250 А.
Интерфейс подключения: Специализированный коннектор для серии EM270.
Конструктивное исполнение: Проходной (сквозной монтаж на кабель/шину).
Рабочий диапазон частот: 45 - 65 Гц.
Температурный режим: от -25°C до +55°C.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда CARLO GAVAZZI на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Трёхфазное исполнение в едином корпусе для экономии места

Полная совместимость с анализаторами энергии Carlo Gavazzi EM270

Номинальный первичный ток: 250 А

Система быстрого подключения исключает ошибки фазировки

Высокая точность измерений для систем энергоменеджмента

Применение

Системы АСКУЭ и АСТУЭ на промышленных предприятиях.

Щиты ГРЩ и ВРУ для мониторинга потребления отдельных фидеров.

Интеграция в модульные центры обработки данных (ЦОД) для контроля PUE.

Комплектация систем управления двигателями (MCC) мощностью до 132 кВт.

Преимущества

Plug-and-Play интеграция: Соединение с измерителем через один системный кабель минимизирует количество проводных соединений.

Безопасность эксплуатации: Конструкция исключает возникновение высокого напряжения на вторичных выводах при отключении нагрузки.

Механическая жесткость: Моноблочное исполнение гарантирует стабильность характеристик и устойчивость к вибрациям в промышленных условиях.

Оптимизация пространства: Компактные габариты позволяют монтировать ТТ в зонах с высокой плотностью компоновки, где установка стандартных ТТ невозможна.

FAQ

Можно ли использовать этот трансформатор с приборами других производителей (не Carlo Gavazzi)?

Данная модель специально разработана для работы с анализаторами серии EM270 через специализированный разъем. Использование с приборами сторонних брендов не рекомендуется, так как выходной сигнал и тип разъема не являются стандартными для обычных ТТ с выходом 1А или 5А.

Нужно ли соблюдать ориентацию трансформатора при монтаже?

Да, для корректного измерения мощности необходимо соблюдать направление потока энергии (от источника к нагрузке), указанное на корпусе (P1 -> P2), и строгое соответствие фаз L1, L2, L3.

Требуется ли периодическая поверка данного узла?

Как часть системы технического учета, трансформатор проходит заводскую калибровку. Срок межповерочного интервала обычно соответствует регламенту на основной прибор (EM270), однако в системах без коммерческого учета обслуживание сводится к проверке надежности креплений и чистоты корпуса.

Carlo Gavazzi TCD2X250200CMX

Carlo Gavazzi TCD2X250200CMX представляет собой специализированный трехфазный трансформатор тока, спроектированный как ключевой компонент экосистемы мониторинга EM270. Основная задача данной модели — упрощение процесса диспетчеризации и технического учета электроэнергии в ограниченном пространстве электрощитов. Использование этого блока вместо трех отдельных ТТ позволяет сократить время монтажа на 70% и полностью исключить риск повреждения оборудования из-за разрыва вторичной обмотки, так как система использует безопасные уровни сигналов и специализированный разъем. Маркировка TCD2X указывает на принадлежность к компактной серии с фиксированным шагом между фазами, что идеально подходит для установки непосредственно на автоматические выключатели или клеммные блоки.

CARLO GAVAZZI

CARLO GAVAZZI – производитель компонентов для промышленной автоматизации. Ассортимент включает реле, таймеры, световые индикаторы и модули ПЛК. Продукция CARLO GAVAZZI используется для управления и контроля в различных отраслях промышленности.
