Catamount, a T & B Brand TV10-14PT-XV

Артикул: TV10-14PT-XV

Изготовитель: Catamount, a T & B Brand

Новый продукт Запросить стоимость и остатки 100 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики TV10-14PT-XV

Раздел

Беспаечные клеммы

Подраздел

Catamount, a T & B Brand

Вес

Совместимый калибр провода: 12-10 AWG (стандартная маркировка Yellow).
Материал контакта: Электротехническая медь с защитным лужением.
Тип изоляции: Винил (PVC) с внутренним металлическим кольцом жесткости.
Температурный режим: До +75°C (167°F) согласно требованиям UL.
Рекомендованный инструмент: Кримперы для изолированных наконечников с матрицей под сечение 4-6 мм².
Ограничения: Не предназначен для использования с одножильным (solid) проводом без предварительного тестирования.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Catamount, a T & B Brand на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Диапазон сечений: 12-10 AWG (4.0–6.0 мм²), желтая цветовая кодировка

Конструкция Pin Terminal: идеальна для подключения к клеммным колодкам с узким вводом

Удлиненная гильза (Long Barrel) с выборочным отжигом для надежного обжима

Дополнительная металлическая втулка для защиты изоляции от разрыва и вибраций

Сертификация UL Listed E9809, гарантирующая соответствие стандартам безопасности

Применение

Подключение многожильных проводников к компактным винтовым и пружинным клеммам ПЛК (PLC).

Монтаж вторичных цепей в шкафах автоматизации и распределительных щитах.

Применение в системах с повышенной вибрацией: конвейерные линии, станочное оборудование и электродвигатели.

Использование в качестве перехода с гибкого медного провода на зажимные терминалы измерительной аппаратуры.

Преимущества

Металлическая антивибрационная втулка (Grip Sleeve): обеспечивает двойной обжим — по жиле и по изоляции, предотвращая излом провода при динамических нагрузках.

Выборочный отжиг меди: минимизирует переходное сопротивление и исключает механические повреждения наконечника при использовании ручного или пневматического инструмента.

Увеличенная длина гильзы: обеспечивает бóльшую площадь контакта с жилой, что критично для стабильной передачи тока в цепях до 600В.

Виниловая изоляция промышленного класса: устойчива к воздействию масел, влаги и стандартных химических реагентов, применяемых в цехах.

FAQ

В чем преимущество штыревого наконечника (Pin Terminal) перед вилочным или кольцевым?

Штыревой наконечник предназначен для терминалов, где пространство ограничено или ввод рассчитан на круглый штифт. Он позволяет надежно зажать многожильный провод в узких клеммах, куда кольцевой наконечник просто не поместится, а голый провод может распушиться и создать короткое замыкание.

Как влияет «селективный отжиг» на срок службы соединения?

Селективный отжиг делает гильзу пластичной в месте обжима. Это гарантирует, что при сдавливании металл «обтекает» жилы провода без образования микротрещин. Отсутствие трещин предотвращает коррозию внутри соединения и сохраняет низкое переходное сопротивление на протяжении десятилетий.

Является ли данный наконечник оригинальной продукцией T&B?

Да, серия Catamount является официальным брендом компании Thomas & Betts (ныне часть ABB). Продукция соответствует стандарту UL E9809, что подтверждает её пригодность для сборки щитового оборудования, идущего на экспорт или эксплуатируемого на ответственных объектах.

Catamount, a T & B Brand TV10-14PT-XV

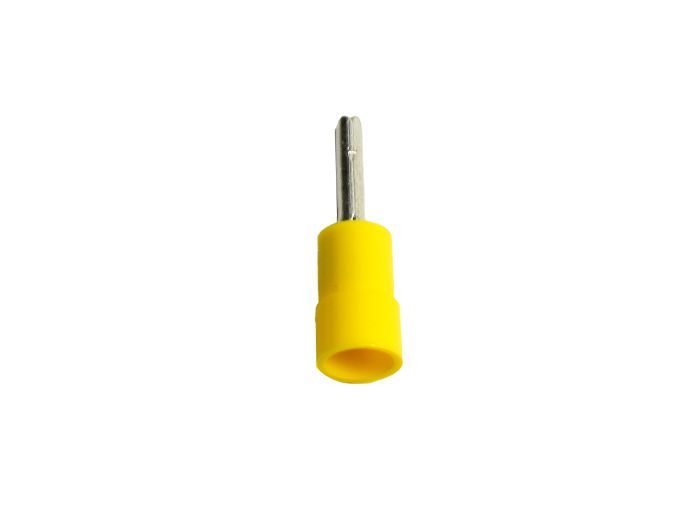

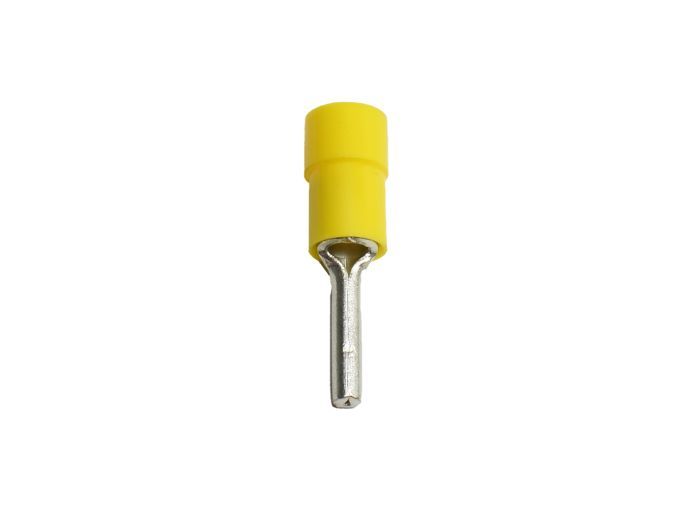

Штыревой изолированный наконечник Catamount TV10-14PT-XV разработан инженерами Thomas & Betts для создания высоконадежных разборных соединений в промышленных системах управления. В отличие от стандартных бюджетных аналогов, данная модель использует технологию выборочного отжига (Selective Annealing): металл в зоне обжима мягче, что исключает растрескивание гильзы при деформации, в то время как контактная часть сохраняет необходимую жесткость. Маркировка TV10-14PT-XV указывает на виниловую изоляцию (V), типоразмер 10-12 AWG и тип «Pin Terminal» (PT). Это профессиональное решение для монтажа в ПЛК и модульное оборудование, где требуется высокая плотность соединений и защита от вырывания провода.
