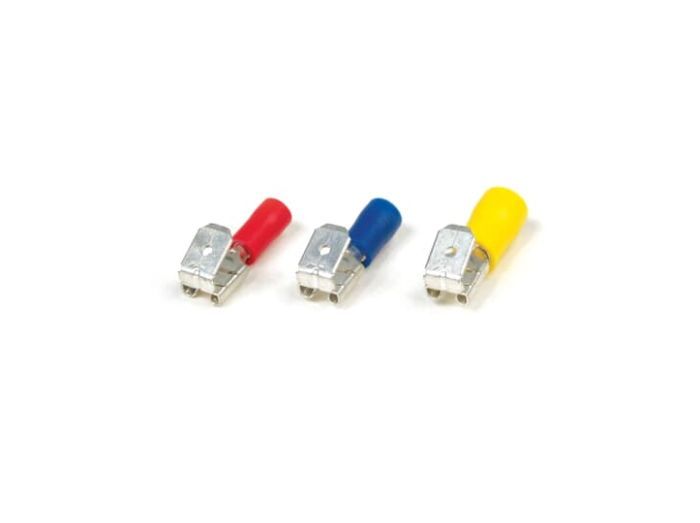

Catamount, a T & B Brand TV14-250PDD-XV

Артикул: TV14-250PDD-XV

Изготовитель: Catamount, a T & B Brand

Новый продукт Запросить стоимость и остатки 100 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики TV14-250PDD-XV

Раздел

Беспаечные клеммы

Подраздел

Catamount, a T & B Brand

Вес

Тип контакта: Плоский разъем (ножевой) типа 'папа-мама' комбинированный.
Совместимость: Стандартные ножевые клеммы шириной 6.35 мм (0.250").
Материал изоляции: Винил (ПВХ), самозатухающий.
Монтаж: Требуется специализированный пресс-инструмент для изолированных наконечников 1.5-2.5 мм².
Температурный режим: До +75°C (стандарт UL для виниловой изоляции).
Материал гильзы: Луженая медь с селективным отжигом для предотвращения хрупкости.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Catamount, a T & B Brand на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Конструкция Piggyback (папа-мама) для создания разветвлений в ограниченном пространстве

Металлическая втулка (Grip Sleeve) для защиты от вибрационных нагрузок и излома жилы

Диапазон сечений 16-14 AWG (1.5–2.5 мм²) для универсального применения

Удлиненная гильза (Long Barrel) с селективным отжигом для надежного обжима

Сертификация UL Listed E9809 гарантирует соответствие стандартам безопасности

Применение

Сборка щитов управления (АСУ ТП): Разводка сигнальных и силовых линий в условиях ограниченного места на DIN-рейке.

Автомобильная электрика и спецтехника: Создание надежных разветвлений в бортовой сети, устойчивых к постоянной вибрации.

Системы вентиляции и кондиционирования (HVAC): Подключение датчиков и исполнительных механизмов к общим шинам питания.

Модульные распределительные системы: Использование в качестве временных или постоянных перемычек при пусконаладочных работах.

Преимущества

Экономия пространства: Позволяет штабелировать соединения на одном выводе без использования громоздких клеммных колодок.

Повышенная вибростойкость: Встроенная металлическая гильза обеспечивает двойной обжим (по жиле и по изоляции), что минимизирует риск обрыва провода в подвижных узлах.

Стабильная проводимость: Медная основа с оловянным напылением и технологией отжига гарантирует плотное прилегание контактов и защиту от коррозии.

Безопасность монтажа: Качественная виниловая изоляция предотвращает случайные короткие замыкания при плотной компоновке проводов.

FAQ

Можно ли использовать данную клемму с моножильным проводом?

Беспаечные клеммы серии TV14 оптимизированы для работы с многожильными медными проводами. Использование с моножилой (цельной жилой) не рекомендуется, так как обжим не обеспечит необходимой площади контакта и вибростойкости, что может привести к нагреву соединения.

В чем преимущество удлиненной гильзы (Long Barrel) в этой модели?

Удлиненная гильза позволяет расположить пятно контакта обжима на большей площади, что повышает механическую прочность на разрыв и снижает электрическое сопротивление. Селективный отжиг делает металл пластичным именно в зоне деформации, исключая его разрыв при сильном сжатии.

Как влияет металлическая втулка под изоляцией на долговечность соединения?

Эта втулка (Insulation Grip) обжимает изоляцию провода, снимая механическую нагрузку непосредственно с места электрического контакта жил. Это критически важно в условиях промышленной вибрации, так как предотвращает усталостное разрушение медных нитей провода у основания клеммы.

Catamount, a T & B Brand TV14-250PDD-XV

Клемма TV14-250PDD-XV от Catamount (бренд Thomas & Betts) представляет собой высоконадежное решение для быстроразъемных соединений в промышленных и коммерческих электросистемах. Ключевая особенность модели — форм-фактор «Piggyback», который позволяет подключать дополнительную клемму к уже существующему соединению, эффективно заменяя распределительные блоки в тесных шкафах автоматики. Маркировка расшифровывается следующим образом: TV — серия с виниловой изоляцией, 14 — типоразмер для проводов 16-14 AWG, 250 — ширина ножевого контакта 0.250 дюйма (6.35 мм). В отличие от дешевых аналогов, данная модель оснащена дополнительной металлической втулкой под изоляцией, которая фиксирует оболочку провода, предотвращая его перетирание при вибрации. Использование метода селективного отжига при производстве гильзы исключает появление микротрещин в металле при деформации кримпером, что критически важно для сохранения низкого переходного сопротивления в течение всего срока эксплуатации.
