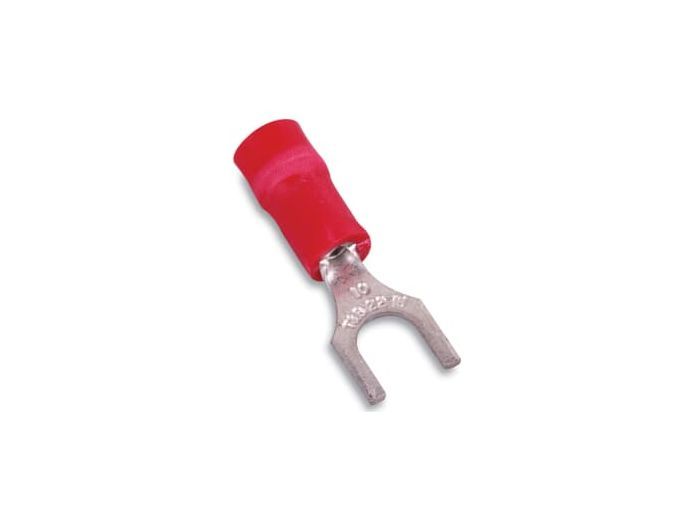

Catamount, a T & B Brand TV18-10F-XV

Артикул: TV18-10F-XV

Изготовитель: Catamount, a T & B Brand

Новый продукт Запросить стоимость и остатки 100 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики TV18-10F-XV

Раздел

Беспаечные клеммы

Подраздел

Catamount, a T & B Brand

Вес

Совместимое сечение провода: 22-16 AWG (0.5 - 1.5 мм²).
Размер шпильки/винта: #10 (метрический аналог M5).
Материал изоляции: Винил (поливинилхлорид), самозатухающий.
Тип контакта: Вилочный (Spade/Fork), обеспечивающий легкую установку на винтовые зажимы.
Температурный диапазон: Эксплуатация при температуре до 75°C (стандарт UL).
Номинальное напряжение: До 600В для силовых цепей и до 1000В для знаков и осветительных приборов.
Инструмент для монтажа: Требуется пресс-клещи (кримпер) для изолированных наконечников.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Catamount, a T & B Brand на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Виниловая изоляция для надежной защиты от короткого замыкания

Усиленная металлическая гильза (Grip Sleeve) для защиты от вибрационных нагрузок

Удлиненная гильза (Long Barrel) с селективным отжигом для качественного обжима

Сертификация UL Listed (E9809) для применения в промышленных электросистемах

Вилочный тип наконечника (Fork) для быстрого монтажа без полного выкручивания винта

Применение

Промышленная автоматизация: Подключение периферийных устройств к клеммным колодкам в шкафах АСУ ТП.

Силовые распределительные щиты: Коммутация цепей управления и сигнализации.

Транспортное машиностроение: Использование в бортовых сетях, где важна виброустойчивость соединений.

Ремонт и модернизация оборудования: Быстрая замена компонентов без демонтажа винтовых соединений целиком.

Преимущества

Металлическая втулка Strain Relief: Интегрированная гильза захватывает изоляцию провода, предотвращая перелом жилы при изгибах и вибрации.

Технология Long Barrel: Увеличенная длина гильзы обеспечивает большую площадь контакта и позволяет добиться эффекта «холодной сварки» при использовании профессионального кримпера.

Селективный отжиг: Термическая обработка меди гарантирует, что наконечник не станет хрупким после обжима, сохраняя постоянное прижимное усилие на протяжении всего срока службы.

Виниловая юбка с раструбом: Облегчает ввод многожильного провода, исключая загибание отдельных проволок (strands) мимо гильзы.

FAQ

Нужно ли полностью выкручивать винт на клеммнике для установки TV18-10F-XV?

Нет, вилочная форма наконечника (Fork Terminal) позволяет устанавливать его под головку винта, лишь частично ослабив зажим, что существенно ускоряет монтаж в стесненных условиях.

В чем преимущество металлической гильзы под винилом по сравнению с обычными клеммами?

Обычные клеммы обжимают только жилу. Металлическая гильза в модели TV18-10F-XV обжимает также изоляцию провода (Strain Relief), что защищает соединение от разрыва при вибрации или случайном натяжении кабеля.

Соответствует ли данный наконечник требованиям пожарной безопасности?

Да, клемма имеет сертификат UL Listed (E9809) и изготовлена из самозатухающего винила, что позволяет использовать её в промышленном электрооборудовании с высокими требованиями к пожаробезопасности.

Catamount, a T & B Brand TV18-10F-XV

Клемма TV18-10F-XV серии Catamount представляет собой высоконадежное решение для беспаечного соединения медных проводников. Как инженерное решение, данный наконечник выделяется использованием технологии селективного отжига (Selective Annealing), которая делает металл гильзы пластичным в зоне обжима, предотвращая его растрескивание, и сохраняет жесткость в зоне контакта. Маркировка TV указывает на использование виниловой изоляции, а суффикс 10F определяет совместимость с винтами размера #10 (M5) и вилочную форму контакта. Наличие дополнительной металлической втулки под изоляцией обеспечивает эффект «двойного обжима» (по жиле и по изоляции), что критически важно для систем, подверженных вибрации, так как это снимает механическое напряжение с точки электрического контакта. Это профессиональный стандарт для сборки шкафов управления и распределительных щитов, где требуется сочетание скорости монтажа и долговечности.
