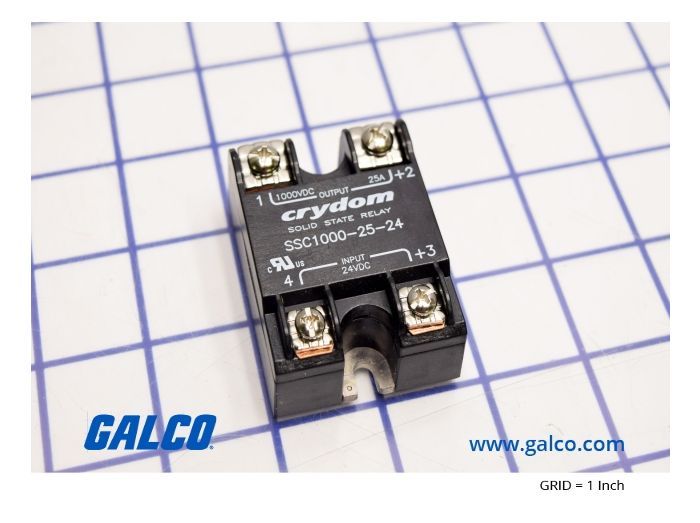

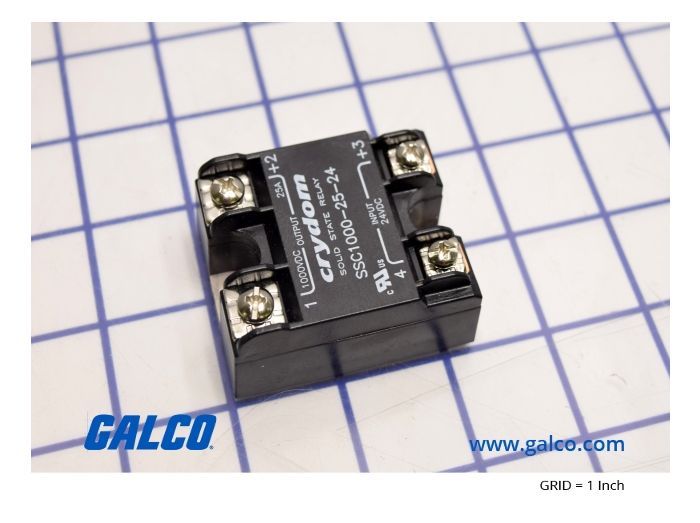

Crydom SSC1000-25-24

Артикул: SSC1000-25-24

Изготовитель: Crydom

Новый продукт Запросить стоимость и остатки 769 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики SSC1000-25-24

Раздел

Реле

Подраздел

Crydom

Вес

Напряжение нагрузки: Диапазон от 1 до 1000 VDC.
Управление (Input): 20-28 VDC, ток управления около 15 мА.
Тепловой режим: Обязательно использование радиатора (Heat Sink) при токах нагрузки выше 2-5 А для предотвращения перегрева перехода.
Тип нагрузки: Резистивная или индуктивная (при использовании защитного диода).
Монтаж: Панельный, с соблюдением момента затяжки винтов для предотвращения деформации корпуса.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Crydom на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Коммутация высоковольтных нагрузок до 1000 VDC

Выходной каскад на базе IGBT-технологии для тяжелых режимов работы

Номинальный ток до 25 А при эффективном теплоотводе

Улучшенные клеммы SEMS с защитой от проворачивания и надежной фиксацией

Полное соответствие стандарту электробезопасности EN60950-1 (CE)

Применение

Системы управления солнечными батареями (фотоэлектрические массивы).

Станции быстрой зарядки электромобилей (DC Fast Charging).

Промышленные системы накопления энергии и ИБП большой мощности.

Управление приводами постоянного тока в станкостроении.

Железнодорожный транспорт и инфраструктура (вспомогательные цепи).

Преимущества

IGBT-технология: Обеспечивает мгновенное переключение без дребезга контактов и электрических помех, характерных для механических пускателей.

Высокая диэлектрическая прочность: Гальваническая развязка входа и выхода гарантирует безопасность цепей управления в высоковольтных системах.

Долговечность в DC-цепях: Отсутствие подвижных частей исключает механический износ, обеспечивая ресурс в десятки миллионов циклов срабатывания.

Оптимизированный монтаж: Клеммная группа с комбинированной шайбой SEMS позволяет использовать наконечники различных типов без риска ослабления контакта.

FAQ

Требуется ли внешняя защита от перенапряжения при работе с индуктивной нагрузкой?

Да, при коммутации индуктивных нагрузок (двигатели, соленоиды) на 1000 В рекомендуется устанавливать обратноходовой диод или супрессор параллельно нагрузке для защиты IGBT-выхода от обратных выбросов ЭДС.

Каков расчетный срок службы контактора при работе на номинальном токе 25 А?

При условии обеспечения температуры основания реле не выше 80°C, расчетное время наработки на отказ (MTBF) превышает 1 000 000 часов, так как твердотельная технология не имеет ограничения по количеству циклов переключения.

Входит ли радиатор в комплект поставки и как его подобрать?

Радиатор поставляется отдельно. Подбор осуществляется исходя из падения напряжения на IGBT (около 1.5-2.0 В) и тока нагрузки. Для 25 А рекомендуется радиатор с термическим сопротивлением не более 0.5-1.0 °C/W.

Crydom SSC1000-25-24

Crydom SSC1000-25-24 — это специализированный твердотельный контактор постоянного тока (SSC), разработанный для замены громоздких электромеханических реле в высоковольтных цепях. Использование IGBT-транзистора в качестве коммутирующего элемента позволяет избежать возникновения дуги и подгорания контактов, что критично при работе с напряжением 1000 В. Маркировка расшифровывается следующим образом: серия SSC (Solid State Contactor), рабочее напряжение до 1000 VDC, номинальный ток 25 А, напряжение управления 20-28 VDC (суффикс -24). Данная модель превосходит аналоги за счет переработанного корпуса с антиротационными барьерами, которые гарантируют стабильность соединений в условиях сильных вибраций.
