Cutler Hammer, Div of Eaton EATON-66C1571G41

Артикул: EATON-66C1571G41

Изготовитель: Cutler Hammer, Div of Eaton

Cutler Hammer, Div of Eaton EATON-66C1571G41 0

Новый продукт Запросить стоимость и остатки 1 192 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики EATON-66C1571G41

Раздел

Принадлежности для автоматических выключателей

Подраздел

Cutler Hammer, Div of Eaton

Вес

Напряжение управления: Строго 24V DC (допуск 70-110% от номинала).
Монтажный отсек: Устанавливается в левый или правый вспомогательный слот выключателя (зависит от модели фрейма).
Тип подключения: Выводные гибкие проводники (Pigtail leads) для удобства коммутации в кабельных каналах.
Ограничения по эксплуатации: Не предназначен для длительной подачи напряжения; управление должно осуществляться импульсно или через вспомогательный контакт.
Совместимые серии: Eaton Series C (преимущественно F-Frame), модели типов BAB, QBHW, HFD и аналогичные.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Cutler Hammer, Div of Eaton на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

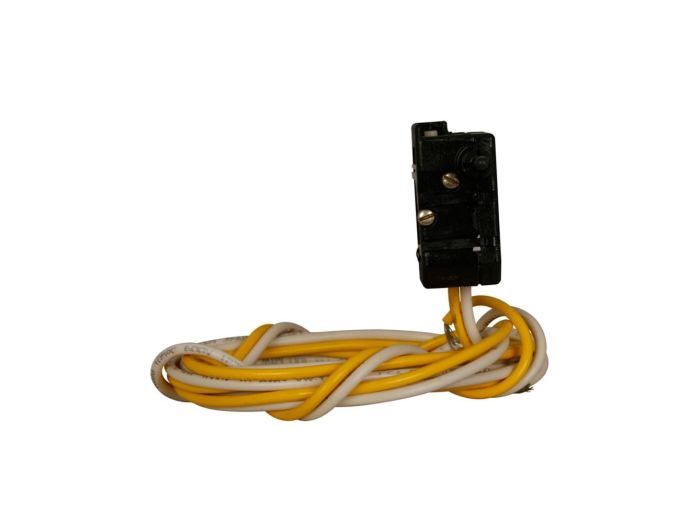

Тип устройства: Дистанционный независимый расцепитель (Shunt Trip)

Номинальное напряжение управления: 24VDC

Совместимость: Серия автоматических выключателей Eaton/Cutler-Hammer (Series C, F-Frame)

Тип установки: Внутренний монтаж (Field Installable)

Назначение: Дистанционное отключение автоматического выключателя при подаче импульса

Применение

Системы пожарной сигнализации: Автоматическое обесточивание зон при обнаружении задымления.

Кнопки аварийного останова (EPO): Дистанционное выключение электроустановок персоналом из безопасной зоны.

Промышленные контроллеры (ПЛК): Реализация логических схем защиты и управления нагрузкой через выходы 24VDC.

Морское и нефтегазовое оборудование: Эксплуатация в щитах распределения электроэнергии (MCC).

Преимущества

Высокая скорость срабатывания: Время отклика составляет менее 20-30 мс, что критично для систем аварийной защиты.

Энергоэффективная катушка: Оптимизированное потребление тока в момент срабатывания снижает нагрузку на блоки питания 24В.

Надежность промышленного класса: Катушка рассчитана на работу в широком температурном диапазоне без потери магнитных свойств.

Гарантированная совместимость: Использование оригинального узла 66C1571G41 сохраняет гарантию на основной автоматический выключатель и обеспечивает штатную работу всех блокировок.

FAQ

Можно ли подавать напряжение на расцепитель постоянно для фиксации состояния?

Нет, катушка SNT060CPK рассчитана на кратковременную подачу сигнала. Для предотвращения перегорания катушки при длительном сигнале рекомендуется использовать последовательное подключение через вспомогательный контакт (Auxiliary Switch) выключателя, который разорвет цепь после срабатывания.

Как проверить работоспособность расцепителя после монтажа?

После установки необходимо взвести автоматический выключатель и подать 24VDC на выводы расцепителя. Выключатель должен мгновенно перейти в положение 'TRIP'. После теста рычаг выключателя нужно перевести в положение 'OFF/RESET', а затем снова в 'ON'.

Поставляется ли данный аксессуар с крепежом?

Да, комплект SNT060CPK является готовым полевым набором (Field Kit) и включает в себя все необходимые элементы для фиксации внутри корпуса совместимого автоматического выключателя.

Cutler Hammer, Div of Eaton EATON-66C1571G41

Независимый расцепитель Eaton SNT060CPK (артикул 66C1571G41) — это критически важный аксессуар для систем промышленной автоматизации и безопасности. С точки зрения инженерного проектирования, данная модель обеспечивает мгновенное размыкание силовых контактов выключателя при поступлении сигнала 24В постоянного тока от внешних устройств управления. Маркировка SNT (Shunt Trip) подтверждает функционал электромагнитного воздействия на механизм свободного расцепления. Выбор оригинального компонента Eaton гарантирует идеальную механическую посадку в корпус выключателя и точное соблюдение временных характеристик срабатывания, что исключает риск заклинивания или термического повреждения катушки при штатных скачках напряжения.
