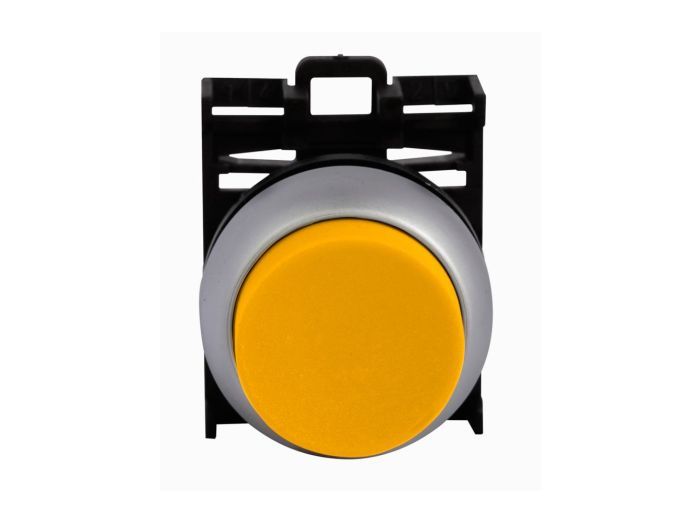

Cutler Hammer, Div of Eaton M22-DH-Y

Артикул: M22-DH-Y

Изготовитель: Cutler Hammer, Div of Eaton

Новый продукт Запросить стоимость и остатки 107 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики M22-DH-Y

Раздел

Кнопки

Подраздел

Cutler Hammer, Div of Eaton

Вес

Серия: M22 (Eaton / Cutler-Hammer)
Тип оператора: Кнопка без фиксации (Momentary), выступающая головка (Extended)
Установочный диаметр: Стандартный 22.5 мм
Цвет: Желтый (Yellow) с серебристым фронтальным кольцом (Silver Bezel)
Класс защиты: IP67, IP69K (ISO 20653), NEMA 4X, 13
Механический ресурс: 5 000 000 операций
Совместимость с протоколами: AS-Interface (через модули M22-ASI)
Температурный диапазон: Эксплуатация в широком диапазоне промышленных температур

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Cutler Hammer, Div of Eaton на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Исключительный ресурс: до 5 миллионов механических циклов для работы в высоконагруженных системах

Максимальная защита: соответствие стандартам IP67, IP69K и NEMA 4X/13 для работы в тяжелых условиях

Модульная концепция M22: сокращение времени монтажа и оптимизация складских запасов

Готовность к Industry 4.0: возможность интеграции в протокол AS-Interface через адаптеры

Эргономичный дизайн: выступающая головка (Extended) желтого цвета для быстрого визуального поиска и удобства нажатия в перчатках

Применение

Пульты операторов в пищевой промышленности (благодаря возможности санитарной обработки IP69K).

Системы управления конвейерными линиями и автоматизированными складами.

Станочное оборудование: фрезерные, токарные и деревообрабатывающие центры.

Шкафы управления технологическими процессами (ШУТП) в энергетике и нефтегазовом секторе.

Приборные панели спецтехники и мобильных машин, требующих защиты NEMA 4X.

Преимущества

Устойчивость к агрессивным средам: Класс защиты IP69K позволяет использовать кнопку в пищевой и химической промышленности, где применяется высокотемпературная мойка под давлением.

Экономия на логистике: Благодаря модульности компонентов серии M22, вам не нужно хранить сотни готовых сборок — достаточно иметь базовый набор операторов и контактных блоков.

Высокая информативность: Желтый цвет и выступающий профиль идеально подходят для функций предупреждения или специфических команд, требующих быстрого нахождения оператором.

Долговечность контактов: Механическая износостойкость в 5 млн операций гарантирует годы работы без необходимости технического обслуживания, снижая совокупную стоимость владения (TCO).

Прецизионная маркировка: Поддержка лазерной гравировки позволяет наносить на кнопку износостойкие символы под требования конкретного технологического процесса.

FAQ

Требуются ли специальные инструменты для монтажа кнопки M22-DH-Y?

Нет, модульная конструкция серии M22 позволяет осуществлять быстрый монтаж. Кнопка устанавливается в стандартное отверстие 22.5 мм и фиксируется задним зажимным кольцом, после чего на защелках крепятся контактные блоки.

Можно ли превратить эту кнопку из пружинного возврата в кнопку с фиксацией?

Данная конкретная модель (M22-DH-Y) поставляется как momentary (без фиксации). Хотя некоторые модели серии M22 поддерживают конвертацию на месте с помощью специального фиксатора, для обеспечения гарантированной надежности рекомендуется изначально выбирать модель с нужным типом действия.

Идут ли в комплекте контактные блоки и крепежный адаптер?

Модель M22-DH-Y поставляется как оператор (головка кнопки). Для полной сборки необходимо доукомплектовать её крепежным адаптером (M22-A) и необходимым количеством контактных блоков (серии M22-K10 или M22-K01), что позволяет гибко настроить логику работы (НО/НЗ контакты).

Cutler Hammer, Div of Eaton M22-DH-Y

Модель Eaton M22-DH-Y представляет собой промышленную несамоустанавливающуюся (Momentary) кнопку без подсветки из флагманской серии M22. Как инженер, отмечу, что аббревиатура DH-Y расшифровывается как 'D' (Pushbutton), 'H' (Extended — выступающая головка), 'Y' (Yellow — желтый цвет). Данное устройство разработано специально для систем, где требуется высокая тактильная отдача и визуальный акцент на органе управления. В отличие от стандартных плоских кнопок, выступающий профиль этой модели минимизирует риск промаха при оперативной работе.

Кнопка оснащена классическим серебристым безелем (Silver Bezel), который обеспечивает не только эстетичный вид, но и дополнительную жесткость конструкции. Модульная архитектура M22 позволяет комбинировать оператор с различными контактными блоками, что делает устройство универсальным инструментом для сборщиков щитового оборудования. Выбор этой модели оправдан в проектах, где надежность коммутации критична, а условия эксплуатации включают мойку под высоким давлением или воздействие масел.

Cutler Hammer, Div of Eaton

Cutler-Hammer (Eaton) обычно рассматривают в контексте низковольтного распределения питания, motor control, panelboards, automatic transfer switches и других компонентов для промышленных и коммерческих электроустановок. При подборе таких изделий важны номинальный ток, напряжение, отключающая способность, исполнение, условия монтажа и соответствие конкретной схеме питания или управления. Для инженерных задач особенно важно учитывать, что бренд Cutler-Hammer связан с исторической и действующей продуктовой экосистемой Eaton, поэтому при замене, модернизации и сервисе нужно сверять не только маркировку, но и datasheet, серию и совместимость с существующим оборудованием. Такой подход снижает риск ошибок при подборе и помогает корректно интегрировать компоненты в действующую электротехническую систему.
