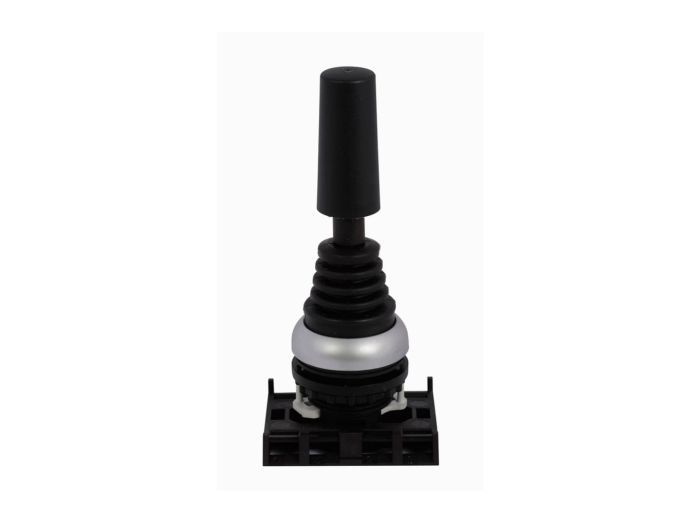

Cutler Hammer, Div of Eaton M22-WRJ4

Артикул: M22-WRJ4
Изготовитель: Cutler Hammer, Div of Eaton
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики M22-WRJ4

Раздел
Переключатели
Подраздел
Cutler Hammer, Div of Eaton
Вес
  • Количество положений: 4 (Вверх, Вниз, Влево, Вправо).
  • Тип фиксации: Maintained (с фиксацией в каждом положении).
  • Монтажное отверстие: 22.5 мм.
  • Класс защиты: IP66 (NEMA 4X, 13).
  • Диапазон рабочих температур: от -25°C до +70°C.
  • Совместимость: Контактные блоки серии M22-K (NO/NC).
  • Материал переднего кольца: Пластик с серебристым покрытием.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Cutler Hammer, Div of Eaton на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Четырехпозиционный механизм с фиксацией (Maintained) для стабильного управления режимами.
Промышленное исполнение с серебристым безелем (Silver Bezel) серии M22.
Стандартный монтажный диаметр 22.5 мм для быстрой интеграции в типовые пульты.
Модульная архитектура, позволяющая конфигурировать логику через контактные блоки Eaton M22-K.
Высокая механическая износостойкость для работы в тяжелых условиях эксплуатации.
Применение
Управление сложными конвейерными системами: выбор направления потока или скорости транспортировки.
Станочное оборудование: позиционирование рабочих органов по осям X-Y в ручном режиме.
Энергетические установки: переключение режимов работы генераторов или распределительных щитов.
Подъемно-транспортное оборудование: вспомогательное управление вспомогательными узлами крановой техники.
Системы автоматизации зданий: управление положением поворотных камер или вентиляционных заслонок.
Преимущества
Надежность промышленного класса: Соответствие стандартам защиты IP66 обеспечивает работоспособность при прямом воздействии влаги и мелкодисперсной пыли.
Эргономика и четкость фиксации: Выверенное усилие переключения исключает случайный переход между позициями при вибрационных нагрузках.
Устойчивость к агрессивным средам: Использование высококачественных полимеров и защитного покрытия безеля предотвращает деградацию материала под воздействием масел и химикатов.
Эффективность монтажа: Система SmartWire-DT совместимости (при использовании соответствующих адаптеров) сокращает время на разводку шкафа управления до 85%.
FAQ

Можно ли установить на этот джойстик более четырех контактных блоков?

Да, конструкция адаптера M22-A и головки M22-WRJ4 позволяет устанавливать соответствующие контактные блоки для замыкания цепей в каждом из четырех направлений. Точная конфигурация зависит от выбранной схемы коммутации.


Каков ресурс механизма при работе в условиях постоянной вибрации?

Джойстики серии M22 рассчитаны на более чем 100 000 циклов переключения. Механизм фиксации разработан таким образом, чтобы выдерживать типичные вибрации промышленных станков без деградации четкости фиксации рычага.


Поставляется ли устройство в сборе или нужно докупать аксессуары?

M22-WRJ4 — это только головка (оператор) джойстика. Для полноценной работы вам необходимо отдельно приобрести крепежный адаптер M22-A и требуемое количество контактных блоков (например, M22-K10), что позволяет гибко настроить устройство под ваш бюджет и техническое задание.


Cutler Hammer, Div of Eaton M22-WRJ4
Джойстик Eaton Cutler-Hammer M22-WRJ4 — это профессиональное решение для дискретного управления электрооборудованием по четырем осям. В отличие от версий с самовозвратом, модель WRJ4 фиксирует выбранное положение рычага, что делает её идеальной для задач, где требуется длительная подача сигнала без постоянного удержания рукоятки оператором. Маркировка «WRJ4» расшифровывается как четырехпозиционный переключатель джойстикового типа, а суффикс «SIL-BZL» подтверждает наличие эстетичного и коррозионностойкого титанового/серебристого кольца.

Инженеры выбирают данную модель за исключительную тактильную отдачу и модульность. Благодаря разделению головки управления и контактной группы, обслуживание и модернизация системы производятся без полного демонтажа устройства. В сравнении с бюджетными аналогами, M22-WRJ4 обеспечивает четкое позиционирование без люфтов, что критически важно для предотвращения ложных срабатываний в сложных технологических процессах.
