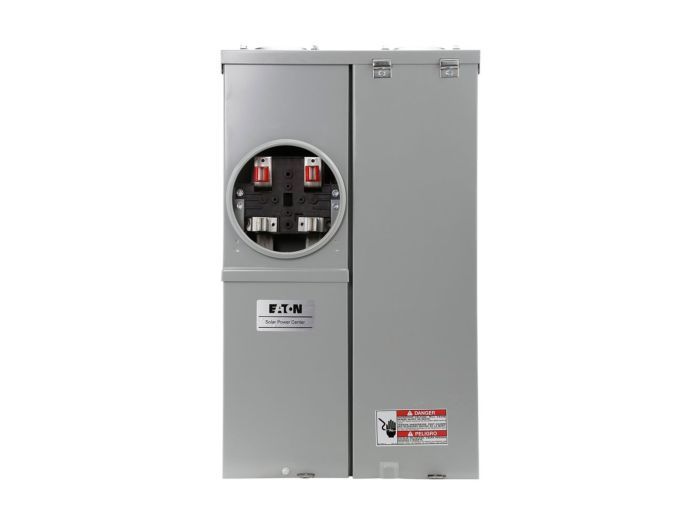

Cutler Hammer, Div of Eaton MBE1224PV100BTS

Артикул: MBE1224PV100BTS

Изготовитель: Cutler Hammer, Div of Eaton

Cutler Hammer, Div of Eaton MBE1224PV100BTS 0

Новый продукт Запросить стоимость и остатки 8 590 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики MBE1224PV100BTS

Раздел

Автоматические выключатели

Подраздел

Cutler Hammer, Div of Eaton

Вес

Номинальное напряжение: 120/240В переменного тока (AC).
Тип монтажа: Поверхностный (Surface Mount) / Комбинированный (BTS - Bottom/Top Feed).
Тип используемых автоматических выключателей: Совместимость с серией Eaton BR.
Класс защиты корпуса: Обычно NEMA 3R для наружной установки.
Ограничения по току: Главный выключатель 100А, ток шины до 125А (правило 120% соблюдено).
Материал шин: Высокопроводящая медь или алюминий с покрытием (зависит от конкретной ревизии серии MB).

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Cutler Hammer, Div of Eaton на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Специализированное исполнение Solar Rated для фотоэлектрических систем

Номинальный ток главного выключателя (MCB): 100A

Увеличенная нагрузочная способность шины: 125A

Конфигурация 12/24: 12 слотов с возможностью расширения до 24 цепей

Интегрированный узел учета (Meter Breaker Enclosure) для оптимизации монтажа

Применение

Жилые дома с сетевыми солнечными электростанциями (Grid-Tie).

Системы резервного электроснабжения с интеграцией возобновляемых источников.

Модернизация существующих вводов электроэнергии для соответствия нормам подключения микрогенерации.

Объекты малого бизнеса, внедряющие энергосберегающие PV-технологии.

Преимущества

Game-Changer для PV-систем: возможность законного и безопасного подключения инверторов согласно современным стандартам электробезопасности.

Повышенный ресурс шинной сборки: шина на 125А обеспечивает термическую стабильность даже при пиковых нагрузках со стороны солнечных панелей.

Экономия пространства: объединение счетчика и главного автомата в одном корпусе сокращает время монтажа и количество необходимых соединений.

Устойчивость к циклическим нагрузкам: специализированные механизмы Eaton/Cutler-Hammer рассчитаны на частые переключения и специфические профили тока в солнечной энергетике.

FAQ

Можно ли использовать этот щит без подключения солнечных панелей?

Да, MBE1224PV100BTS может функционировать как стандартный комбинированный сервисный щит на 100А. Его 'Solar Rated' статус является дополнительным преимуществом, которое упрощает будущую модернизацию системы без замены основного оборудования.

Какое обслуживание требуется механизмам Cutler-Hammer в данной модели?

Устройство требует минимального обслуживания, включающего ежегодную визуальную проверку на отсутствие следов перегрева и проверку затяжки клеммных соединений согласно спецификации момента затяжки (Torque), указанной на внутренней панели.

В чем преимущество этого щита перед покупкой отдельного счетчика и автомата?

Интегрированное решение значительно дешевле в установке за счет исключения промежуточной проводки между счетчиком и автоматом. Кроме того, это гарантирует заводскую совместимость компонентов и соответствие требованиям по ограничению тока обратной подачи от PV-инверторов.

Cutler Hammer, Div of Eaton MBE1224PV100BTS

Eaton MBE1224PV100BTS представляет собой высоконадежное комбинированное устройство (Meter Breaker), разработанное подразделением Cutler-Hammer специально для интеграции солнечных энергетических установок в жилой сектор. В отличие от стандартных распределительных щитов, данная модель имеет маркировку 'PV', что подтверждает её соответствие требованиям NEC для подключения возобновляемых источников энергии. Инженерное решение 'Solar Rated' позволяет безопасно объединять потоки энергии от сети общего пользования и фотоэлектрических инверторов. Маркировка MBE (Meter Breaker Enclosure) указывает на совмещение функций учета и распределения, а индекс 1224 определяет гибкость внутренней ошиновки. Выбор этой модели критичен для объектов, где требуется компактное решение с высоким запасом прочности по току шины (125А при основном вводе 100А), что предотвращает перегрев при суммировании мощностей.

Cutler Hammer, Div of Eaton

Cutler-Hammer (Eaton) — это узнаваемый бренд решений для распределения питания, коммутации и защиты электрических цепей, который давно ассоциируется с надежностью в промышленной и коммерческой электротехнике. Продукция под этим именем востребована там, где важны стабильная работа оборудования, безопасность эксплуатации и уверенный подбор компонентов для щитов, систем управления и силовой инфраструктуры. Бренд связан с широким направлением Eaton в области low-voltage power distribution and control systems, что делает его актуальным для задач модернизации, обслуживания и комплектации объектов. В нашем каталоге вы можете подобрать продукцию Cutler-Hammer (Eaton) по техническим параметрам и назначению, чтобы сократить риск ошибок при выборе и закупке.
