Cutler Hammer, Div of Eaton NZM2-XTVD-NA

Артикул: NZM2-XTVD-NA
Изготовитель: Cutler Hammer, Div of Eaton
Thumbnail 0
Cutler Hammer, Div of Eaton NZM2-XTVD-NA 0
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики NZM2-XTVD-NA

Раздел
Принадлежности для автоматических выключателей
Подраздел
Cutler Hammer, Div of Eaton
Вес
  • Совместимость по типоразмеру: Только для серии NZM2 (силовые выключатели и разъединители нагрузки).
  • Необходимые аксессуары: Требуется удлинительная ось NZM2-XV4 (длина подбирается по глубине шкафа).
  • Температурный диапазон: Эксплуатация в стандартном диапазоне для низковольтных комплектных устройств (от -25°C до +70°C).
  • Монтаж: Требует центровки выключателя относительно отверстия в двери; допустимое отклонение минимизировано за счет жесткой муфты.
  • Материал: Ударопрочный пластик, устойчивый к воздействию УФ-излучения и химических реагентов.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Cutler Hammer, Div of Eaton на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Полная совместимость с серией автоматических выключателей Eaton NZM2
Сертификация UL/CSA (суффикс -NA) для североамериканского рынка
Степень защиты оболочки IP66 / NEMA 4X
Встроенный механизм блокировки (LOTO) до 3-х навесных замков
Функция взаимоблокировки двери в положении «ВКЛ»
Применение
Главные распределительные щиты (ГРЩ) с требованиями по UL 508A.
Шкафы управления электродвигателями (MCC) в составе систем автоматизации.
Технологические установки в нефтехимической отрасли, требующие высокой степени защиты оболочки.
Машиностроительные системы, предназначенные для экспорта в регионы с требованиями стандартов CSA/UL.
Преимущества
Безопасность обслуживания (LOTO): Конструкция позволяет блокировать выключатель в положении «ВЫКЛ», предотвращая несанкционированную подачу питания во время ремонтных работ.
Промышленная защита: Сохранение целостности контура пыле- и влагозащиты шкафа (NEMA 4X / IP66), что критично для пищевой и химической промышленности.
Механический дефлектор: Возможность деблокировки замка двери квалифицированным персоналом для проведения сервисных замеров под напряжением.
Нулевой люфт: Прецизионная муфта дверного сопряжения обеспечивает четкую тактильную обратную связь при переключении.
FAQ

Можно ли установить рукоятку NZM2-XTVD-NA на выключатель серии NZM1 или NZM3?

Нет, данная рукоятка имеет специфические посадочные размеры и механический момент, рассчитанные строго на типоразмер NZM2. Для NZM1 и NZM3 существуют свои модификации (NZM1-XTVD и NZM3-XTVD соответственно).


Какое обслуживание требуется механизму сопряжения в процессе эксплуатации?

Рукоятка является необслуживаемой. Рекомендуется ежегодная проверка четкости срабатывания блокировки двери и осмотр уплотнения на предмет сохранения эластичности для поддержания IP66.


В чем принципиальное отличие версии -NA от стандартной версии без этого суффикса?

Версия -NA сертифицирована по стандартам UL/CSA, имеет соответствующие маркировки на корпусе и специфические допуски по материалам, что необходимо для прохождения инспекции электроустановок в США и Канаде. С точки зрения монтажа они идентичны.


Cutler Hammer, Div of Eaton NZM2-XTVD-NA

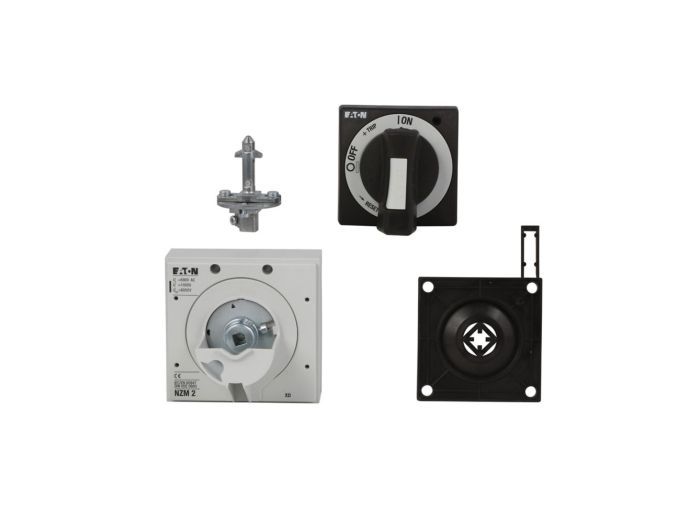

Поворотная дверная рукоятка NZM2-XTVD-NA — это прецизионный компонент дистанционного управления для автоматических выключателей серии NZM2. Данное устройство разработано инженерами Eaton для обеспечения безопасного оперирования силовым оборудованием без необходимости открывания шкафа управления. Маркировка «-NA» указывает на строгое соответствие стандартам Северной Америки, что является критическим фактором при сборке оборудования на экспорт или для использования в специфических промышленных сетях.

В отличие от базовых моделей, версия XTVD-NA обладает усиленной механической связью и повышенной устойчивостью к агрессивным средам. Она решает задачу надежного сопряжения рукоятки на двери с выключателем, установленным в глубине шкафа, через удлинительную ось. Использование данной модели исключает риски случайного контакта персонала с токоведущими частями, обеспечивая механическую блокировку двери при поданном напряжении.

Выбор этой модели обусловлен её долговечностью (ресурс соответствует механическому ресурсу выключателя) и гарантированным сохранением степени герметичности корпуса до IP66, что недоступно для многих бюджетных аналогов.
Cutler Hammer, Div of Eaton
Cutler-Hammer (Eaton) — это узнаваемый бренд решений для распределения питания, коммутации и защиты электрических цепей, который давно ассоциируется с надежностью в промышленной и коммерческой электротехнике. Продукция под этим именем востребована там, где важны стабильная работа оборудования, безопасность эксплуатации и уверенный подбор компонентов для щитов, систем управления и силовой инфраструктуры. Бренд связан с широким направлением Eaton в области low-voltage power distribution and control systems, что делает его актуальным для задач модернизации, обслуживания и комплектации объектов. В нашем каталоге вы можете подобрать продукцию Cutler-Hammer (Eaton) по техническим параметрам и назначению, чтобы сократить риск ошибок при выборе и закупке.
