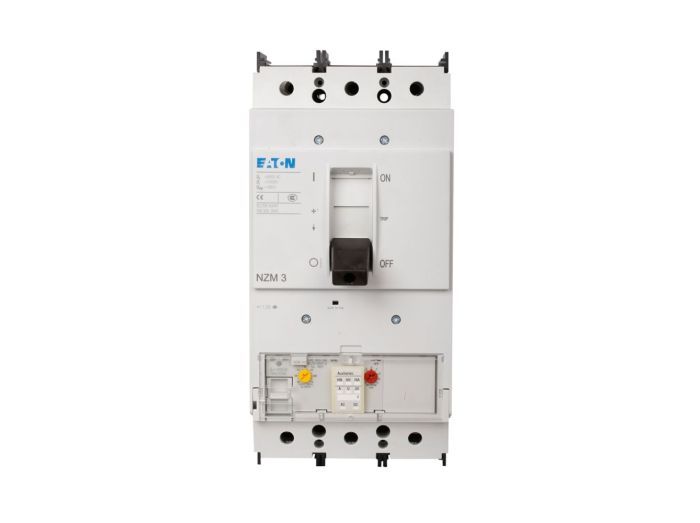

Cutler Hammer, Div of Eaton NZMH3-AEF400-NA

Артикул: NZMH3-AEF400-NA
Изготовитель: Cutler Hammer, Div of Eaton
Thumbnail 0
Cutler Hammer, Div of Eaton NZMH3-AEF400-NA 0
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики NZMH3-AEF400-NA

Раздел
Формованный корпус
Подраздел
Cutler Hammer, Div of Eaton
Вес
  • Номинальный ток: 400 А (типоразмер 3).
  • Рабочее напряжение: до 690 В AC.
  • Предельная отключающая способность (Icu): 150 кА при 415 В.
  • Тип расцепителя: Электронный (Electronic Trip Unit) с фиксированными или настраиваемыми уставками защиты.
  • Монтаж: Стационарное исполнение на монтажную панель, возможность вертикальной или горизонтальной установки.
  • Температурный диапазон: Эксплуатация от -25°C до +70°C (с учетом коэффициентов де рейтинга выше +40°C).
  • Интеграция: Совместимость с аксессуарами SmartWire-DT для передачи данных о состоянии в SCADA-системы.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Cutler Hammer, Div of Eaton на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Высокая отключающая способность: до 150 кА при 415 В для защиты сетей с высокими токами КЗ
Электронный расцепитель AEF: обеспечивает высокую точность срабатывания и стабильность характеристик
Система двойного разрыва контактов: ускоренное гашение дуги и снижение тепловых нагрузок на корпус
Компактный типоразмер NZM3: экономия места в распределительном щите без потери производительности
Глобальная сертификация: полное соответствие стандартам UL/CSA и IEC для международного использования
Применение
Главные распределительные щиты (ГРЩ) промышленных предприятий и крупных ЦОД.
Защита мощных электродвигателей и вводных линий в системах вентиляции и кондиционирования.
Энергетические установки на базе возобновляемых источников (инверторные станции).
Системы электроснабжения объектов с жесткими требованиями UL/CSA (экспортное оборудование).
Коммутация и защита магистральных шинопроводов на промышленных объектах.
Преимущества
Энергоэффективность и тепловой режим: Сниженное тепловыделение (dissipation) позволяет плотно компоновать оборудование в шкафах, минимизируя затраты на активное охлаждение.
Инновационное гашение дуги: Технология Double-break минимизирует время протекания токов КЗ, сохраняя целостность изоляции кабельных линий.
Унификация аксессуаров: Система защелкивающихся контактов RMQ-Titan позволяет использовать единую номенклатуру доп. оборудования для всей линейки NZM.
Гибкость управления: Возможность выбора между стандартным рычажным приводом и поворотной рукояткой (в том числе выносной на дверь) для адаптации под эргономику любого щита.
Высокая эксплуатационная готовность: Механический ресурс рассчитан на тысячи циклов коммутации под нагрузкой.
FAQ

Каким образом реализуется удаленный мониторинг состояния данного выключателя?

Состояние выключателя (включен/выключен/аварийный трип) отслеживается с помощью вспомогательных контактов серии RMQ-Titan, которые просто защелкиваются в специальные слоты с фронтальной панели аппарата. Также возможна интеграция в шину SmartWire-DT.


Требуется ли техническое обслуживание электронного расцепителя AEF?

Электронный расцепитель не требует обслуживания, однако рекомендуется проводить ежегодную проверку работоспособности механизма свободного расцепления нажатием кнопки 'Test' на корпусе и визуальный осмотр клемм на отсутствие перегрева.


В чем преимущество версии NA (UL/CSA) по сравнению со стандартной европейской версией?

Версия с суффиксом -NA сертифицирована одновременно по стандартам IEC и UL/CSA. Это позволяет использовать один и тот же тип оборудования в проектах для рынков Европы и Северной Америки, упрощая проектирование и складской запас для глобальных OEM-производителей.


Cutler Hammer, Div of Eaton NZMH3-AEF400-NA
Автоматический выключатель Eaton NZMH3-AEF400-NA представляет собой высокотехнологичное решение для защиты распределительных сетей промышленного масштаба. В основе модели лежит серия NZM3 с электронным расцепителем на 400А, что делает его идеальным для защиты главных распределительных щитов (ГРЩ) и фидеров в системах с высокими расчетными токами короткого замыкания. Маркировка 'H' (High) в названии подтверждает повышенную разрывную мощность до 150 кА, что позволяет использовать аппарат в непосредственной близости от мощных трансформаторных подстанций.

Инженеры выбирают данную модель за инновационную технологию двойного разрыва контактов. В момент срабатывания дуга гасится в два раза быстрее, чем в стандартных аппаратах, что значительно снижает электродинамические нагрузки на токоведущие части и увеличивает общий ресурс системы. В отличие от термомагнитных аналогов, электронный расцепитель AEF менее чувствителен к температуре окружающей среды внутри шкафа, обеспечивая предсказуемую селективность.

Конструкция NZM3 унифицирована: вспомогательные контакты и расцепители серии RMQ-Titan устанавливаются с фронтальной стороны без использования специальных инструментов. Это сокращает время монтажа и упрощает интеграцию систем удаленного мониторинга состояния (индикация включения/отключения/аварии).
Cutler Hammer, Div of Eaton
Cutler-Hammer (Eaton) — это узнаваемый бренд решений для распределения питания, коммутации и защиты электрических цепей, который давно ассоциируется с надежностью в промышленной и коммерческой электротехнике. Продукция под этим именем востребована там, где важны стабильная работа оборудования, безопасность эксплуатации и уверенный подбор компонентов для щитов, систем управления и силовой инфраструктуры. Бренд связан с широким направлением Eaton в области low-voltage power distribution and control systems, что делает его актуальным для задач модернизации, обслуживания и комплектации объектов. В нашем каталоге вы можете подобрать продукцию Cutler-Hammer (Eaton) по техническим параметрам и назначению, чтобы сократить риск ошибок при выборе и закупке.
