Cutler Hammer, Div of Eaton OPTE9

Артикул: OPTE9

Изготовитель: Cutler Hammer, Div of Eaton

Новый продукт Запросить стоимость и остатки 2 833 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики OPTE9

Раздел

Преобразователи частоты

Подраздел

Cutler Hammer, Div of Eaton

Вес

Совместимое оборудование: Преобразователи частоты Eaton серии SVX, SPX, 9000X.
Поддерживаемые протоколы: Profinet IO (RT), Modbus TCP/IP.
Физический интерфейс: Стандартный разъем RJ45, Ethernet 10/100 Base-T.
Место установки: Внутренние слоты расширения D или E (в зависимости от модели ПЧ).
Рабочие условия: Температурный диапазон соответствует характеристикам ПЧ; защита IP00 (установка внутри корпуса).
Настройка: Требуется ПО 9000XDrive или панель управления ПЧ для назначения IP-адреса и выбора протокола.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Cutler Hammer, Div of Eaton на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Двухпротокольная поддержка: работа в сетях Profinet и Modbus TCP на одной аппаратной платформе

Полная интеграция с сериями SVX9000 и SPX9000 для высокоскоростного обмена данными

Простой монтаж в опциональные слоты преобразователя частоты без внешнего питания

Поддержка скорости передачи данных до 100 Мбит/с в дуплексном режиме

Автоматическое распознавание в средах разработки (TIA Portal, Step 7) через GSDML-файлы

Применение

Сложные конвейерные линии: Синхронизация скоростей нескольких приводов в распределенных системах автоматизации.

Насосные станции и водоканалы: Дистанционное управление и мониторинг энергопотребления через Modbus TCP.

Машиностроение: Интеграция приводов Eaton в экосистемы на базе контроллеров Siemens, Schneider Electric и Rockwell Automation.

Системы ОВК (HVAC): Интеграция мощных вентиляционных установок в системы диспетчеризации зданий (BMS).

Преимущества

Снижение TCO (совокупной стоимости владения): Единый интерфейс для разных систем управления упрощает пусконаладку и снижает затраты на кабели.

Высокая помехоустойчивость: Использование гальванически развязанного Ethernet-соединения исключает влияние электромагнитных шумов на сигналы управления.

Диагностическая прозрачность: Доступ к параметрам регистратора событий и архиву ошибок привода через веб-интерфейс или SCADA.

Гибкость сетевой топологии: Поддержка различных структур подключения, обеспечивающая отказоустойчивость системы управления.

FAQ

Как переключиться между протоколами Profinet и Modbus TCP на этой плате?

Выбор протокола осуществляется программно через параметры конфигурации в меню преобразователя частоты или с помощью специализированного ПО Eaton. Аппаратная замена платы не требуется.

Нужно ли обновлять прошивку преобразователя частоты для корректной работы OPTE9?

Для стабильной работы и поддержки всех функций Profinet рекомендуется использовать версию системного ПО привода не ниже 034. Мы рекомендуем проверять совместимость прошивки перед установкой платы.

Входит ли в комплект поставки GSDML-файл для интеграции в контроллеры Siemens?

Файлы описания устройств (GSDML для Profinet и EDS для других протоколов) доступны для скачивания на официальном сайте Eaton. В комплекте идет сама плата и краткое руководство по установке.

Cutler Hammer, Div of Eaton OPTE9

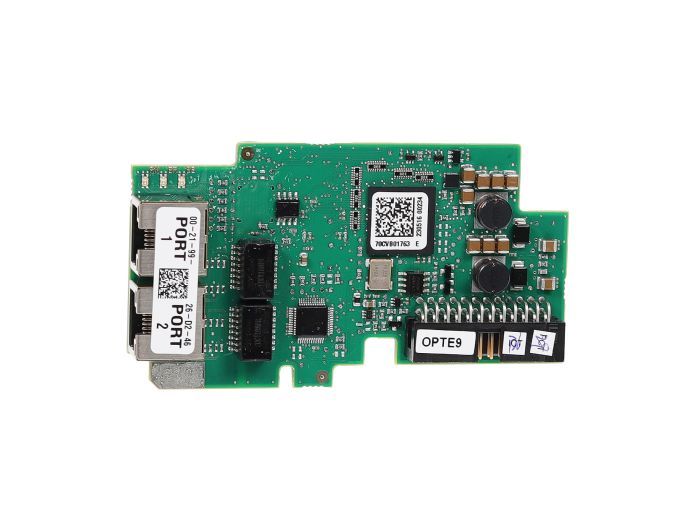

Коммуникационная плата Eaton OPTE9 (ранее Cutler-Hammer) — это специализированный интерфейсный модуль, разработанный для интеграции преобразователей частоты серий 9000X в современные промышленные сети Ethernet. С точки зрения инженерной эксплуатации, данная плата является ключевым звеном для реализации концепции Industry 4.0, позволяя перевести управление приводом с дискретных сигналов на цифровой протокол. Маркировка OPTE9 расшифровывается как Option Card (OPT) серии Ethernet (E), версия 9. Выбор этой модели оправдан при необходимости глубокой диагностики системы: в отличие от стандартных Modbus RTU интерфейсов, OPTE9 обеспечивает на порядок большую пропускную способность и позволяет считывать расширенные параметры состояния двигателя и силовой части ПЧ в реальном времени.

Cutler Hammer, Div of Eaton

Cutler-Hammer (Eaton) обычно рассматривают в контексте низковольтного распределения питания, motor control, panelboards, automatic transfer switches и других компонентов для промышленных и коммерческих электроустановок. При подборе таких изделий важны номинальный ток, напряжение, отключающая способность, исполнение, условия монтажа и соответствие конкретной схеме питания или управления. Для инженерных задач особенно важно учитывать, что бренд Cutler-Hammer связан с исторической и действующей продуктовой экосистемой Eaton, поэтому при замене, модернизации и сервисе нужно сверять не только маркировку, но и datasheet, серию и совместимость с существующим оборудованием. Такой подход снижает риск ошибок при подборе и помогает корректно интегрировать компоненты в действующую электротехническую систему.
