Cutler Hammer, Div of Eaton PDG13C0080TFFJ

Артикул: PDG13C0080TFFJ

Изготовитель: Cutler Hammer, Div of Eaton

Cutler Hammer, Div of Eaton PDG13C0080TFFJ 0

Cutler Hammer, Div of Eaton PDG13C0080TFFJ 1

Cutler Hammer, Div of Eaton PDG13C0080TFFJ 2

Новый продукт Запросить стоимость и остатки 952 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики PDG13C0080TFFJ

Раздел

Формованный корпус

Подраздел

Cutler Hammer, Div of Eaton

Вес

Тип расцепителя: Термомагнитный, фиксированные уставки (Fixed Thermal, Fixed Magnetic).
Номинальное напряжение: До 600 В переменного тока (AC).
Монтаж: Стационарное исполнение, возможность установки на DIN-рейку через адаптер или на монтажную панель.
Тип подключения: Стандартные туннельные клеммы (Box lugs) для надежной фиксации проводников.
Рабочий температурный диапазон: от -25°C до +70°C (стандартная калибровка при +40°C).
Степень защиты: IP20 со стороны клемм (при использовании соответствующих аксессуаров).

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Cutler Hammer, Div of Eaton на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Номинальный ток 80А: Оптимально для защиты распределительных сетей средней мощности.

Компактный типоразмер Frame 1: Экономия до 20% пространства в распределительном щите.

Отключающая способность 18 кА при 480В: Надежная защита в коммерческих и промышленных сетях.

Глобальная сертификация: Соответствие стандартам UL, CSA, IEC и CE для международного использования.

Фиксированная термомагнитная защита (TFFJ): Гарантированная стабильность срабатывания без необходимости калибровки.

Применение

Защита фидеров в распределительных силовых шкафах (ГРЩ, ВРУ).

Групповая защита электродвигателей и систем HVAC в коммерческих зданиях.

Использование в качестве вводного аппарата в щитах управления технологическими процессами.

Интеграция в модульные центры обработки данных и системы электроснабжения производственных линий.

Преимущества

Улучшенная селективность: Конструкция серии Power Defense позволяет точно координировать защиту с вышестоящими и нижестоящими устройствами.

Эффективное тепловыделение: Оптимизированная внутренняя геометрия снижает нагрев клеммных соединений, продлевая срок службы изоляции кабелей.

Готовность к цифровому проектированию: Доступность полных 2D/3D моделей и схем ускоряет процесс интеграции в системы автоматизированного проектирования (САПР).

Ударопрочный термопластиковый корпус: Обеспечивает диэлектрическую прочность и сохранение геометрии при высоких токах короткого замыкания.

FAQ

Можно ли регулировать ток срабатывания в данной модели?

Нет, модель с суффиксом TFFJ оснащена фиксированными уставками теплового и магнитного расцепителей. Для регулируемых настроек следует выбирать модели серии Power Defense с электронными расцепителями PXR.

Каков ресурс механических операций для PDG1?

Механический ресурс составляет не менее 20 000 операций, электрический — до 10 000 операций при номинальной нагрузке, что значительно превышает требования стандарта для устройств в литом корпусе.

Входят ли межфазные перегородки в стандартный комплект поставки?

Стандартная комплектация включает аппарат и межфазные перегородки. Дополнительные аксессуары, такие как дополнительные контакты или независимые расцепители, заказываются отдельно.

Cutler Hammer, Div of Eaton PDG13C0080TFFJ

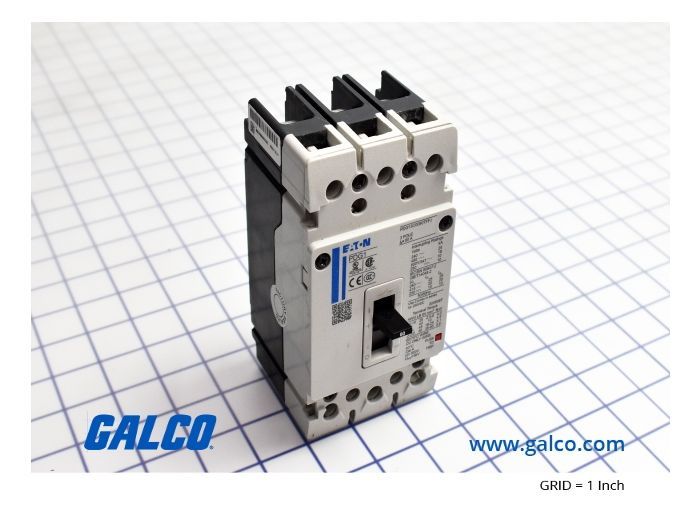

Автоматический выключатель Eaton Power Defense PDG13C0080TFFJ представляет собой современное решение в литом корпусе (MCCB), разработанное для обеспечения максимальной надежности в компактном исполнении. Будучи частью глобальной платформы Power Defense, данная модель ориентирована на использование в распределительных щитах и OEM-оборудовании. Маркировка расшифровывается следующим образом: PDG1 — типоразмер корпуса (Frame 1), 3 — трехполюсное исполнение, C — класс отключающей способности (18кА), 0080 — номинальный ток 80 Ампер, TFFJ — фиксированный тепловой и фиксированный электромагнитный расцепитель. Инженерный выбор в пользу этой модели обусловлен её высокой отказоустойчивостью и проверенной временем конструкцией контактов Eaton/Cutler-Hammer, что минимизирует риски простоев оборудования.

Cutler Hammer, Div of Eaton

Cutler-Hammer (Eaton) обычно рассматривают в контексте низковольтного распределения питания, motor control, panelboards, automatic transfer switches и других компонентов для промышленных и коммерческих электроустановок. При подборе таких изделий важны номинальный ток, напряжение, отключающая способность, исполнение, условия монтажа и соответствие конкретной схеме питания или управления. Для инженерных задач особенно важно учитывать, что бренд Cutler-Hammer связан с исторической и действующей продуктовой экосистемой Eaton, поэтому при замене, модернизации и сервисе нужно сверять не только маркировку, но и datasheet, серию и совместимость с существующим оборудованием. Такой подход снижает риск ошибок при подборе и помогает корректно интегрировать компоненты в действующую электротехническую систему.
