Cutler Hammer, Div of Eaton PDG13C0100TFFJ

Артикул: PDG13C0100TFFJ

Изготовитель: Cutler Hammer, Div of Eaton

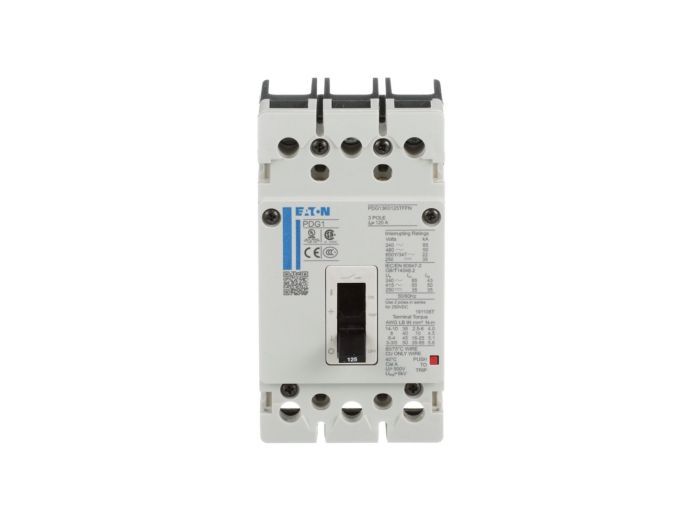

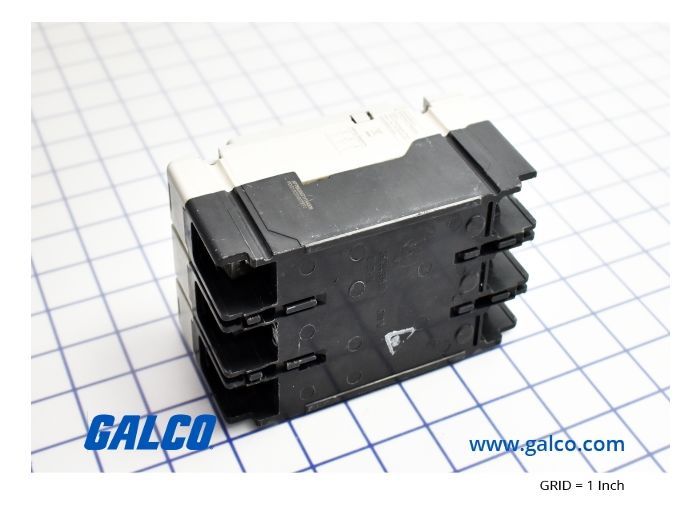

Cutler Hammer, Div of Eaton PDG13C0100TFFJ 0

Cutler Hammer, Div of Eaton PDG13C0100TFFJ 1

Cutler Hammer, Div of Eaton PDG13C0100TFFJ 2

Новый продукт Запросить стоимость и остатки 802 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики PDG13C0100TFFJ

Раздел

Формованный корпус

Подраздел

Cutler Hammer, Div of Eaton

Вес

Номинальный ток: 100 Ампер
Количество полюсов: 3P (трехполюсный)
Предельная отключающая способность: 18 кА при 480 В AC / 35 кА при 240 В AC
Тип защиты: Тепломагнитный нерегулируемый (TFF)
Напряжение изоляции: 600 В AC
Степень защиты: IP20 (со стороны клемм при использовании соответствующих аксессуаров)
Рабочий диапазон температур: от -25°C до +70°C (с де рейтигом свыше +40°C)

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Cutler Hammer, Div of Eaton на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Компактный типоразмер Frame 1 (PDG1) для экономии места в панели

Фиксированные уставки теплового и магнитного расцепителей (TFF)

Номинальная отключающая способность 18 кА при 480 В

Глобальное соответствие стандартам: UL 489, CSA, IEC 60947-2 и CE

Прочная конструкция формованного корпуса (MCCB) для тяжелых условий эксплуатации

Применение

Защита фидерных линий в главных распределительных щитах (ГРЩ) и вводно-распределительных устройствах (ВРУ).

Управление и защита групповых потребителей в системах промышленной автоматизации (шкафы управления станками).

Применение в системах электроснабжения коммерческой недвижимости: офисные центры, торговые комплексы, склады.

Интеграция в системы управления насосным и вентиляционным оборудованием (HVAC).

Преимущества

Высокая эксплуатационная надежность: Механический ресурс рассчитан на тысячи циклов коммутации под нагрузкой.

Глобальная совместимость: Единая платформа Power Defense позволяет использовать одни и те же чертежи и спецификации для проектов в разных регионах мира.

Оптимизация тепловыделения: Низкое внутреннее сопротивление контактов минимизирует нагрев внутри шкафа.

Упрощенный монтаж: Стандартные клеммные соединения и возможность установки дополнительных аксессуаров (аварийных контактов, независимых расцепителей) в полевых условиях.

FAQ

Можно ли регулировать ток срабатывания у данной модели?

Нет, модель PDG13C0100TFFJ оснащена фиксированным термомагнитным расцепителем (Fixed-Fixed). Для систем, где требуется настройка токов защиты, рекомендуются модели серии Power Defense с электронными расцепителями PXR.

Какое техническое обслуживание требуется для этого выключателя?

Устройство является необслуживаемым в течение всего срока эксплуатации. Рекомендуется ежегодная визуальная проверка на отсутствие следов перегрева на клеммах и периодическая проверка работоспособности механизма свободного расцепления кнопкой 'Push-to-Trip'.

Поставляется ли данный выключатель с клеммами для подключения кабеля?

В стандартную комплектацию (суффикс J) обычно входят стандартные стальные или алюминиевые зажимные клеммы для прямого подключения кабеля. Рекомендуется уточнять наличие конкретных наконечников при заказе для соответствия сечению вашего проводника.

Cutler Hammer, Div of Eaton PDG13C0100TFFJ

Автоматический выключатель Eaton Power Defense PDG13C0100TFFJ представляет собой современное решение в литом корпусе, предназначенное для надежной защиты распределительных сетей низкого напряжения. Как инженерное решение, серия Power Defense обеспечивает унификацию компонентов по всему миру, что критически важно для OEM-производителей и экспортеров электрощитового оборудования. Данная модель с номинальным током 100А оснащена фиксированным термомагнитным расцепителем (Fixed-Fixed), что исключает риск несанкционированного изменения настроек защиты на объекте и гарантирует стабильность срабатывания в критических ситуациях. Маркировка расшифровывается следующим образом: PDG1 — типоразмер рамы, 3 — количество полюсов, C — класс отключающей способности (18кА), 0100 — номинал 100А, TFF — тип расцепителя. Выбор этой модели оправдан при необходимости обеспечения базовой, но бескомпромиссной защиты цепей, где важна высокая плотность монтажа и соответствие международным протоколам безопасности.
