Cutler Hammer, Div of Eaton PDG22M0225KNSK

Артикул: PDG22M0225KNSK
Изготовитель: Cutler Hammer, Div of Eaton

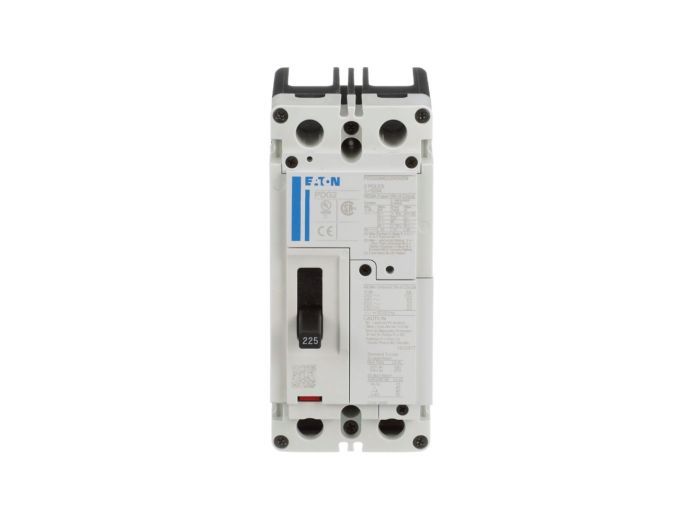

Thumbnail 0
Cutler Hammer, Div of Eaton PDG22M0225KNSK 0
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики PDG22M0225KNSK

Раздел
Формованный корпус
Подраздел
Cutler Hammer, Div of Eaton
Вес
  • Тип устройства: Моноблочный выключатель-разъединитель (MCS) без функции тепловой защиты.
  • Номинальное напряжение: до 480 В переменного тока (AC).
  • Количество полюсов: 2 (двухполюсный).
  • Монтаж: Стационарный, возможность установки на монтажную панель.
  • Совместимость с аксессуарами: Поддержка стандартных вспомогательных контактов, независимых расцепителей и моторных приводов серии Power Defense Frame 2.
  • Температурный режим: Эксплуатация от -20°C до +70°C (с учетом дерrating-факторов при высоких температурах).
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Cutler Hammer, Div of Eaton на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Высокая отключающая способность 65 кА при 480 В для работы в сетях с высокими токами короткого замыкания
Компактный типоразмер Frame 2, оптимизирующий пространство в распределительном щите
Номинальный ток 225 А для силовых нагрузок промышленного масштаба
Исполнение Molded Case Switch (MCS) для надежной коммутации и изоляции цепей
Соответствие глобальным стандартам Eaton Power Defense для международного применения
Применение
Главный вводной выключатель-разъединитель в панелях управления технологическим оборудованием.
Секционирование шинных мостов в распределительных устройствах низкого напряжения.
Локальное отключение мощных электродвигателей и нагревательных установок для проведения сервисных работ.
Применение в составе систем автоматического ввода резерва (АВР) в качестве коммутационного элемента.
Преимущества
Глобальная унификация: Серия Power Defense сертифицирована по стандартам UL, CSA, IEC и CCC, что упрощает проектирование щитового оборудования для экспорта.
Высокая электродинамическая стойкость: Способность выдерживать до 65кА позволяет интегрировать устройство в мощные энергосистемы без риска разрушения при аварийных режимах.
Экономия пространства: Двухполюсное исполнение в корпусе Frame 2 обеспечивает высокую плотность монтажа в шкафах управления.
Механический ресурс: Усиленная контактная группа рассчитана на длительный цикл эксплуатации в тяжелых промышленных условиях.
FAQ

В чем принципиальное отличие версии KNS (MCS) от стандартного автоматического выключателя?

Версия MCS (Molded Case Switch) не имеет встроенных расцепителей для защиты от перегрузки и короткого замыкания. Она работает как выключатель нагрузки, обладая при этом высокой стойкостью к токам КЗ, что позволяет ей оставаться в замкнутом состоянии до момента срабатывания основного защитного аппарата.


Требуется ли специальное обслуживание контактной группы в процессе эксплуатации?

Устройство является необслуживаемым в течение всего срока службы. Рекомендуется проводить ежегодную тепловизионную диагностику контактных соединений и проверку механической целостности рычага управления.


Поставляется ли данный выключатель с терминалами для подключения кабеля?

Данная модификация обычно поставляется со стандартными винтовыми клеммами. Однако конструкция Frame 2 позволяет устанавливать различные типы наконечников для алюминиевых или медных кабелей разного сечения, которые могут быть заказаны отдельно.


Cutler Hammer, Div of Eaton PDG22M0225KNSK
Модель Eaton PDG22M0225KNSK представляет собой выключатель в литом корпусе серии Power Defense, выполненный в конфигурации Molded Case Switch (MCS). Как инженерное решение, данный аппарат предназначен для использования в качестве главного разъединителя или секционного выключателя, где требуется высокая стойкость к токам короткого замыкания (65 кА), но не требуется тепловая или магнитная защита от перегрузок (функция защиты возлагается на вышестоящие устройства). Маркировка расшифровывается следующим образом: PDG2 — типоразмер Frame 2, 22 — двухполюсное исполнение, M — высокая отключающая способность (65кА), 0225 — номинальный ток 225А, KNS — исполнение Molded Case Switch. Выбор этой модели оправдан в системах с жесткими требованиями к селективности и надежности разрыва цепи под нагрузкой.
