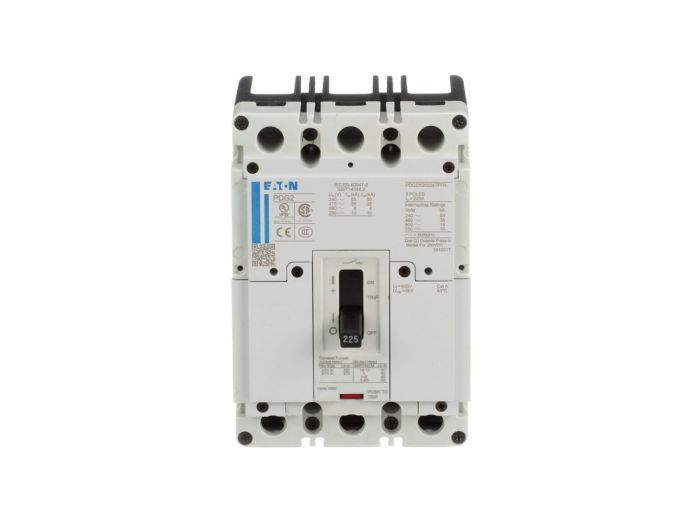

Cutler Hammer, Div of Eaton PDG23F0090VFFN

Артикул: PDG23F0090VFFN
Изготовитель: Cutler Hammer, Div of Eaton
Thumbnail 0
Cutler Hammer, Div of Eaton PDG23F0090VFFN 0
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики PDG23F0090VFFN

Раздел
Формованный корпус
Подраздел
Cutler Hammer, Div of Eaton
Вес
  • Тип расцепителя: Термомагнитный, нерегулируемый (Fixed Thermal, Fixed Magnetic).
  • Напряжение: Оптимизировано для систем 480В AC, совместимо с более низкими напряжениями.
  • Монтаж: Стационарное исполнение (Fixed Mount), возможность подключения кабельных наконечников или шинных соединений.
  • Совместимость: Полная интеграция с аксессуарами серии Power Defense (дополнительные контакты, независимые расцепители).
  • Ограничения: Не предназначен для использования в сетях с ожидаемыми токами КЗ выше 25кА при 480В.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Cutler Hammer, Div of Eaton на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Номинальный ток 90А: оптимальное решение для защиты фидеров и электродвигателей средней мощности.
Отключающая способность 25 кА при 480В: надежная работа в стандартных промышленных сетях.
Калибровка при 50°C: стабильная работа в условиях повышенных температур внутри электрощитов без ложных срабатываний.
Трехполюсное исполнение (3P): полная защита всех фаз в трехфазных системах переменного тока.
Компактный типоразмер PDG2: экономия пространства при монтаже в распределительные панели.
Применение
Промышленное распределение: Защита отходящих линий в главных распределительных щитах (ГРЩ) и шкафах управления.
Системы ОВиК (HVAC): Обеспечение безопасности мощных компрессоров, чиллеров и вентиляционных установок.
Насосные станции: Использование в щитах управления насосами для защиты двигателей от токов КЗ и длительных перегрузок.
Коммерческое строительство: Защита силовых цепей в торговых центрах, офисных зданиях и дата-центрах.
Преимущества
Термомагнитная защита TMTU: Комбинированная защита от перегрузок (биметаллическая пластина) и токов короткого замыкания (электромагнитный соленоид) обеспечивает мгновенную реакцию на аварийные режимы.
Термическая стабильность (50°C): В отличие от стандартных выключателей (40°C), данная модель не требует значительного снижения номинального тока при эксплуатации в жарких климатических зонах или плотно скомпонованных щитах.
Глобальная сертификация: Серия Power Defense спроектирована с учетом требований UL, CSA, IEC и CCC, что позволяет использовать её в оборудовании, идущем на экспорт.
Увеличенный механический ресурс: Контактная группа рассчитана на тысячи циклов коммутации под нагрузкой, что снижает совокупную стоимость владения (TCO).
FAQ

Можно ли самостоятельно изменить ток срабатывания на данной модели?

Нет, модель PDG23F0090VFFN имеет фиксированные настройки (Fixed-Fixed). Для систем, где требуется регулировка, следует выбирать модели с суффиксами VFA или электронными расцепителями PXR.


Какое обслуживание требуется данному автоматическому выключателю?

Рекомендуется ежегодный визуальный осмотр, проверка момента затяжки клемм и тест механизма свободного расцепления (кнопка 'Push-to-trip').


В чем преимущество калибровки при 50°C для конечного пользователя?

Это позволяет использовать автомат на его полный номинал 90А в условиях нагрева внутри шкафа до 50°C без теплового расцепления, в то время как стандартные автоматы при такой температуре пришлось бы выбирать с запасом по току.


Cutler Hammer, Div of Eaton PDG23F0090VFFN
Автоматический выключатель Eaton PDG23F0090VFFN относится к флагманской серии Power Defense, разработанной для обеспечения глобальной электробезопасности и соответствия строгим стандартам. Данная модель оснащена термомагнитным расцепителем (TMTU) с фиксированными уставками (Fixed-Fixed), что исключает ошибки настройки персоналом и гарантирует стабильность защитных характеристик на протяжении всего срока службы. Инженерное решение 'FxFx' идеально подходит для объектов с четко рассчитанными нагрузками, где критична защита от несанкционированного изменения параметров защиты.

Маркировка расшифровывается следующим образом: PDG2 — типоразмер корпуса, 3 — количество полюсов, F — категория прерывания (25кА), 0090 — номинальный ток 90А, V — калибровка при 50°C, FFN — фиксированные настройки расцепителя. Выбор этой модели оправдан в проектах, требующих высокой надежности Eaton при умеренной стоимости за счет отсутствия избыточных электронных функций.
Cutler Hammer, Div of Eaton
Cutler-Hammer (Eaton) обычно рассматривают в контексте низковольтного распределения питания, motor control, panelboards, automatic transfer switches и других компонентов для промышленных и коммерческих электроустановок. При подборе таких изделий важны номинальный ток, напряжение, отключающая способность, исполнение, условия монтажа и соответствие конкретной схеме питания или управления. Для инженерных задач особенно важно учитывать, что бренд Cutler-Hammer связан с исторической и действующей продуктовой экосистемой Eaton, поэтому при замене, модернизации и сервисе нужно сверять не только маркировку, но и datasheet, серию и совместимость с существующим оборудованием. Такой подход снижает риск ошибок при подборе и помогает корректно интегрировать компоненты в действующую электротехническую систему.
