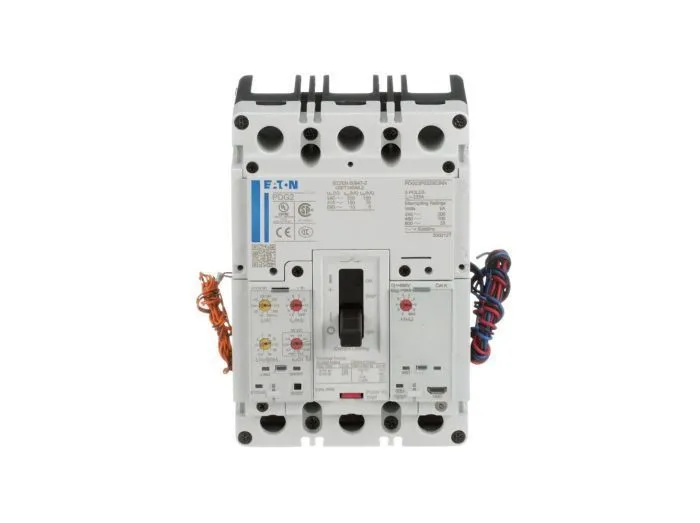

Cutler Hammer, Div of Eaton PDG23K0150E2NK

Артикул: PDG23K0150E2NK
Изготовитель: Cutler Hammer, Div of Eaton
Thumbnail 0
Cutler Hammer, Div of Eaton PDG23K0150E2NK 0
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики PDG23K0150E2NK

Раздел
Формованный корпус
Подраздел
Cutler Hammer, Div of Eaton
Вес
  • Номинальный ток: 150 А (фиксированный порог калибратора)
  • Конфигурация защиты: LSI (защита от перегрузки, селективная отсечка, мгновенная отсечка)
  • Напряжение изоляции: до 600 В AC
  • Тип подключения: Под шину или опциональные клеммные наконечники (версия NK)
  • Рабочий диапазон температур: от -20°C до +70°C без существенного дерейтинга
  • Интерфейс: USB для настройки и тестирования через ноутбук
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Cutler Hammer, Div of Eaton на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Микропроцессорный расцепитель PXR 20 (LSI) для прецизионной настройки защиты
Высокая отключающая способность: 50 кА при 480 В (индекс K)
Компактный типоразмер Frame 2, оптимизирующий монтажное пространство
Глобальная сертификация: соответствие стандартам UL, CSA, CE и CCC
Встроенный USB-порт для быстрой конфигурации и диагностики параметров
Применение
Управление вводно-распределительными устройствами (ВРУ) промышленных предприятий.
Защита фидерных линий в центрах обработки данных (ЦОД).
Комплектация главных распределительных щитов (ГРЩ) в коммерческом строительстве.
Обеспечение защиты цепей питания мощных электродвигателей и систем ЧРП.
Применение в OEM-оборудовании для экспортных рынков благодаря универсальной сертификации.
Преимущества
Цифровая точность защиты: Электронный алгоритм исключает ложные срабатывания, вызванные температурными колебаниями окружающей среды.
Интеллектуальный мониторинг: Возможность считывания данных о нагрузке и состоянии контактов через специализированное ПО Eaton PowerXpert.
Эффективность при КЗ: Высокий рейтинг 50кА позволяет использовать аппарат в непосредственной близости от мощных силовых трансформаторов.
Готовность к Industry 4.0: Поддержка протоколов связи делает выключатель активным компонентом современных систем диспетчеризации.
FAQ

В чем преимущество расцепителя LSI над стандартным термомагнитным?

Расцепитель LSI позволяет гибко настроить время-токовую характеристику. Это критично для обеспечения селективности: при аварии отключится только ближайший к месту повреждения автомат, не обесточивая всё здание.


Нуждается ли выключатель в регулярной калибровке?

Электронный расцепитель PXR 20 не требует механической калибровки. Рекомендуется ежегодная функциональная проверка (Trip Test) через встроенный USB-порт с помощью ПО PowerXpert Protection Manager.


Какова окупаемость перехода на серию Power Defense?

За счет высокой точности и встроенных функций диагностики снижается риск дорогостоящих простоев производства из-за аварийных отключений, а длительный механический ресурс (до 20 000 циклов) минимизирует затраты на замену оборудования.


Cutler Hammer, Div of Eaton PDG23K0150E2NK
Автоматический выключатель Eaton PDG23K0150E2NK серии Power Defense представляет собой высокотехнологичное решение для защиты распределительных сетей. Как инженер отмечу, что ключевым отличием данной модели является использование электронного расцепителя PXR 20 вместо стандартных термомагнитных элементов. Это позволяет реализовать полную селективность защиты благодаря регулировке параметров Long (L), Short (S) и Instantaneous (I). Расшифровка маркировки: PDG2 — типоразмер 2 (до 225А), 3 — количество полюсов, K — класс прерывания 50кА, 0150 — номинал 150А, E2 — тип расцепителя PXR20 LSI. Модель NK поставляется без терминалов, что удобно для интеграции в системы с индивидуальными шинными сборками.
Cutler Hammer, Div of Eaton
Cutler-Hammer (Eaton) обычно рассматривают в контексте низковольтного распределения питания, motor control, panelboards, automatic transfer switches и других компонентов для промышленных и коммерческих электроустановок. При подборе таких изделий важны номинальный ток, напряжение, отключающая способность, исполнение, условия монтажа и соответствие конкретной схеме питания или управления. Для инженерных задач особенно важно учитывать, что бренд Cutler-Hammer связан с исторической и действующей продуктовой экосистемой Eaton, поэтому при замене, модернизации и сервисе нужно сверять не только маркировку, но и datasheet, серию и совместимость с существующим оборудованием. Такой подход снижает риск ошибок при подборе и помогает корректно интегрировать компоненты в действующую электротехническую систему.
