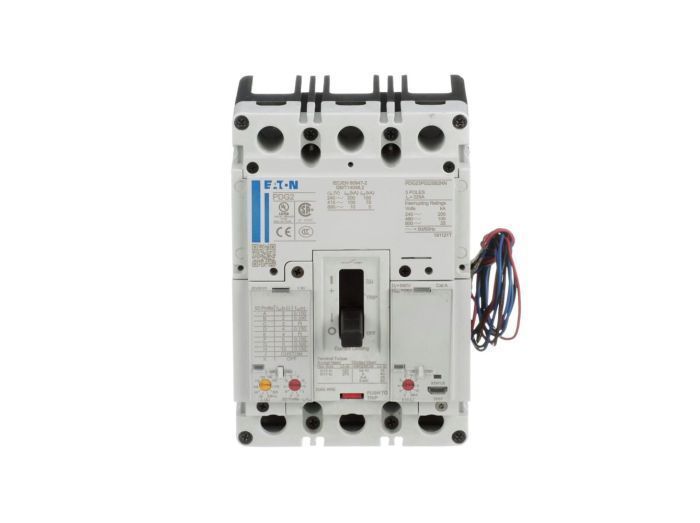

Cutler Hammer, Div of Eaton PDG23K0225B2NL

Артикул: PDG23K0225B2NL
Изготовитель: Cutler Hammer, Div of Eaton
Thumbnail 0
Cutler Hammer, Div of Eaton PDG23K0225B2NL 0
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики PDG23K0225B2NL

Раздел
Формованный корпус
Подраздел
Cutler Hammer, Div of Eaton
Вес
  • Номинальный ток: 225 Ампер
  • Количество полюсов: 3P (трехфазная система)
  • Напряжение изоляции: до 600 В переменного тока
  • Тип расцепителя: Электронный (PXR10), функции L-S-I
  • Предельная коммутационная способность (Icu): 50 кА при 480В
  • Монтаж: Стационарное исполнение на монтажную панель
  • Совместимость с аксессуарами: Поддержка доп. контактов, независимых расцепителей и мотор-приводов серии PDG2
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Cutler Hammer, Div of Eaton на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Электронный расцепитель PXR10 с защитой LSI (Long, Short, Instantaneous)
Высокая отключающая способность: 50 кА при 480 В
Компактный типоразмер Frame 2 для экономии места в ГРЩ
Глобальная сертификация серии Power Defense для международных проектов
Повышенная точность срабатывания по сравнению с термомагнитными аналогами
Применение
Главные распределительные щиты (ГРЩ) промышленных предприятий.
Защита фидеров в центрах обработки данных (ЦОД) и коммерческой недвижимости.
Управление электроснабжением насосных станций и мощных компрессорных установок.
В составе комплектных трансформаторных подстанций (КТП) для защиты отходящих линий.
Преимущества
Микропроцессорная точность: Расцепитель PXR10 минимизирует риск ложных срабатываний и обеспечивает стабильность характеристик вне зависимости от температуры окружающей среды.
Улучшенная селективность: Регулировки LSI (выдержка времени и пороги срабатывания) позволяют точно координировать работу выключателя с выше- и нижестоящими устройствами защиты.
Эффективный теплоотвод: Конструкция корпуса серии PDG оптимизирована для работы при высоких номинальных токах с минимальным перегревом контактных групп.
Простота диагностики: Электронный модуль обеспечивает базовые функции самодиагностики и индикации состояния защиты.
FAQ

Можно ли настроить параметры защиты LSI без специального оборудования?

Да, настройки расцепителя PXR10 осуществляются с помощью поворотных переключателей или интерфейса на лицевой панели выключателя, что позволяет оперативно адаптировать защиту под текущую нагрузку.


Какова периодичность технического обслуживания данного выключателя?

Рекомендуется проводить визуальный осмотр и проверку затяжки клемм раз в год. Электронный расцепитель является необслуживаемым, однако рекомендуется проводить функциональное тестирование (кнопка Push-to-Trip) каждые 6-12 месяцев.


Входит ли в комплект поставки межфазные перегородки или клеммные крышки?

Стандартная комплектация включает сам выключатель с предустановленным расцепителем. Дополнительные аксессуары, такие как наконечники для кабеля или межфазные изоляторы, подбираются отдельно в зависимости от типа подключения.


Cutler Hammer, Div of Eaton PDG23K0225B2NL
Автоматический выключатель Eaton PDG23K0225B2NL серии Power Defense представляет собой современное решение для защиты распределительных сетей промышленного назначения. Как инженерное решение, данная модель выделяется использованием микропроцессорного расцепителя PXR10. Маркировка PDG23K0225B2NL расшифровывается как: серия Power Defense (PDG), типоразмер 2, 3-полюсное исполнение, класс прерывания K (50 кА), номинальный ток 225А. В отличие от стандартных выключателей, наличие LSI-защиты позволяет гибко настраивать параметры перегрузки и селективности, что критически важно для предотвращения каскадных отключений в сложных энергосистемах. Этот аппарат идеален для интеграции в системы, где требуется высокая плотность монтажа и прецизионная защита силовых цепей.
Cutler Hammer, Div of Eaton
Cutler-Hammer (Eaton) обычно рассматривают в контексте низковольтного распределения питания, motor control, panelboards, automatic transfer switches и других компонентов для промышленных и коммерческих электроустановок. При подборе таких изделий важны номинальный ток, напряжение, отключающая способность, исполнение, условия монтажа и соответствие конкретной схеме питания или управления. Для инженерных задач особенно важно учитывать, что бренд Cutler-Hammer связан с исторической и действующей продуктовой экосистемой Eaton, поэтому при замене, модернизации и сервисе нужно сверять не только маркировку, но и datasheet, серию и совместимость с существующим оборудованием. Такой подход снижает риск ошибок при подборе и помогает корректно интегрировать компоненты в действующую электротехническую систему.
