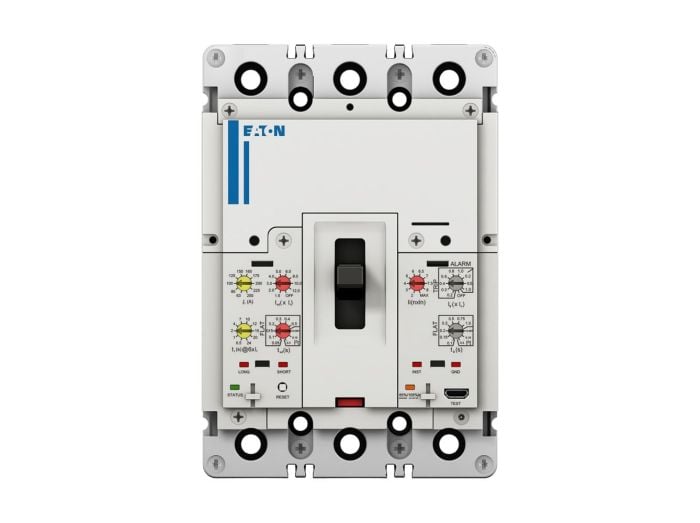

Cutler Hammer, Div of Eaton PDG24F0060E3ZJ

Артикул: PDG24F0060E3ZJ
Изготовитель: Cutler Hammer, Div of Eaton
Thumbnail 0
Cutler Hammer, Div of Eaton PDG24F0060E3ZJ 0
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики PDG24F0060E3ZJ

Раздел
Формованный корпус
Подраздел
Cutler Hammer, Div of Eaton
Вес
  • Номинальный ток: 60 Ампер
  • Конфигурация полюсов: 4P (4 полюса, защита нейтрали включена)
  • Напряжение изоляции: до 600 В AC
  • Предельная отключающая способность (Icu): 25 кА при 480 В
  • Тип расцепителя: Электронный PXR20 (LSIG)
  • Типоразмер корпуса: Frame 2 (PD2)
  • Монтаж: Стационарное исполнение (болтовое соединение или терминалы)
  • Рабочий диапазон температур: от -20°C до +70°C
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Cutler Hammer, Div of Eaton на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Микропроцессорный расцепитель PXR20 с функциями LSIG для прецизионной защиты
Четырехполюсное исполнение (4P) для полной защиты нейтрали
Номинальная отключающая способность 25 кА при 480 В (стандартная серия F)
Глобальная сертификация Power Defense: соответствие стандартам UL, CSA, CE и CCC
Компактный типоразмер Frame 2, оптимизированный для плотного монтажа в щитах
Применение
Системы распределения электроэнергии на промышленных предприятиях и в ЦОД.
Защита групповых линий в главных распределительных щитах (ГРЩ) и вводно-распределительных устройствах (ВРУ).
Управление и защита электродвигателей в составе станций управления при использовании с контакторами.
Объекты коммерческой недвижимости с жесткими требованиями к пожарной безопасности и селективности защиты.
Применение в качестве вводного аппарата в щитах автоматики (ШУ, ЩА) для защиты 4-проводных цепей.
Преимущества
Интеллектуальная защита LSIG: Электронный расцепитель позволяет тонко настроить выдержку времени и пороги срабатывания, минимизируя риск ложных отключений.
Встроенная защита от замыкания на землю (Ground Fault): Повышает безопасность эксплуатации оборудования и исключает необходимость установки дополнительных реле.
Улучшенная диагностика: Интерфейс PXR20 позволяет контролировать состояние цепи и проводить тестирование расцепителя без внешних высоковольтных источников.
Эффективная диспетчеризация: Возможность интеграции в системы мониторинга энергопотребления через коммуникационные модули (при доукомплектации).
Высокая эксплуатационная надежность: Механический ресурс рассчитан на интенсивную работу в тяжелых промышленных условиях.
FAQ

В чем преимущество расцепителя PXR20 LSIG перед стандартными тепловыми расцепителями?

PXR20 — это микропроцессорное устройство, которое обеспечивает высокую точность настройки (шаг регулировки тока) и стабильность параметров, не зависящую от температуры окружающей среды внутри щита. Функции LSIG позволяют реализовать полную селективность защиты, отсекая только поврежденный участок сети.


Требуется ли регулярное техническое обслуживание данного выключателя?

Благодаря электронной системе управления PDG24F не требует частой калибровки. Рекомендуется ежегодный визуальный осмотр затяжки клемм и проверка работоспособности кнопкой 'Push-to-Trip'. Электронный блок PXR20 также позволяет проводить функциональное тестирование без демонтажа устройства.


Подходит ли этот аппарат для экспорта оборудования в другие страны?

Да, серия Power Defense является глобальной платформой Eaton. Данная модель сертифицирована по стандартам UL (Северная Америка), IEC/CE (Европа), CSA (Канада) и CCC (Китай), что делает её универсальным решением для OEM-производителей, работающих на международный рынок.


Cutler Hammer, Div of Eaton PDG24F0060E3ZJ
Автоматический выключатель Eaton PDG24F0060E3ZJ относится к передовой серии Power Defense, разработанной для обеспечения надежной защиты распределительных сетей в промышленных и коммерческих условиях. Как инженерное решение, данная модель выделяется использованием электронного расцепителя PXR20, который обеспечивает не только базовую защиту от перегрузок и КЗ, но и селективность благодаря регулировкам LSIG (Long, Short, Instantaneous, Ground Fault). Маркировка PDG24F указывает на второй типоразмер корпуса (Frame 2), четырехполюсную конфигурацию и отключающую способность 25 кА. Наличие четвертого полюса делает этот аппарат незаменимым в системах с нелинейными нагрузками, где требуется разрыв или защита нейтрального проводника. В отличие от стандартных термомагнитных аналогов, серия PDG2 обеспечивает более высокую точность срабатывания и стабильность характеристик в широком диапазоне температур.
