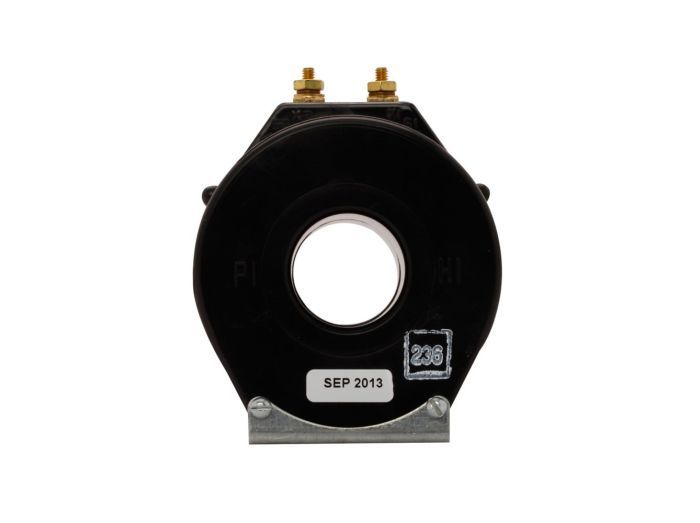

Cutler Hammer, Div of Eaton W190-025

Артикул: W190-025

Изготовитель: Cutler Hammer, Div of Eaton

Новый продукт Запросить стоимость и остатки 693 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики W190-025

Раздел

Трансформаторы тока

Подраздел

Cutler Hammer, Div of Eaton

Вес

Номинальный ток: 25 Ампер первичный, 5 Ампер вторичный.
Совместимость: Подходит для любых амперметров и счетчиков с входом 5А.
Монтаж: Требуется наличие монтажной панели (установка на лапы/основание).
Ограничения: Предназначен для использования в сухих помещениях; при установке вне помещений требуется шкаф с IP54 и выше.
Изоляция: Соответствует стандартам Eaton для низковольтного измерительного оборудования.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Cutler Hammer, Div of Eaton на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Коэффициент трансформации 25:5 для высокоточных измерений при малых токах

Конструкция Wound Primary (намотанная первичная обмотка) обеспечивает стабильность класса точности

Solid Core (цельный сердечник) гарантирует неизменность магнитных характеристик в течение всего срока службы

Надежное основание (Foot Mounted) для жесткого монтажа в шкафах управления

Винтовые клеммы (Screw Terminals) обеспечивают надежный контакт и простоту пусконаладки

Применение

Системы автоматизированного контроля и учета электроэнергии (АСКУЭ) на промышленных предприятиях.

Мониторинг состояния асинхронных двигателей в составе щитов МСС (Motor Control Centers).

Защита технологического оборудования от перегрузок по току в цепях до 25А.

Лабораторные стенды и испытательные установки, требующие стабильного коэффициента трансформации.

Преимущества

Прецизионная точность на малых токах: Намотанная обмотка исключает зависимость точности от положения центрального проводника.

Высокая термическая стойкость: Массивный корпус (1.81 кг) эффективно рассеивает тепло при пиковых нагрузках.

Долговечность магнитной системы: Цельный сердечник не подвержен вибрационному износу и деградации со временем.

Безопасность подключения: Винтовые терминалы с защитой исключают случайное размыкание вторичной цепи.

FAQ

Можно ли использовать данный трансформатор с цифровым контроллером, рассчитанным на 1А?

Напрямую — нет. Данная модель имеет выход 5А. Для подключения к входам 1А потребуется промежуточное согласующее устройство или выбор другой модели трансформатора с соответствующим выходом.

Требуется ли техническое обслуживание сердечника или обмоток?

Конструкция Solid Core не требует обслуживания. Рекомендуется ежегодная проверка момента затяжки винтовых терминалов, так как вибрация в промышленных условиях может ослабить контакты.

В чем преимущество исполнения Wound Primary перед обычным тороидальным трансформатором?

В обычном трансформаторе точность зависит от того, как проложен кабель через окно. В Wound Primary первичная цепь уже встроена в устройство, что гарантирует заводскую точность измерения 25:5 вне зависимости от внешних факторов монтажа.

Cutler Hammer, Div of Eaton W190-025

Трансформатор тока Eaton Cutler Hammer W190-025 представляет собой профессиональное решение для систем технологического учета и автоматизации. В отличие от стандартных трансформаторов с проходным окном, модель W190-025 использует намотанную первичную обмотку (Wound Primary), что является критическим преимуществом при работе с низкими первичными токами (25 А). Такая конструкция минимизирует погрешность измерения, которая часто возникает у аналогов из-за неплотного расположения проводника в окне.

Маркировка серии W190 указывает на промышленное исполнение с повышенной механической прочностью. Индекс 025 определяет номинал первичного тока. Данное устройство идеально подходит для интеграции в системы мониторинга нагрузки электродвигателей и распределительных щитов, где требуется передача сигнала 5А на измерительный прибор или контроллер при номинальной нагрузке линии в 25А. Выбор этой модели оправдан в проектах, где надежность и повторяемость результатов измерений приоритетнее габаритов.
