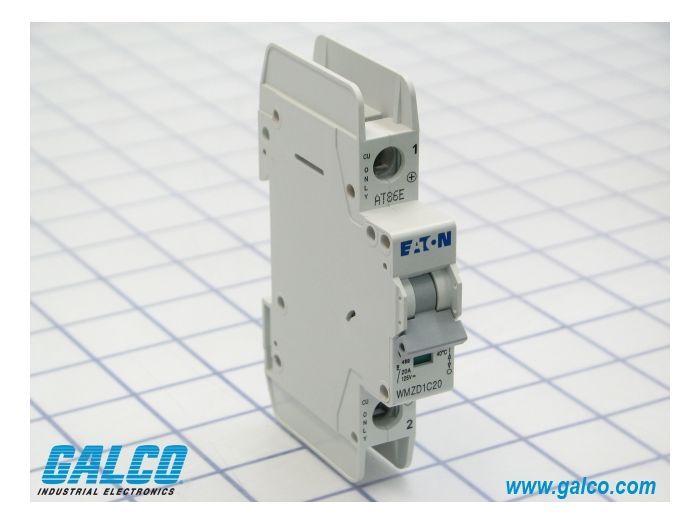

Cutler Hammer, Div of Eaton WMZD1C20

Артикул: WMZD1C20

Изготовитель: Cutler Hammer, Div of Eaton

Новый продукт Запросить стоимость и остатки по запросу Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики WMZD1C20

Раздел

Миниатюра

Подраздел

Cutler Hammer, Div of Eaton

Вес

Тип расцепителя: Тепломагнитный, нерегулируемый.
Монтаж: Стандартная DIN-рейка 35 мм (IEC/EN 60715).
Номинальное напряжение: 277 VAC (однофазное), до 480 VAC (в составе многополюсных сборок).
Совместимость по подключению: Поддержка шинных соединителей для быстрой инсталляции групп MCB.
Температурный режим: Оптимизирован для работы в закрытых промышленных панелях (требуется учет поправочных коэффициентов при плотном монтаже).
Ограничения: Класс защиты IP20 — установка строго в защищенные оболочки/шкафы.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Cutler Hammer, Div of Eaton на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Сертификация UL 489: одобрен для защиты ответвлений (Branch Circuit Protection), а не только как дополнительная защита.

Рейтинг SWD (Switching Duty): оптимизирован для регулярной коммутации люминесцентных осветительных нагрузок.

Высокая отключающая способность: 10 kAIC при напряжении до 277/480 VAC.

Токоограничивающая конструкция: сверхбыстрое гашение дуги минимизирует тепловое разрушение проводки при КЗ.

Кривая C: идеальный баланс для защиты цепей с умеренными пусковыми токами (индуктивные нагрузки).

Применение

Защита цепей питания и управления в шкафах автоматизации полупроводникового производства.

Коммутация и защита линий люминесцентного и светодиодного освещения в коммерческих зданиях.

Обеспечение селективной защиты в распределительных щитах с рабочим напряжением до 277 В на полюс.

Интеграция в системы управления электроприводами, где требуются компактные MCB с характеристикой 'C'.

Применение в OEM-оборудовании, требующем сертификации для североамериканского рынка (UL).

Преимущества

Game-Changer в безопасности: Соответствие стандарту UL 489 гарантирует увеличенные зазоры и пути утечки, что необходимо для защиты силовых цепей управления по стандартам UL 508A.

Стойкость к пусковым токам: Характеристика 'C' позволяет избежать ложных срабатываний при включении двигателей малой мощности, трансформаторов и систем освещения.

Специализация на освещении: Маркировка SWD подтверждает, что контакты выключателя рассчитаны на специфические нагрузки газоразрядных ламп, предотвращая их сваривание.

Эффективность монтажа: Совместимость со стандартными гребенчатыми шинами и клеммными фидерами Eaton позволяет собирать компактные массивы выключателей с минимальными затратами времени на разводку.

Промышленная надежность: Вибростойкое крепление на 35-мм DIN-рейку и прочный корпус рассчитаны на эксплуатацию в условиях непрерывного производства.

FAQ

В чем разница между WMZD (UL 489) и стандартными выключателями UL 1077?

Устройства UL 489, такие как WMZD1C20, сертифицированы как самостоятельные средства защиты ответвлений и фидеров. Устройства UL 1077 являются лишь «дополнительными протекторами» и не могут использоваться для защиты конечных цепей там, где требуется UL 489 по кодексу NEC.

Как часто необходимо проверять затяжку клемм у данного автомата?

Для промышленных условий эксплуатации рекомендуется проводить тепловизионное обследование и проверку момента затяжки винтовых клемм один раз в год в рамках планового ТО электрощитового оборудования.

Поставляется ли выключатель с аксессуарами для шинного монтажа?

Базовая комплектация включает в себя только сам выключатель. Шинные соединители (Bus connectors) и клеммные терминалы (Feeder terminals) заказываются отдельно в зависимости от архитектуры вашего щита управления.

Cutler Hammer, Div of Eaton WMZD1C20

Автоматический выключатель Eaton WMZD1C20 — это прецизионное устройство защиты серии WMZD, разработанное для критически важных промышленных приложений, включая полупроводниковую отрасль. В отличие от стандартных бытовых модулей, данная модель соответствует строгому стандарту UL 489, что позволяет использовать её как основной аппарат защиты фидеров и распределительных цепей. Маркировка WMZD1C20 расшифровывается следующим образом: серия для монтажа на DIN-рейку (WMZD), 1 полюс, характеристика срабатывания 'C' (магнитная отсечка при 5-10 кратных перегрузках) и номинальный ток 20 Ампер. Комбинированный термомагнитный расцепитель обеспечивает надежную работу как при длительных перегрузках, так и при мгновенных коротких замыканиях в сложных технологических системах.

Cutler Hammer, Div of Eaton

Cutler-Hammer (Eaton) обычно рассматривают в контексте низковольтного распределения питания, motor control, panelboards, automatic transfer switches и других компонентов для промышленных и коммерческих электроустановок. При подборе таких изделий важны номинальный ток, напряжение, отключающая способность, исполнение, условия монтажа и соответствие конкретной схеме питания или управления. Для инженерных задач особенно важно учитывать, что бренд Cutler-Hammer связан с исторической и действующей продуктовой экосистемой Eaton, поэтому при замене, модернизации и сервисе нужно сверять не только маркировку, но и datasheet, серию и совместимость с существующим оборудованием. Такой подход снижает риск ошибок при подборе и помогает корректно интегрировать компоненты в действующую электротехническую систему.
