Cutler Hammer, Div of Eaton XN-4DO-24VDC-0.5A-P

Артикул: XN-4DO-24VDC-0.5A-P

Изготовитель: Cutler Hammer, Div of Eaton

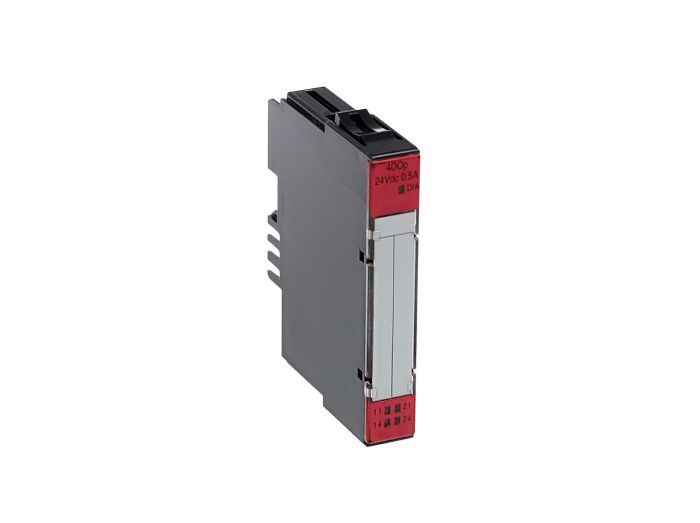

Cutler Hammer, Div of Eaton XN-4DO-24VDC-0.5A-P 0

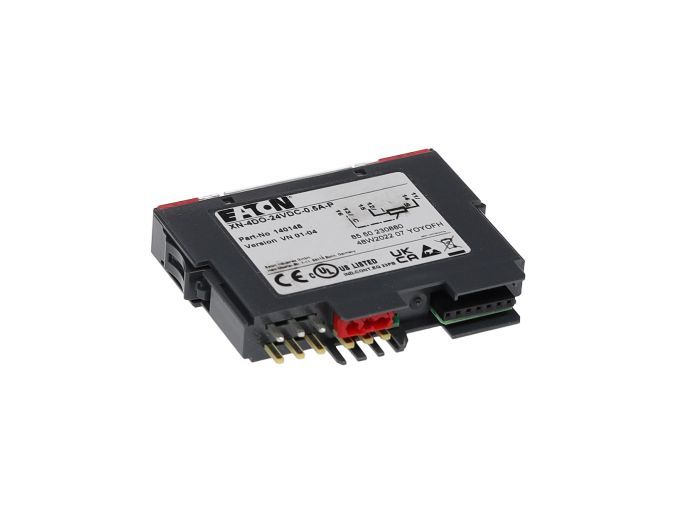

Cutler Hammer, Div of Eaton XN-4DO-24VDC-0.5A-P 1

Новый продукт Запросить стоимость и остатки 149 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики XN-4DO-24VDC-0.5A-P

Раздел

Системы ввода-вывода

Подраздел

Cutler Hammer, Div of Eaton

Вес

Логика выхода: PNP (переключение положительного потенциала).
Электрические параметры: Номинальное напряжение 24 В DC (допустимый диапазон 18–30 В).
Нагрузочная способность: Суммарный ток на модуль до 2 А (0.5 А на канал).
Интерфейс монтажа: Установка на базовые модули серии XN (пружинные или винтовые зажимы).
Условия эксплуатации: Рабочая температура от 0 до +55°C, степень защиты IP20.
Диагностические функции: Светодиоды состояния (Status LED) для каждого канала и общая индикация питания.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Cutler Hammer, Div of Eaton на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

4 независимых канала дискретных выходов с PNP-логикой

Компактная конструкция Plug-in для систем распределенного ввода-вывода XI/ON

Номинальный выходной ток 0.5 А на каждый канал при 24 В DC

Интегрированная защита от короткого замыкания и перегрузки

Светодиодная индикация состояния каждого выхода для оперативной диагностики

Применение

Управление пневмоостровами и соленоидными клапанами в автоматизированных сборочных линиях.

Коммутация промежуточных реле в системах управления двигателями и насосными станциями.

Подключение световых колонн и звуковых извещателей в системах промышленной безопасности.

Применение в составе распределенных узлов управления упаковочного и деревообрабатывающего оборудования.

Преимущества

Высокая эксплуатационная готовность: Поддержка функции «горячей замены» (Hot-Swap) минимизирует время простоя линии при обслуживании.

Интеллектуальное управление питанием: Низкое собственное тепловыделение модуля позволяет плотно размещать компоненты без риска перегрева системы.

Универсальность интеграции: Совместимость со шлюзами различных протоколов (PROFIBUS DP, CANopen, DeviceNet, Ethernet) делает модуль независимым от типа используемого ПЛК.

Экономия монтажного пространства: Тонкий форм-фактор позволяет значительно сократить габариты станций удаленного ввода-вывода (RIO).

FAQ

Нужно ли защищать выходы модуля при подключении индуктивной нагрузки?

Модуль оснащен встроенными демпфирующими диодами для гашения обратных всплесков напряжения. Однако при высокой частоте коммутации мощных индуктивностей (более 1 Гц) рекомендуется устанавливать дополнительные внешние RC-цепочки или диоды.

Как влияет короткое замыкание на одном канале на работу остальных выходов?

Модуль обладает селективной защитой. При возникновении короткого замыкания или перегрузки отключается только поврежденный канал, при этом остальные три выхода продолжают функционировать в штатном режиме.

Требуется ли специальное ПО для настройки этого модуля?

Настройка модуля осуществляется через конфигуратор мастер-контроллера (ПЛК) или специализированное ПО I/O-ASSISTANT. Параметры модуля передаются автоматически через шинный соединитель при инициализации сети.

Cutler Hammer, Div of Eaton XN-4DO-24VDC-0.5A-P

Модуль Eaton XN-4DO-24VDC-0.5A-P (серия XI/ON) представляет собой высоконадежное инженерное решение для построения систем распределенной автоматизации. Данный 4-канальный модуль предназначен для управления исполнительными механизмами: электромагнитными клапанами, контакторами и сигнальными лампами. Маркировка устройства четко определяет его характеристики: XN — принадлежность к модульной системе XI/ON, 4DO — наличие четырех цифровых выходов, 24VDC — стандартное промышленное напряжение питания, 0.5A — допустимая нагрузка на канал, P — положительная логика переключения (PNP). Использование этого модуля оптимально в задачах, где требуется высокая плотность каналов при ограниченном пространстве в шкафу управления. В отличие от бюджетных аналогов, модули Eaton обеспечивают исключительную электромагнитную совместимость и стабильность сигналов в условиях индустриальных помех.
