Cutler Hammer, Div of Eaton XTCE072DS1TD

Артикул: XTCE072DS1TD

Изготовитель: Cutler Hammer, Div of Eaton

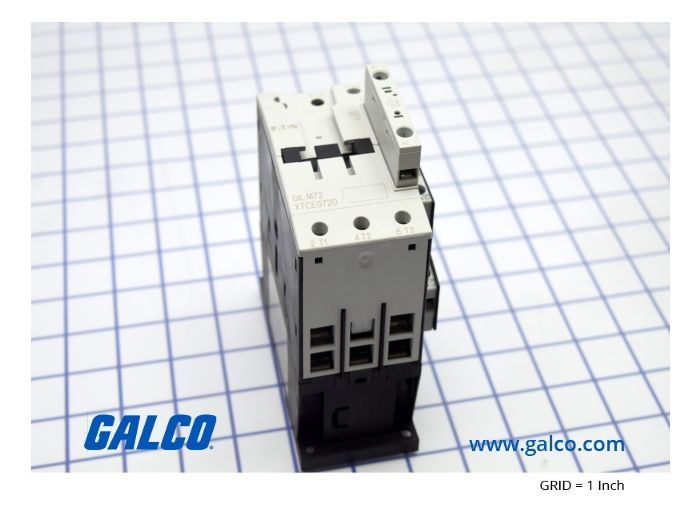

Cutler Hammer, Div of Eaton XTCE072DS1TD 0

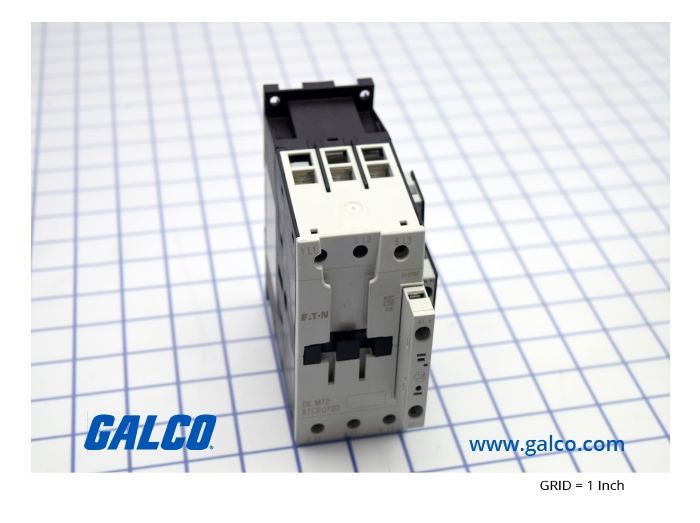

Cutler Hammer, Div of Eaton XTCE072DS1TD 1

Cutler Hammer, Div of Eaton XTCE072DS1TD 2

Новый продукт Запросить стоимость и остатки 547 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики XTCE072DS1TD

Раздел

Переменный ток нереверсивный

Подраздел

Cutler Hammer, Div of Eaton

Вес

Тип нагрузки: Индуктивная (AC-3) и активная (AC-1) нагрузки.
Напряжение управления: Постоянный ток (DC) в диапазоне 24-27 В.
Монтаж: Стандартная DIN-рейка 35 мм или монтажная панель (винтовое крепление).
Температурный режим: Эксплуатация от -25°C до +60°C без потери номинальных характеристик.
Степень защиты: IP20 (защита от прикосновения пальцами).
Сечение подключаемых проводников: Совместимость с жестким и гибким кабелем промышленного сечения.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Cutler Hammer, Div of Eaton на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Номинальный ток 72А (AC-3) для управления мощными электродвигателями до 37 кВт

Электронная катушка управления 24-27V DC с низким энергопотреблением

Встроенные дополнительные контакты 1NO (нормально открытый) и 1NC (нормально закрытый)

Компактный типоразмер Frame D для экономии места в шкафу управления

Соответствие международным стандартам IEC/EN 60947, UL и CSA

Применение

Управление приводами насосных станций и систем водоподготовки.

Тяжелое машиностроение: питание конвейерных лент и подъемных механизмов.

Системы вентиляции и кондиционирования (HVAC) большой мощности.

Автоматизация технологических процессов в химической и пищевой промышленности.

Преимущества

Энергоэффективность катушки: Снижение потребляемой мощности в режиме удержания уменьшает нагрузку на блоки питания 24В.

Высокая коммутационная способность: Оптимизированная дугогасительная камера гарантирует надежное размыкание цепей под нагрузкой AC-3.

Устойчивость к вибрациям: Зажимы терминалов обеспечивают надежный контакт даже в условиях постоянной вибрации промышленного оборудования.

Интеграция в SmartWire-DT: Возможность подключения к интеллектуальной системе связи Eaton для удаленной диагностики.

FAQ

Можно ли использовать данный контактор для реверсивного управления двигателем?

Данная модель является нереверсивной (FVNR). Для организации реверса необходимо использовать два таких контактора с установкой механической и электрической блокировки.

Каков расчетный ресурс работы контактов при номинальной нагрузке?

Электрический ресурс серии XT при нагрузке AC-3 составляет около 1 миллиона операций, а механический ресурс достигает 10 миллионов циклов при соблюдении условий эксплуатации.

Требуются ли дополнительные супрессоры (ограничители перенапряжений) для катушки?

В модели XTCE072DS1TD с электронной катушкой (TD) защита от перенапряжений уже встроена в заводской комплектации, дополнительные модули не требуются.

Cutler Hammer, Div of Eaton XTCE072DS1TD

Контактор Eaton XTCE072DS1TD представляет собой профессиональное решение серии XT (линейка Cutler-Hammer) для прямого пуска и остановки (FVNR) трехфазных двигателей. Как инженерное решение, данная модель выделяется использованием электронной системы управления катушкой, что минимизирует пусковые токи и тепловыделение внутри шкафа. Маркировка расшифровывается следующим образом: XT — серия IEC-контакторов, С — силовой контактор, E — глобальное исполнение, 072 — номинальный ток 72А, D — габарит корпуса, TD — катушка управления постоянным током 24-27В.

В отличие от бюджетных аналогов, XTCE072DS1TD обладает повышенным механическим ресурсом и стабильностью работы в условиях нестабильного напряжения цепи управления. Наличие встроенных вспомогательных контактов позволяет интегрировать устройство в системы автоматизации без приобретения дополнительных блоков, что упрощает монтаж и снижает общую стоимость спецификации.

Cutler Hammer, Div of Eaton

Cutler-Hammer (Eaton) обычно рассматривают в контексте низковольтного распределения питания, motor control, panelboards, automatic transfer switches и других компонентов для промышленных и коммерческих электроустановок. При подборе таких изделий важны номинальный ток, напряжение, отключающая способность, исполнение, условия монтажа и соответствие конкретной схеме питания или управления. Для инженерных задач особенно важно учитывать, что бренд Cutler-Hammer связан с исторической и действующей продуктовой экосистемой Eaton, поэтому при замене, модернизации и сервисе нужно сверять не только маркировку, но и datasheet, серию и совместимость с существующим оборудованием. Такой подход снижает риск ошибок при подборе и помогает корректно интегрировать компоненты в действующую электротехническую систему.
