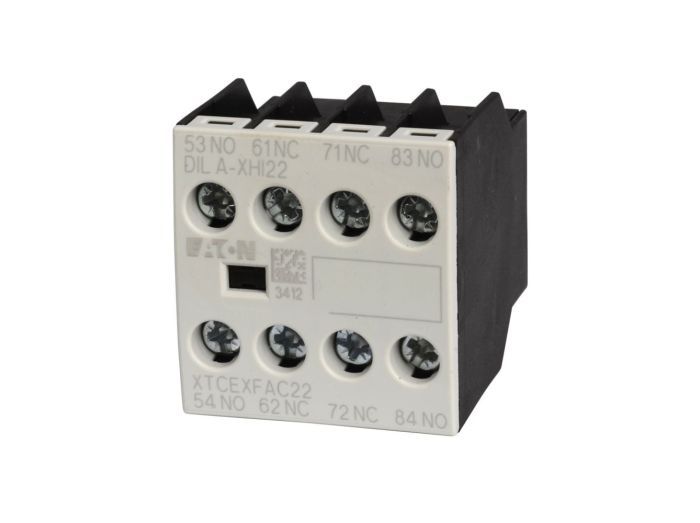

Cutler Hammer, Div of Eaton XTCEXFAG22

Артикул: XTCEXFAG22
Изготовитель: Cutler Hammer, Div of Eaton
Thumbnail 0
Cutler Hammer, Div of Eaton XTCEXFAG22 0
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики XTCEXFAG22

Раздел
Комплектующие для контакторов
Подраздел
Cutler Hammer, Div of Eaton
Вес
  • Совместимые серии: Eaton/Cutler Hammer XT Series (Frames D, E, F, G)
  • Номинальный ток (Ith): До 16А при температуре 60°C
  • Максимальное напряжение: 600В AC / 250В DC
  • Тип подключения: Винтовые клеммы с защитой от прикосновения
  • Рабочий диапазон температур: от -25°C до +60°C
  • Механический ресурс: до 10 млн циклов срабатывания
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Cutler Hammer, Div of Eaton на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Конфигурация контактов: 2NO (нормально открытые) + 2NC (нормально закрытые)
Тип установки: Фронтальный монтаж (Front Mount) для минимизации габаритов
Совместимость: Силовые контакторы Eaton серии XT (типоразмеры Frame D - G)
Маркировка Sequence A: Стандартизированная нумерация выводов для систем автоматизации
Сертификация: Полное соответствие стандартам IEC/EN 60947, UL и CSA
Применение
Дистанционный мониторинг: Передача данных о состоянии силовых контактов на входы контроллеров (PLC) в системах АСУ ТП.
Электрическая блокировка: Реализация логических связей в реверсивных схемах управления двигателями для предотвращения коротких замыканий.
Системы безопасности: Интеграция в цепи аварийного останова и световую индикацию режимов работы оборудования.
Каскадное управление: Построение сложных схем последовательного запуска мощных электроустановок.
Преимущества
Повышенная надежность сигнала: Применение износостойких сплавов в контактной группе гарантирует стабильную передачу сигнала даже при низких значениях тока (сухие контакты).
Эргономика монтажа: Механизм Snap-on обеспечивает фиксацию блока одним нажатием без использования отвертки, сокращая время сборки шкафа управления.
Оптимизация складских запасов: Универсальная совместимость с рамками D, E, F и G позволяет использовать один артикул для широкой линейки мощностей контакторов.
Промышленная защищенность: Корпус из негорючего полимера с высокой дугостойкостью обеспечивает безопасность эксплуатации в тяжелых условиях.
FAQ

Можно ли установить блок XTCEXFAG22 на контакторы серии Freedom или старые модели Cutler Hammer?

Нет, данный вспомогательный контакт разработан исключительно для метрической серии XT. Для подбора аксессуаров к сериям Freedom или Advantage требуются компоненты с соответствующими префиксами (например, C320).


Как влияет фронтальный монтаж блока на тепловой режим работы контактора?

Конструкция XTCEXFAG22 предусматривает наличие вентиляционных зазоров и не препятствует естественному охлаждению катушки контактора, поэтому снижения номинальных характеристик основного устройства не требуется.


Входит ли данный блок в стандартную комплектацию контакторов Frame D-G?

Нет, силовые контакторы данных типоразмеров обычно поставляются без встроенных вспомогательных контактов или с минимальным набором. XTCEXFAG22 заказывается отдельно как опциональный модуль расширения.


Cutler Hammer, Div of Eaton XTCEXFAG22
Вспомогательный контактный блок XTCEXFAG22 от Cutler Hammer (подразделение Eaton) представляет собой профессиональное решение для расширения возможностей управления и сигнализации силовых контакторов. Данный модуль предназначен для установки на фронтальную панель пускателей серии XT, что позволяет добавить четыре дополнительных сигнальных канала (2NO/2NC) без увеличения ширины устройства на DIN-рейке. Как инженерное решение, модель XTCEXFAG22 оптимизирована для работы в цепях обратной связи ПЛК и системах релейной логики. Использование системы Sequence A гарантирует интуитивно понятную топологию проводки, что существенно сокращает время на монтаж и снижает риск ошибок при пусконаладке. В отличие от универсальных аксессуаров, этот блок спроектирован с учетом специфики нагрузок типоразмеров D-G, обеспечивая высокую точность срабатывания и долговечность контактной группы.
Cutler Hammer, Div of Eaton
Cutler-Hammer (Eaton) обычно рассматривают в контексте низковольтного распределения питания, motor control, panelboards, automatic transfer switches и других компонентов для промышленных и коммерческих электроустановок. При подборе таких изделий важны номинальный ток, напряжение, отключающая способность, исполнение, условия монтажа и соответствие конкретной схеме питания или управления. Для инженерных задач особенно важно учитывать, что бренд Cutler-Hammer связан с исторической и действующей продуктовой экосистемой Eaton, поэтому при замене, модернизации и сервисе нужно сверять не только маркировку, но и datasheet, серию и совместимость с существующим оборудованием. Такой подход снижает риск ошибок при подборе и помогает корректно интегрировать компоненты в действующую электротехническую систему.
