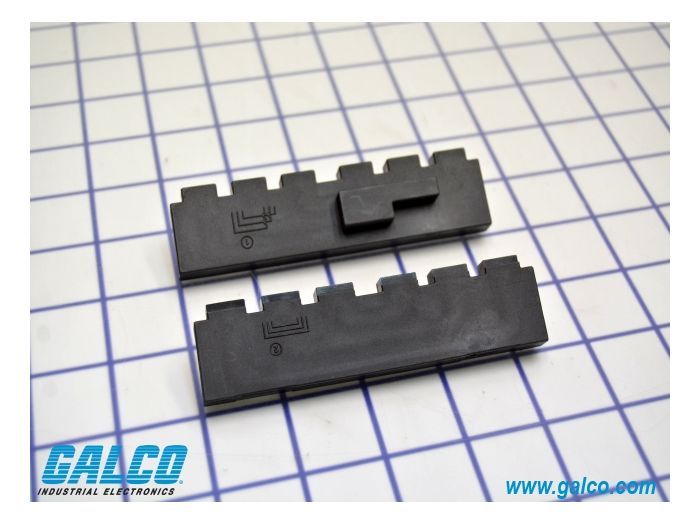

Cutler Hammer, Div of Eaton XTCEXRLD

Артикул: XTCEXRLD
Изготовитель: Cutler Hammer, Div of Eaton
Thumbnail 0
Thumbnail 1
Cutler Hammer, Div of Eaton XTCEXRLD 0
Cutler Hammer, Div of Eaton XTCEXRLD 1
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики XTCEXRLD

Раздел
Комплектующие для контакторов
Подраздел
Cutler Hammer, Div of Eaton
Вес
  • Совместимость: строго контакторы Eaton серии XT, типоразмер (Frame) D.
  • Тип соединения: жесткие формованные силовые линки.
  • Комплектация: набор шин для соединения линейной (вход) и нагрузочной (выход) сторон.
  • Рабочее напряжение: до 690В переменного тока.
  • Ограничения: не предназначен для использования с контакторами других типоразмеров (A, B, C) или сторонних производителей.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Cutler Hammer, Div of Eaton на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Специализированный комплект для создания реверсивных сборок на базе контакторов Frame D
Полная совместимость с линейкой Eaton/Moeller серии XT
Исключает риск ошибок при разводке силовых цепей
Обеспечивает жесткое и надежное соединение фаз без использования гибких проводников
Существенное сокращение габаритов готового узла управления двигателем
Применение
Сборка реверсивных пускателей для асинхронных двигателей мощностью до 18.5-37 кВт (в зависимости от категории AC-3).
Применение в системах управления грузоподъемными механизмами, кранами и лебедками.
Использование в приводах конвейерных лент с двусторонним направлением движения.
Автоматизация систем вентиляции и заслонок большой мощности.
Преимущества
Оптимизация монтажа: сокращение времени сборки реверсивной группы на 60-70% по сравнению с ручной нарезкой и обжимом кабеля.
Электробезопасность: конструкция шин минимизирует риск возникновения дуги между фазами при переключении.
Термическая стабильность: сечение и материал перемычек рассчитаны на номинальные токи контакторов Frame D, что предотвращает локальный перегрев.
Компактность: позволяет плотно компоновать оборудование на DIN-рейке или монтажной панели, экономя место в шкафу.
FAQ

Входит ли в комплект механическая блокировка для контакторов?

Нет, XTCEXRLD — это комплект электрических силовых соединений. Механическая блокировка (например, XTCEXMLD) заказывается отдельно для предотвращения одновременного включения обоих контакторов.


Требуется ли периодическая протяжка соединений данного комплекта?

Рекомендуется проводить проверку момента затяжки клемм согласно регламенту технического обслуживания распределительного щита (обычно раз в год), так как вибрации и температурные циклы могут влиять на винтовые зажимы.


Можно ли использовать этот комплект для сборки схемы «звезда-треугольник»?

Нет, данный артикул предназначен именно для реверсивной схемы. Для сборки «звезда-треугольник» (Star-Delta) существуют специализированные наборы перемычек, учитывающие иную логику соединения полюсов.


Cutler Hammer, Div of Eaton XTCEXRLD
Комплект силовых перемычек XTCEXRLD разработан для инженеров, стремящихся к максимальной надежности и эстетике электрощитового оборудования. Этот аксессуар предназначен для объединения двух стандартных контакторов Eaton серии XT в единую реверсивную схему. Использование заводского решения вместо кустарного изготовления перемычек гарантирует соблюдение межфазных расстояний и расчетную нагрузочную способность соединений.

Маркировка XTCEXRLD расшифровывается как аксессуар серии XT (XTCEX) для реверсивного соединения (RL) типоразмера D. В отличие от аналогов, данный комплект учитывает геометрию клемм Frame D, что исключает механические напряжения на зажимах контактора. Это идеальный выбор для систем, где критически важна скорость сборки и долговечность контактов при высоких пусковых токах.
