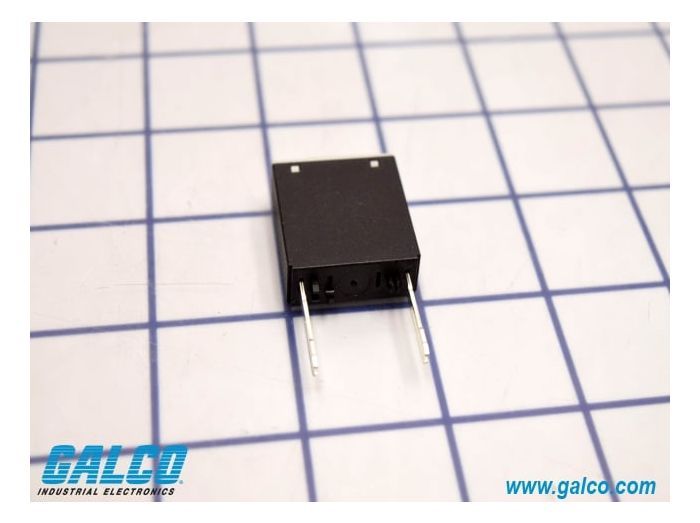

Cutler Hammer, Div of Eaton XTCEXRSFB

Артикул: XTCEXRSFB

Изготовитель: Cutler Hammer, Div of Eaton

Новый продукт Запросить стоимость и остатки 111 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики XTCEXRSFB

Раздел

Комплектующие для контакторов

Подраздел

Cutler Hammer, Div of Eaton

Вес

Тип ограничителя: Резистивно-емкостная цепь (RC-snubber).
Номинальное напряжение управления: 130–240 В переменного тока (AC).
Совместимость по типоразмеру: Контакторы Eaton XT, типоразмер (Frame) F.
Монтажное положение: Фронтальное или верхнее (в зависимости от модели контактора).
Ограничения: Не предназначен для цепей постоянного тока (DC).
Температурный режим: Эксплуатация в диапазоне от -25°C до +60°C.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Cutler Hammer, Div of Eaton на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Эффективное подавление импульсных перенапряжений (RC-цепь)

Широкий диапазон рабочего напряжения: 130–240 В AC

Полная совместимость с контакторами серии XT (Frame F)

Защита чувствительной электроники (ПЛК, датчики) от электромагнитных помех

Простой монтаж без использования специального инструмента

Применение

Промышленные системы управления двигателями (MCC) с интеграцией ПЛК.

Шкафы автоматизации систем вентиляции и кондиционирования (HVAC).

Станочное оборудование с высокой плотностью электронных компонентов.

Системы удаленного управления освещением и силовыми нагрузками.

Преимущества

Электромагнитная совместимость (ЭМС): Снижение уровня наведенных помех в цепях управления до безопасных значений.

Защита полупроводниковых выходов: Предотвращает выход из строя транзисторных и релейных модулей ПЛК при коммутации индуктивной нагрузки.

Продление ресурса катушки: Ограничение перенапряжений предотвращает микропробои межвитковой изоляции контактора.

Компактная интеграция: Устанавливается непосредственно на корпус контактора, не увеличивая габариты сборки в шкафу управления.

FAQ

Можно ли использовать этот RC-супрессор в цепи 24В DC?

Нет, модель XTCEXRSFB рассчитана строго на переменный ток (AC) в диапазоне 130–240В. Для цепей постоянного тока необходимо использовать диодные модули подавления перенапряжений.

Как проверить работоспособность модуля после длительной эксплуатации?

Проверка осуществляется путем измерения сопротивления и емкости при отключенном питании. Однако на практике основным признаком выхода из строя являются видимые термические повреждения или появление помех на соседнем оборудовании при срабатывании контактора.

Требуется ли соблюдение полярности при подключении супрессора?

Для RC-цепи в сетях переменного тока полярность подключения значения не имеет. Модуль устанавливается параллельно клеммам катушки управления A1-A2.

Cutler Hammer, Div of Eaton XTCEXRSFB

Модуль XTCEXRSFB представляет собой специализированный RC-супрессор (ограничитель перенапряжений) для контакторов Eaton серии Cutler-Hammer. Как инженерное решение, данное устройство критически важно для систем автоматизации, где контактор управляется напрямую выходами контроллера (ПЛК) или промежуточного реле. При отключении катушки контактора возникает значительный ЭДС самоиндукции, способный вызвать пробой изоляции или сбой в работе цифровых схем. Маркировка XTCEXRSFB указывает на принадлежность к аксессуарам XT-линейки, тип подавления (RC) и диапазон напряжения (130-240V).

В отличие от варисторных ограничителей, RC-цепь не только ограничивает пиковую амплитуду напряжения, но и снижает крутизну нарастания фронта импульса (du/dt), что является более щадящим режимом для изоляции катушки и коммутирующих контактов. Выбор этой модели оправдан в сетях переменного тока, где требуется минимизировать высокочастотный шум и обеспечить электромагнитную совместимость (ЭМС) оборудования.
