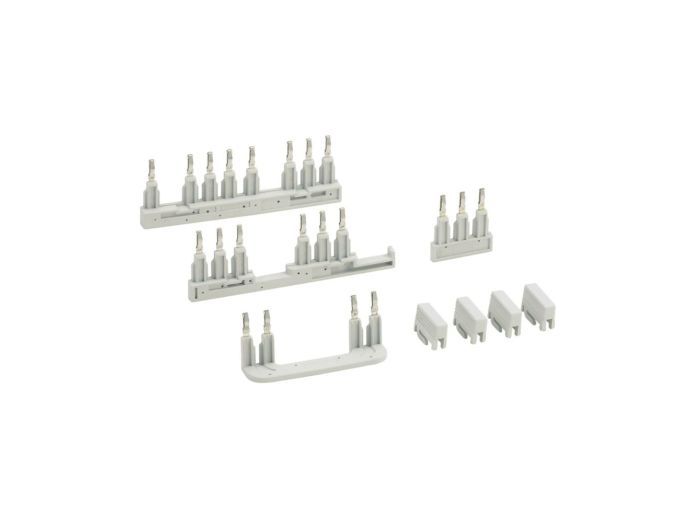

Cutler Hammer, Div of Eaton XTCEXSDLB

Артикул: XTCEXSDLB
Изготовитель: Cutler Hammer, Div of Eaton
Thumbnail 0
Cutler Hammer, Div of Eaton XTCEXSDLB 0
✅ Под заказ
ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики XTCEXSDLB

Раздел
Джемперы
Подраздел
Cutler Hammer, Div of Eaton
Вес
  • Совместимость: Только контакторы Eaton серии XT, Frame B (типоразмер B).
  • Тип соединения: Винтовые зажимы (силовые клеммы).
  • Конфигурация: Полный набор для соединения трех контакторов в сборку Y-Δ.
  • Материал: Электротехническая медь с защитным покрытием.
  • Ограничения: Не использовать с контакторами Frame C и выше; соблюдать момент затяжки, указанный в инструкции к контактору.
В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.
Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.
Не нашли продукцию?

Если вы не нашли продукцию бренда Cutler Hammer, Div of Eaton на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар
Особенности
Предназначен для контакторов серии XT (Frame B/Типоразмер B).
Комплект готовых перемычек для сборки схемы «Звезда-Треугольник».
Сокращение времени монтажа силовой части на 60% по сравнению с ручной разводкой.
Высокая виброустойчивость и надежность электрического контакта.
Соответствие международным стандартам IEC/EN 60947 и UL/CSA.
Применение
Сборка шкафов управления насосными станциями с плавным пуском.
Системы вентиляции и кондиционирования: управление мощными приводами вентиляторов.
Промышленные компрессорные установки, требующие снижения пусковых токов.
Модернизация существующих щитов управления на базе компонентов Eaton Moeller серии XT.
Преимущества
Минимизация ошибок монтажа: Геометрия шин исключает неправильное перекрестное соединение фаз.
Термическая стабильность: Материал проводников оптимизирован под номинальные токи Frame B, что предотвращает локальные перегревы.
Компактность в шкафу: Отсутствие лишних петель провода позволяет использовать кабель-каналы меньшего сечения и экономит пространство на DIN-рейке.
Эстетика и профессионализм: Обеспечивает заводской вид сборки, что важно для OEM-производителей и прохождения технического аудита.
FAQ

Можно ли использовать этот комплект с контакторами других производителей (например, ABB или Schneider Electric)?

Нет, геометрия и шаг клемм XTCEXSDLB строго рассчитаны под посадочные места серии Eaton XT (Frame B). Для других брендов требуются их специфические аксессуары.


Требуется ли обслуживание перемычек в процессе эксплуатации?

Рекомендуется проводить периодическую проверку момента затяжки винтов (через 1 месяц после ввода в эксплуатацию, далее раз в год), как и для любых силовых соединений в распределительных щитах.


Что входит в комплект поставки XTCEXSDLB?

В комплект входят все необходимые жесткие соединительные мостики (перемычки) для формирования силовой части схемы «Звезда-Треугольник» между тремя контакторами.


Cutler Hammer, Div of Eaton XTCEXSDLB
Комплект силовых перемычек Eaton XTCEXSDLB (Cutler Hammer) является специализированным решением для интеграции пусковых сборок «Звезда-Треугольник» на базе контакторов типоразмера B. Как инженерное решение, данный кит устраняет необходимость ручного изготовления кабельных перемычек, что критически важно для соблюдения фазировки и минимизации переходного сопротивления в силовых цепях. Маркировка FR B (Frame B) указывает на совместимость с контакторами малых мощностей (обычно до 15А), обеспечивая идеальную геометрическую соосность клемм. Использование жестких шин вместо гибкого провода повышает общую жесткость конструкции и исключает риск случайного ослабления зажимов при эксплуатации оборудования в условиях вибрации.
Cutler Hammer, Div of Eaton
Cutler-Hammer (Eaton) обычно рассматривают в контексте низковольтного распределения питания, motor control, panelboards, automatic transfer switches и других компонентов для промышленных и коммерческих электроустановок. При подборе таких изделий важны номинальный ток, напряжение, отключающая способность, исполнение, условия монтажа и соответствие конкретной схеме питания или управления. Для инженерных задач особенно важно учитывать, что бренд Cutler-Hammer связан с исторической и действующей продуктовой экосистемой Eaton, поэтому при замене, модернизации и сервисе нужно сверять не только маркировку, но и datasheet, серию и совместимость с существующим оборудованием. Такой подход снижает риск ошибок при подборе и помогает корректно интегрировать компоненты в действующую электротехническую систему.
