Cutler Hammer, Div of Eaton XTCR009B01A

Артикул: XTCR009B01A

Изготовитель: Cutler Hammer, Div of Eaton

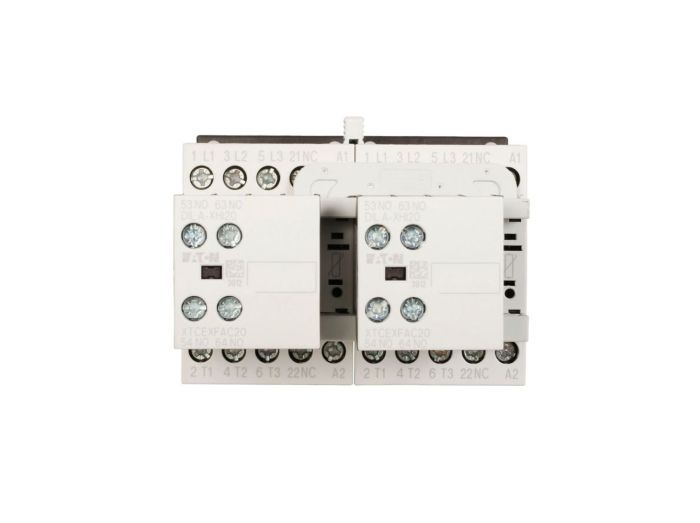

Cutler Hammer, Div of Eaton XTCR009B01A 0

Новый продукт Запросить стоимость и остатки 312 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики XTCR009B01A

Раздел

Реверс переменного тока

Подраздел

Cutler Hammer, Div of Eaton

Вес

Электрические параметры: Номинальный ток 9A (AC-3), напряжение изоляции 690V.
Катушка управления: Напряжение 110V 50Hz / 120V 60Hz, допустимые колебания напряжения 85-110%.
Конфигурация контактов: 3 силовых полюса + 1 вспомогательный NC контакт на каждом плече.
Монтаж и присоединение: Крепление на DIN-рейку 35 мм или монтажную панель; винтовые клеммы под стандартный инструмент.
Условия эксплуатации: Температурный диапазон от -25°C до +60°C; степень защиты IP20.
Совместимость: Полная интеграция с тепловыми реле серии XTOB для комплексной защиты двигателя.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Cutler Hammer, Div of Eaton на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Полнофункциональная реверсивная сборка (FVR) для управления двунаправленным движением двигателей.

Компактный типоразмер Frame B (ширина 45 мм), экономящий до 30% места в шкафу управления.

Двухчастотная катушка управления: 110В/50Гц и 120В/60Гц для универсального применения.

Номинальный рабочий ток 9А (категория AC-3), оптимизированный для нагрузок до 4 кВт при 400В.

Встроенная механическая и электрическая блокировка для защиты от межфазного замыкания.

Применение

Автоматизация конвейерных линий: Управление реверсом ленты для подачи и возврата продукции.

Подъемно-транспортные механизмы: Привод лебедок, тельферов и мостовых кранов.

Системы вентиляции: Изменение направления вращения осевых вентиляторов для режима вытяжки/притока.

Станочное оборудование: Управление подачей суппортов и вращением шпинделей в металлообрабатывающих центрах.

Запорная арматура: Привод электрозадвижек и заслонок в системах водоснабжения и отопления.

Преимущества

Заводская блокировка безопасности: Механическая взаимосвязь исключает одновременное включение обоих направлений даже при ошибке в программном обеспечении контроллера.

Минимизация электромонтажа: Использование готовых соединительных мостиков сокращает время сборки щита и снижает вероятность ошибок при подключении силовой части.

Высокая коммутационная способность: Контакты из серебросодержащего сплава обеспечивают стабильную работу в тяжелых режимах AC-3 и AC-4 (пуск с противовключением).

Эффективное теплорассеивание: Конструкция корпуса Frame B оптимизирована для работы в плотных рядах автоматики без критического перегрева.

FAQ

Можно ли заменить катушку управления на этом контакторе на 24V DC?

В серии XT катушки типоразмера Frame B являются несъемными элементами конструкции. Для изменения напряжения управления необходимо выбрать соответствующую модификацию (например, XTCR009B10TD для 24V DC).

Какое максимальное количество циклов включения в час допускает данная модель?

Контактор XTCR009B01A рассчитан на высокую частоту коммутации — до 5000 операций в час без нагрузки и до 600 операций в час при номинальной нагрузке AC-3, что подходит для интенсивных производственных процессов.

Требуется ли дополнительная сборка после покупки?

Нет, модель XTCR009B01A поставляется в полностью собранном виде, включая механическую блокировку и соединительные шины. Вам остается только закрепить устройство и подключить внешние кабели, что значительно снижает общую стоимость владения (TCO).

Cutler Hammer, Div of Eaton XTCR009B01A

Eaton XTCR009B01A — это профессиональное решение из флагманской линейки XT, предназначенное для реверсивного пуска трехфазных асинхронных двигателей. В отличие от кустарных сборок из двух отдельных пускателей, данная модель поставляется как единый заводской узел с предустановленными шинными соединениями и механической защитой от одновременного срабатывания. Маркировка XTCR расшифровывается как реверсивная конфигурация (R) контактора (C) серии XT. Индекс 009 указывает на номинал 9 Ампер, а суффикс 01A подтверждает наличие одного встроенного нормально-закрытого (NC) вспомогательного контакта и катушки переменного тока. Инженеры выбирают XTCR за исключительную износостойкость и соответствие глобальным стандартам IEC/EN 60947 и UL/CSA, что позволяет использовать его в проектах для экспорта в любую страну мира.
