Cutler Hammer, Div of Eaton XTCR009B21A

Артикул: XTCR009B21A

Изготовитель: Cutler Hammer, Div of Eaton

Cutler Hammer, Div of Eaton XTCR009B21A 0

Cutler Hammer, Div of Eaton XTCR009B21A 1

Cutler Hammer, Div of Eaton XTCR009B21A 2

Новый продукт Запросить стоимость и остатки 374 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики XTCR009B21A

Раздел

Реверс переменного тока

Подраздел

Cutler Hammer, Div of Eaton

Вес

Электрические параметры: Номинальный ток 9А (AC-3), напряжение изоляции до 600V AC.
Управляющее напряжение: Катушка переменного тока 110В (50Гц) / 120В (60Гц).
Конфигурация полюсов: 3 силовых полюса + встроенные вспомогательные контакты 2NO-1NC.
Монтаж: Стандартная DIN-рейка (35 мм) или винтовое крепление на панель.
Совместимость: Оптимизирован для совместной работы с тепловыми реле серии XT для защиты двигателя.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Cutler Hammer, Div of Eaton на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Реверсивная сборка (Full Voltage Reversing) на номинальный ток 9А (AC-3)

Компактный типоразмер Frame B для экономии места в шкафу управления

Универсальная катушка управления: 110В/50Гц или 120В/60Гц

Встроенная конфигурация вспомогательных контактов 2NO-1NC

Полное соответствие международным стандартам UL, CSA и классу защиты IP20

Применение

Управление приводами конвейерных лент и упаковочных линий с функцией реверса.

Автоматизация складских систем: подъемники, ворота и погрузочные механизмы.

Приводы запорной арматуры и задвижек в системах водоснабжения и вентиляции.

Станочное оборудование малой мощности, требующее частой смены направления вращения шпинделя или подачи.

Преимущества

Гарантированная безопасность: Интегрированная механическая и электрическая блокировка предотвращает одновременное замыкание обеих групп контактов.

Plug-In архитектура: Поддержка широкой линейки аксессуаров (дополнительные блоки контактов, супрессоры) сокращает время на пусконаладку.

Улучшенная защита: Исполнение IP20 Finger and Back-of-Hand Proof предотвращает случайное касание токоведущих частей.

Температурная стабильность: Широкий рабочий диапазон температур позволяет эксплуатировать устройство в суровых промышленных условиях без потери характеристик.

Гибкий монтаж: Установка как на стандартную DIN-рейку, так и непосредственно на монтажную панель.

FAQ

Можно ли заменить катушку управления на постоянный ток (DC) в этой модели?

Данная модель поставляется с катушкой на 110/120V AC. Для управления постоянным током необходимо заказывать соответствующую модификацию XTCR с суффиксом напряжения DC (например, TD или WD), так как конструкция магнитной системы оптимизирована под конкретный тип тока.

Каков механический ресурс реверсивного механизма блокировки?

Механическая блокировка в серии XT рассчитана на весь срок службы контакторов (миллионы операций). Она выполнена из износостойкого полимера, не требующего смазки или технического обслуживания при работе в нормальных условиях.

Чем XTCR009B21A лучше самосборной схемы из двух контакторов XTCE?

Заводская сборка XTCR проходит тестирование в сборе, включает оптимизированные соединительные шины и имеет более компактные габариты. Это исключает ошибки при монтаже силовых перемычек и гарантирует корректную работу механического взаимозацепления, что повышает окупаемость за счет снижения простоев.

Cutler Hammer, Div of Eaton XTCR009B21A

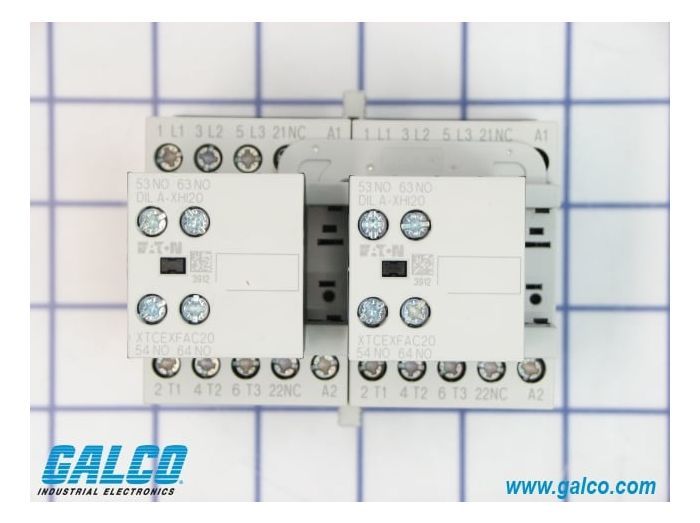

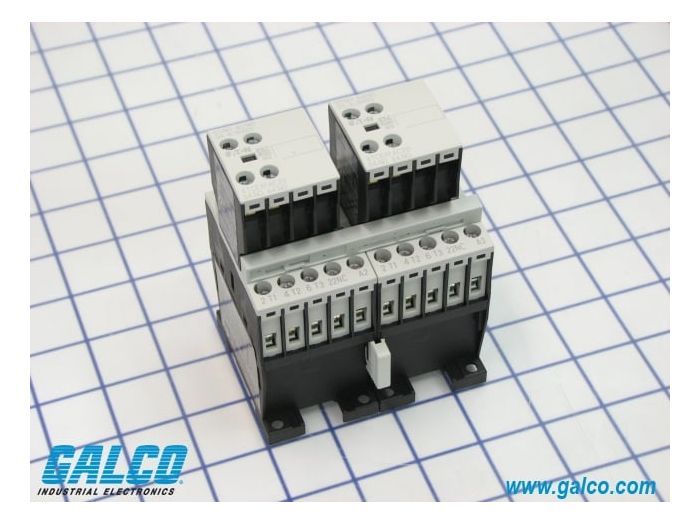

Контактор Eaton XTCR009B21A представляет собой готовую реверсивную сборку серии XT (IEC), специально разработанную для управления трехфазными электродвигателями с возможностью изменения направления вращения. В отличие от использования двух отдельных контакторов, модель XTCR поставляется с заводской механической блокировкой, что исключает риск межфазного короткого замыкания при ошибках управления. Маркировка устройства расшифровывается следующим образом: XT — серия управления двигателями, C — контактор, R — реверсивный (Reversing), 009 — номинальный ток 9А, B — типоразмер корпуса, 21 — набор встроенных доп. контактов (2 замыкающих, 1 размыкающий), A — код напряжения катушки 110/120V AC. Это идеальный выбор для систем, где критична надежность переключения и плотность монтажа.

Cutler Hammer, Div of Eaton

Cutler-Hammer (Eaton) обычно рассматривают в контексте низковольтного распределения питания, motor control, panelboards, automatic transfer switches и других компонентов для промышленных и коммерческих электроустановок. При подборе таких изделий важны номинальный ток, напряжение, отключающая способность, исполнение, условия монтажа и соответствие конкретной схеме питания или управления. Для инженерных задач особенно важно учитывать, что бренд Cutler-Hammer связан с исторической и действующей продуктовой экосистемой Eaton, поэтому при замене, модернизации и сервисе нужно сверять не только маркировку, но и datasheet, серию и совместимость с существующим оборудованием. Такой подход снижает риск ошибок при подборе и помогает корректно интегрировать компоненты в действующую электротехническую систему.
