Cutler Hammer, Div of Eaton XTFC025BCA

Артикул: XTFC025BCA

Изготовитель: Cutler Hammer, Div of Eaton

Cutler Hammer, Div of Eaton XTFC025BCA 0

Cutler Hammer, Div of Eaton XTFC025BCA 1

Новый продукт Запросить стоимость и остатки 675 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики XTFC025BCA

Раздел

Ручные контроллеры двигателей

Подраздел

Cutler Hammer, Div of Eaton

Вес

Номинальный ток (FLA): Модель рассчитана на работу в диапазоне до 25А (требуется сверка с конкретной уставкой двигателя).
Тип защиты: Класс 10 (стандартное время срабатывания при перегрузке), тепловая и электромагнитная отсечка.
Монтажные требования: Включает Line Side Adapter (LSA) для обеспечения необходимых зазоров по UL/IEC.
Интерфейс: Вспомогательные контакты 1NO-1NC для интеграции в системы диспетчеризации и сигнализации.
Исполнение: Открытое (IP20), предназначено для установки в защитные оболочки/шкафы.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Cutler Hammer, Div of Eaton на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Сертифицированная сборка UL 508 Type F (Combination Motor Controller) с адаптером линейной стороны (LSA)

Комплексная защита двигателя: тепловая (Class 10), магнитная (КЗ) и функция дистанционного управления

Визуальная индикация срабатывания (Visible Trip) и встроенная функция тестирования расцепителя

Фронтальное расположение клемм управления для удобства монтажа и обслуживания

Интегрированные вспомогательные контакты 1NO-1NC в стандартной комплектации

Применение

Системы управления насосными станциями и промышленными вентиляторами (HVAC).

Автоматизированные конвейерные линии и упаковочное оборудование.

Локальные щиты управления технологическими установками в химической и пищевой промышленности.

Модернизация существующих шкафов управления двигателями (MCC) для повышения категории безопасности.

Преимущества

Оптимизация пространства: Объединение функций разъединителя, защиты от короткого замыкания и контактора в одном корпусе экономит до 40% места на DIN-рейке.

Сокращение затрат на проектирование: Соответствие стандарту UL 508 Type F исключает необходимость установки дополнительных устройств защиты ветви (branch circuit protection).

Прецизионная настройка: Регулировочный диск на лицевой панели позволяет точно выставить рабочий ток двигателя (FLA), обеспечивая срабатывание защиты Class 10.

Повышенная надежность: Встроенные нагревательные элементы и магнитные расцепители гарантируют стабильную работу и защиту изоляции двигателя при перегрузках.

FAQ

Требуются ли дополнительные предохранители для этой модели при установке в шкаф?

Нет, XTFC025BCA сертифицирован как Combination Motor Controller (Type F), что означает наличие встроенной защиты от короткого замыкания, достаточной для защиты всей ветви согласно стандартам UL 508.

Как проверить работоспособность механизма расцепления без подачи аварийной нагрузки?

Устройство оснащено специальной функцией 'Test Trip', расположенной на передней панели. Она позволяет механически проверить срабатывание защиты и размыкание силовых и вспомогательных контактов.

Можно ли заменить отдельно контактор или автомат в этой сборке в случае выхода из строя?

Несмотря на то, что это собранный узел, компоненты серии XT IEC являются модульными. Однако для сохранения сертификации Type F рекомендуется использовать только оригинальные запасные части Eaton, соответствующие спецификации данной сборки.

Cutler Hammer, Div of Eaton XTFC025BCA

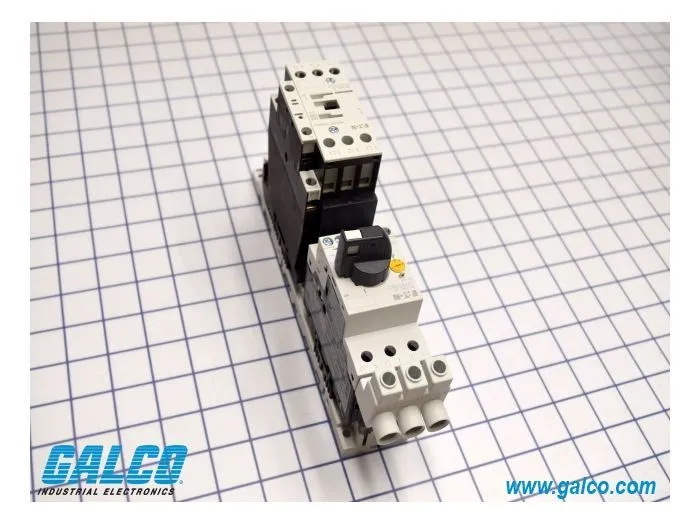

Модель XTFC025BCA от Eaton (Cutler Hammer) представляет собой высокопроизводительный нереверсивный ручной контроллер двигателя серии XT IEC. Это заводская сборка, объединяющая в себе автоматический выключатель защиты двигателя и контактор. Основная задача данного устройства — обеспечить надежный пуск, остановку и многоуровневую защиту электродвигателя в рамках одного компактного модуля. Использование XTFC025BCA позволяет отказаться от громоздких схем с отдельными предохранителями благодаря спецификации Type F, что делает его идеальным выбором для современных систем автоматизации с высокой плотностью монтажа.

Cutler Hammer, Div of Eaton

Cutler-Hammer (Eaton) обычно рассматривают в контексте низковольтного распределения питания, motor control, panelboards, automatic transfer switches и других компонентов для промышленных и коммерческих электроустановок. При подборе таких изделий важны номинальный ток, напряжение, отключающая способность, исполнение, условия монтажа и соответствие конкретной схеме питания или управления. Для инженерных задач особенно важно учитывать, что бренд Cutler-Hammer связан с исторической и действующей продуктовой экосистемой Eaton, поэтому при замене, модернизации и сервисе нужно сверять не только маркировку, но и datasheet, серию и совместимость с существующим оборудованием. Такой подход снижает риск ошибок при подборе и помогает корректно интегрировать компоненты в действующую электротехническую систему.
