Cutler Hammer, Div of Eaton XTFC1P6BBBD

Артикул: XTFC1P6BBBD

Изготовитель: Cutler Hammer, Div of Eaton

Cutler Hammer, Div of Eaton XTFC1P6BBBD 0

Новый продукт Запросить стоимость и остатки 563 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики XTFC1P6BBBD

Раздел

Ручные контроллеры двигателей

Подраздел

Cutler Hammer, Div of Eaton

Вес

Диапазон регулировки тока (FLA): 1.0 – 1.6 А (настройка через поворотный диск на передней панели).
Тип координации: UL 508 Type F (Combination Motor Controller).
Класс защиты от перегрузки: Class 10 (срабатывание менее чем за 10 секунд при 6-кратной перегрузке).
Вспомогательные контакты: 1NO-1NC (встроены по умолчанию).
Монтаж: Стандартная DIN-рейка 35 мм или монтажная панель.
Температурный режим: Компенсация температуры окружающей среды для стабильной работы защиты.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Cutler Hammer, Div of Eaton на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Сертификация UL 508 Type F: объединяет функции разъединителя, защиты от КЗ и тепловой перегрузки в одном блоке

Прецизионная настройка тока FLA: диапазон 1–1.6 А для точной защиты маломощных электродвигателей

Компактная сборка MMP + Contactor: экономит до 40% места в шкафу управления по сравнению с дискретными компонентами

Встроенная индикация срабатывания (Visible Trip) и функция тестирования расцепителя для быстрой диагностики

Укомплектован линейным адаптером (LSA) и вспомогательными контактами 1NO-1NC в стандартной версии

Применение

Управление маломощными насосными агрегатами и дозировочными установками в системах водоподготовки.

Привод конвейерных лент и упаковочных линий, где требуется высокая плотность монтажа компонентов в шкафу.

Системы вентиляции и кондиционирования (HVAC) для защиты двигателей вентиляторов мощностью до 0.55-0.75 кВт.

Станочное оборудование и OEM-решения, требующие сертификации по международным стандартам IEC/UL.

Преимущества

Координация типа F (Type F Coordination): Гарантирует безопасную работу и быстрое восстановление после короткого замыкания, исключая повреждение контактора при соблюдении условий эксплуатации.

Эффективность монтажа: Конструкция со встроенным линейным адаптером (LSA) и фронтальными входами управления минимизирует количество кабельных соединений и время сборки щита.

Многоуровневая защита: Сочетание настраиваемого теплового расцепителя и фиксированного магнитного элемента обеспечивает защиту как от длительных перегрузок, так и от мгновенных токов КЗ.

Диагностический функционал: Механический индикатор Trip и кнопка Test позволяют инженеру мгновенно определить причину остановки двигателя без использования измерительных приборов.

FAQ

Требуется ли устанавливать дополнительные предохранители перед XTFC1P6BBBD для защиты от короткого замыкания?

Нет, данное устройство сертифицировано как Combination Motor Controller Type F, что означает, что оно уже содержит в себе функции защиты цепи ответвления (Branch Circuit Protection). Установка дополнительных предохранителей не требуется.

Как проверить работоспособность механизма расцепления без подачи аварийной нагрузки?

Устройство оснащено встроенной функцией Test Trip. С помощью отвертки в специальном пазу на передней панели можно имитировать срабатывание защиты, что позволяет проверить логику работы вспомогательных контактов и системы управления.

В чем преимущество использования сборки XTFC перед покупкой отдельного автомата защиты двигателя и контактора?

Главное преимущество — протестированная заводская совместимость и сертификация как единого узла. Это гарантирует правильную координацию токов, сокращает габариты в шкафу и упрощает процесс закупки, так как вы получаете одно готовое изделие с одним артикулом.

Cutler Hammer, Div of Eaton XTFC1P6BBBD

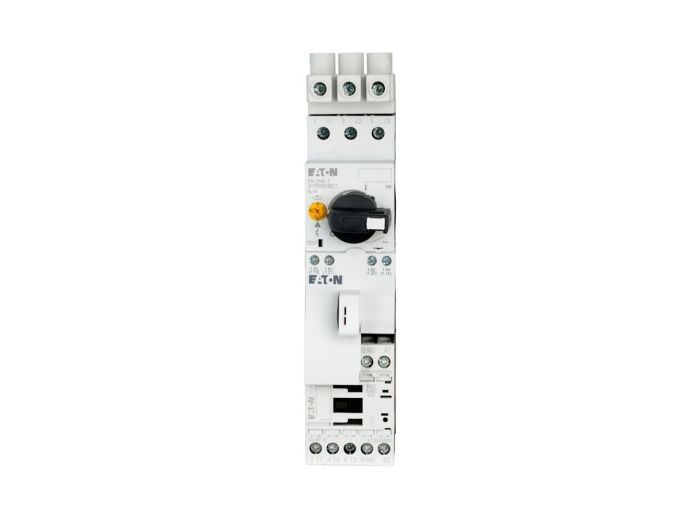

Модель XTFC1P6BBBD серии XT от Eaton (Cutler Hammer) представляет собой высокотехнологичный комбинированный контроллер двигателя (CMC), спроектированный для обеспечения максимальной надежности и компактности систем автоматизации. Устройство объединяет в себе ручной протектор двигателя (MMP) и контактор IEC, реализуя схему нереверсивного пуска (FVNR). Эксперты выбирают XTFC за соответствие стандарту Type F, что исключает необходимость установки дополнительных предохранителей или автоматических выключателей в цепи ответвления. Маркировка '1P6' определяет диапазон регулировки тепловой защиты от 1 до 1.6 Ампер, обеспечивая класс защиты 10 (Class 10 Overload Protection). Фронтальное расположение клемм управления значительно упрощает монтаж и обслуживание в плотно скомпонованных щитах управления.

Cutler Hammer, Div of Eaton

Cutler-Hammer (Eaton) — это узнаваемый бренд решений для распределения питания, коммутации и защиты электрических цепей, который давно ассоциируется с надежностью в промышленной и коммерческой электротехнике. Продукция под этим именем востребована там, где важны стабильная работа оборудования, безопасность эксплуатации и уверенный подбор компонентов для щитов, систем управления и силовой инфраструктуры. Бренд связан с широким направлением Eaton в области low-voltage power distribution and control systems, что делает его актуальным для задач модернизации, обслуживания и комплектации объектов. В нашем каталоге вы можете подобрать продукцию Cutler-Hammer (Eaton) по техническим параметрам и назначению, чтобы сократить риск ошибок при выборе и закупке.
