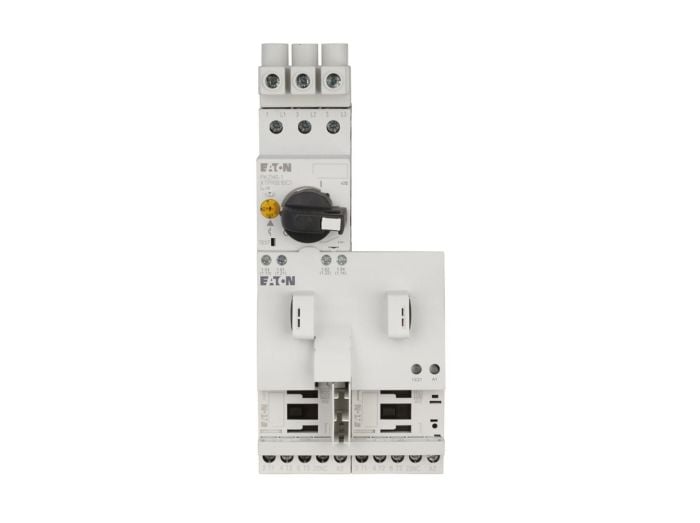

Cutler Hammer, Div of Eaton XTFR6P3BBTD

Артикул: XTFR6P3BBTD

Изготовитель: Cutler Hammer, Div of Eaton

Cutler Hammer, Div of Eaton XTFR6P3BBTD 0

Новый продукт Запросить стоимость и остатки 800 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики XTFR6P3BBTD

Раздел

Ручные контроллеры двигателей

Подраздел

Cutler Hammer, Div of Eaton

Вес

Диапазон тока защиты: 4.0 - 6.3 Ампер (настраиваемый)
Напряжение цепи управления: 24V DC (постоянный ток)
Тип сборки: Реверсивный (Full Voltage Reversing - FVR)
Класс защиты от перегрузки: Class 10 (стандартное время срабатывания)
Монтаж: DIN-рейка или монтажная плата через адаптер LSA
Рабочая температура: -25...+55 °C (без ухудшения характеристик)
Интерфейсы: Силовые клеммы с защитой от прикосновения, вспомогательные контакты 1NO/1NC

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Cutler Hammer, Div of Eaton на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Сертифицированное решение UL 508 Type F: объединяет функции разъединителя, защиты от КЗ и перегрузки в одном блоке

Реверсивное управление двигателем (FVR): интегрированный контактор для смены направления вращения

Диапазон регулировки тока (FLA): 4.0–6.3 А с высокоточной настройкой на передней панели

Встроенная защита Class 10: надежное тепловое и магнитное расцепление для сохранности обмоток двигателя

Управление 24V DC: оптимально для прямой интеграции в современные системы автоматизации с ПЛК

Применение

Управление реверсивными конвейерными лентами в складской и промышленной логистике

Автоматизация насосных станций и систем водоочистки, где требуется изменение направления потока

Приводы смесителей, дозаторов и мешалок в химической и пищевой промышленности

Станочное оборудование и OEM-решения, требующие компактных пускателей с сертификацией UL/IEC

Системы вентиляции и заслонок с дистанционным управлением через ПЛК

Преимущества

Экономия монтажного пространства: объединение пяти устройств в одном корпусе (дисконнект, защита от КЗ, тепловое реле, контактор и реверсивная логика)

Визуальная диагностика: индикация срабатывания (Visible Trip Indication) и функция тестирования расцепителя (Test Trip) для ускорения пусконаладки

Удобство подключения: клеммы управления расположены на фронтальной части корпуса, что упрощает трассировку проводов

Стандартная комплектация: наличие вспомогательных контактов 1NO-1NC позволяет передавать статус устройства в систему мониторинга без покупки доп. блоков

Высокий ресурс: серия XT разработана для тяжелых промышленных условий эксплуатации с частотой циклов коммутации, характерной для IEC-стандартов

FAQ

Требуются ли дополнительные предохранители перед этим контроллером в цепи?

Нет, данная модель сертифицирована по стандарту UL 508 Type F и включает адаптер линейной стороны (LSA), что позволяет ей выполнять функцию защиты ответвления (Branch Circuit Protection) самостоятельно.

Как проверить работоспособность механизма расцепления без имитации перегрузки?

На корпусе устройства предусмотрена специальная функция 'Test Trip'. С помощью отвертки можно инициировать механическое расцепление, чтобы проверить состояние вспомогательных контактов и логику системы управления.

Каков срок службы катушки и силовых контактов в реверсивном режиме?

Устройство рассчитано на миллионы механических срабатываний. Срок службы контактов зависит от категории применения (AC-3/AC-4), но благодаря использованию серебросодержащих сплавов Eaton XT обеспечивают один из самых высоких показателей износостойкости в классе IEC.

Cutler Hammer, Div of Eaton XTFR6P3BBTD

Модель Eaton XTFR6P3BBTD представляет собой компактный комбинированный контроллер двигателя (CMC) серии XT IEC, специально разработанный для задач, требующих реверсивного управления и высокого уровня защиты. Устройство объединяет в себе ручной протектор двигателя (MMP) и реверсивную сборку контакторов. Маркировка 'Type F' означает, что контроллер включает в себя адаптер линейной стороны (LSA), что позволяет использовать его как самостоятельное устройство защиты ответвлений без дополнительных предохранителей. Расшифровка кода: серия XTFR, диапазон тока 4–6.3А, управляющее напряжение катушки 24VDC. Этот аппарат является профессиональным выбором инженера, когда необходимо минимизировать габариты шкафа управления (Space-Saving) и сократить время на монтаж и проектирование схем защиты.
