Cutler Hammer, Div of Eaton XTFRP63BBTD

Артикул: XTFRP63BBTD

Изготовитель: Cutler Hammer, Div of Eaton

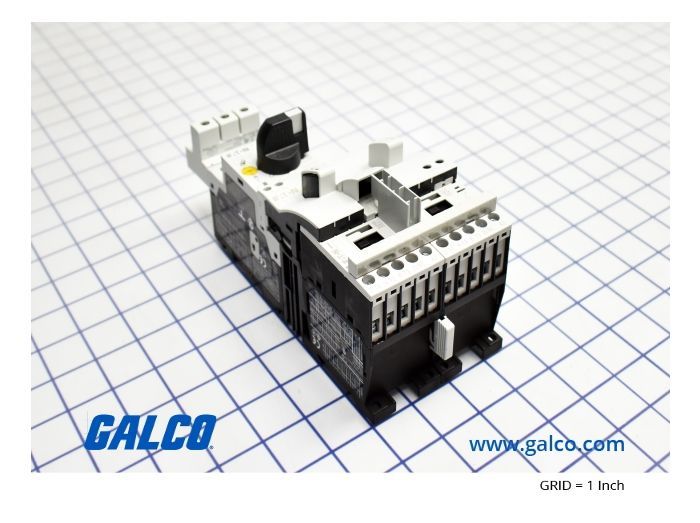

Cutler Hammer, Div of Eaton XTFRP63BBTD 0

Cutler Hammer, Div of Eaton XTFRP63BBTD 1

Cutler Hammer, Div of Eaton XTFRP63BBTD 2

Новый продукт Запросить стоимость и остатки 800 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики XTFRP63BBTD

Раздел

Ручные контроллеры двигателей

Подраздел

Cutler Hammer, Div of Eaton

Вес

Диапазон номинального тока (FLA): 0.40 – 0.63 А (регулируемый).
Напряжение цепи управления: 24V DC (постоянный ток).
Конфигурация контактов: Реверсивная пара с доп. контактами 1NO-1NC.
Класс защиты от перегрузки: Class 10 (отключение в пределах 10 секунд при заклинивании ротора).
Тип монтажа: На DIN-рейку или монтажную плату в открытом исполнении (Open Type).
Комплектация: Включает Line Side Adapter (LSA) для соответствия Type F.

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Cutler Hammer, Div of Eaton на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Комплексное решение UL 508 Type F: объединение защиты и управления в одном блоке

Реверсивная конфигурация (FVR) для управления направлением вращения двигателя

Прецизионный диапазон настройки тепловой защиты: 0.4–0.63 А

Встроенные вспомогательные контакты 1NO-1NC для систем сигнализации

Управление катушкой 24VDC для прямой интеграции с промышленными ПЛК

Применение

Автоматизированные конвейерные системы с необходимостью двустороннего движения ленты.

Приводы запорно-регулирующей арматуры и исполнительные механизмы в системах ОВК.

Маломощные насосные установки и дозаторы в химической и пищевой промышленности.

Станочное оборудование, требующее компактной защиты и реверсирования вспомогательных двигателей.

Преимущества

Экономия монтажного пространства: Заменяет связку из MMP, двух контакторов и реле перегрузки, сокращая габариты системы до 50%.

Упрощенная топология Wiring: Фронтальное расположение входов управления обеспечивает легкий доступ и минимизирует ошибки при коммутации.

Высокая диагностическая готовность: Встроенная визуальная индикация срабатывания (Visible Trip) и функция ручного тестирования расцепителя.

Интегрированная защита двигателя: Наличие встроенных нагревательных элементов и магнитных расцепителей, настроенных на узкий диапазон 0.4–0.63A.

Соответствие мировым стандартам: Продукт сертифицирован по IEC и UL как комбинация Type F, что гарантирует безопасность в сложных промышленных сетях.

FAQ

Требуются ли дополнительные предохранители для этой сборки по стандартам UL?

Нет, XTFRP63BBTD сертифицирован как Combination Motor Controller (CMC) Type F, что при наличии входящего в комплект LSA-адаптера позволяет подключать его напрямую к шине без дополнительных устройств защиты от КЗ.

Как осуществляется сброс после срабатывания защиты?

Устройство имеет ручной поворотный переключатель на передней панели manual motor protector. После устранения причины аварии необходимо перевести рукоятку в положение Reset/Off, а затем снова в On.

В чем преимущество использования катушки 24VDC в данной модели?

Это обеспечивает полную электромагнитную совместимость с современными системами автоматизации и позволяет подключать контроллер напрямую к транзисторным выходам ПЛК без промежуточных реле, что повышает надежность и снижает стоимость системы.

Cutler Hammer, Div of Eaton XTFRP63BBTD

Модель Eaton XTFRP63BBTD серии XT представляет собой высокоэффективное решение «четыре в одном», интегрирующее функции разъединителя, защиты от перегрузки по 10 классу, магнитной защиты от короткого замыкания и дистанционного реверсивного управления. Инженерная ценность данной сборки заключается в сертификации UL 508 Type F, что при использовании штатного Line Side Adapter позволяет исключить дополнительные групповые предохранители. Аббревиатура FVR (Full Voltage Reversing) подтверждает готовность устройства к работе в режиме реверса, что критично для приводов задвижек и конвейеров. Использование данного модуля Eaton сокращает время проектирования и физический объем шкафа управления, обеспечивая при этом высокую точность защиты маломощных электродвигателей.

Cutler Hammer, Div of Eaton

Cutler-Hammer (Eaton) обычно рассматривают в контексте низковольтного распределения питания, motor control, panelboards, automatic transfer switches и других компонентов для промышленных и коммерческих электроустановок. При подборе таких изделий важны номинальный ток, напряжение, отключающая способность, исполнение, условия монтажа и соответствие конкретной схеме питания или управления. Для инженерных задач особенно важно учитывать, что бренд Cutler-Hammer связан с исторической и действующей продуктовой экосистемой Eaton, поэтому при замене, модернизации и сервисе нужно сверять не только маркировку, но и datasheet, серию и совместимость с существующим оборудованием. Такой подход снижает риск ошибок при подборе и помогает корректно интегрировать компоненты в действующую электротехническую систему.
