Cutler Hammer, Div of Eaton XTMC9A01AD

Артикул: XTMC9A01AD

Изготовитель: Cutler Hammer, Div of Eaton

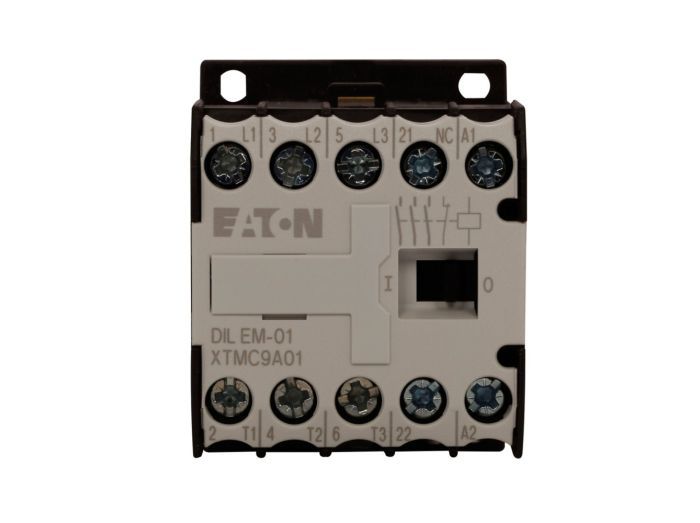

Cutler Hammer, Div of Eaton XTMC9A01AD 0

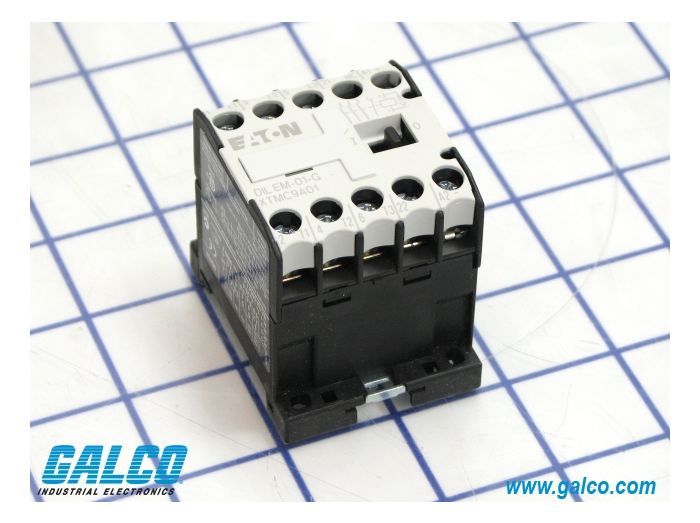

Cutler Hammer, Div of Eaton XTMC9A01AD 1

Новый продукт Запросить стоимость и остатки 132 € цена может отличаться Новый продукт OEM Запросить стоимость и остатки по запросу Не использованный в упаковке Raxwell Запросить стоимость и остатки по запросу Восстановленный товар Запросить стоимость и остатки по запросу

✅ Под заказ

ЗАКАЗАТЬ ЗАКАЗАТЬ

Технические характеристики XTMC9A01AD

Раздел

Миниатюра

Подраздел

Cutler Hammer, Div of Eaton

Вес

Номинальный ток (AC-3): 9 Ампер
Напряжение катушки управления: 120V DC (постоянный ток)
Конфигурация полюсов: 3 силовых контакта (N.O.)
Вспомогательные контакты: 1 N.C. (нормально закрытый)
Рабочее напряжение силовой цепи: До 600V AC/DC
Степень защиты: IP20 (Finger and Back-of-Hand Proof)
Тип клемм: Винтовые зажимы с защитой от самоотвинчивания
Стандарты: UL, CSA, CE, CCC

В связи с текущей ситуацией и введенными санкциями, мы предоставляем всю информацию о стоимости наших товаров только по запросу.

Пожалуйста, свяжитесь с нами, и мы подготовим индивидуальное коммерческое предложение, учитывающее все ваши потребности и спецификации заказа.

Не нашли продукцию?

Если вы не нашли продукцию бренда Cutler Hammer, Div of Eaton на нашем сайте, пожалуйста, свяжитесь с нами. Мы приложим все усилия, чтобы найти и предложить вам необходимый товар в кратчайшие сроки.

Заказать товар Заказать товар

Особенности

Компактный типоразмер Miniature для экономии до 30% места в шкафу управления

Надежная катушка управления 120 В DC для стабильной работы в цепях постоянного тока

Безопасное исполнение IP20 с защитой от прикосновения пальцами и тыльной стороной руки

Универсальный монтаж на стандартную DIN-рейку 35 мм или монтажную панель

Полная совместимость с аксессуарами серии XT (вспомогательные контакты, блокировки)

Применение

Локальные системы управления насосными агрегатами и вентиляторами малой мощности.

Автоматизация конвейерных лент и упаковочных линий в пищевой и фармацевтической промышленности.

Интеграция в шкафы управления OEM-оборудования (станки, компрессоры, подъемники).

Применение в цепях с резервным питанием от аккумуляторных батарей или ИБП, где используется напряжение 120V DC.

Преимущества

Game-Changer в плотности монтажа: Миниатюрный корпус позволяет проектировать сверхкомпактные пульты управления без риска перегрева соседних компонентов.

Высокая эксплуатационная надежность: Устройство сертифицировано по стандартам UL и CSA, что гарантирует соответствие заявленным характеристикам тока до 9А и работу в широком температурном диапазоне.

Система Plug-In аксессуаров: Дополнительные блоки контактов и ограничители перенапряжения устанавливаются без использования инструментов, сокращая время сборки и обслуживания системы.

Эффективная дугогасительная система: Оптимизированная геометрия контактов минимизирует эрозию при размыкании, что существенно продлевает электрический ресурс при коммутации индуктивных нагрузок.

FAQ

Можно ли подавать на катушку управления 120V AC вместо 120V DC?

Нет, данная модель (суффикс AD) предназначена строго для работы с постоянным током (DC). Подача переменного тока приведет к перегреву катушки, высокочастотному дребезгу контактов и выходу устройства из строя.

Какова периодичность обслуживания контактов в мини-серии XTMC?

Контактор является необслуживаемым. Благодаря закрытой конструкции IP20 и качественным сплавам контактов, чистка не требуется. Рекомендуется лишь периодическая проверка затяжки винтовых клемм (раз в 6-12 месяцев в зависимости от вибрации).

Каков расчетный срок службы контактора Eaton XTMC9A01AD при номинальной нагрузке?

Механический ресурс составляет до 10 миллионов циклов срабатывания. Электрический ресурс в категории AC-3 (пуск двигателей) зависит от частоты включений, но в среднем превышает 1 миллион циклов, что обеспечивает окупаемость за счет отсутствия простоев оборудования.

Cutler Hammer, Div of Eaton XTMC9A01AD

Eaton XTMC9A01AD представляет собой профессиональное решение из линейки XT Miniature — компактный трехполюсный контактор, разработанный инженерами Eaton (Cutler-Hammer) для высоконагруженных промышленных систем. Эта модель идеальна для задач, где требуется надежная коммутация двигателей при жестком ограничении свободного пространства в щите. В отличие от полноразмерных аналогов, серия XTMC обеспечивает ту же электрическую износостойкость при значительно меньших габаритах. Маркировка XTMC9A01AD расшифровывается следующим образом: XT — серия управления двигателями, M — миниатюрное исполнение, C — контактор, 9 — номинальный ток 9А (AC-3), 01 — встроенный вспомогательный нормально закрытый (NC) контакт, AD — катушка управления 120V DC. Использование постоянного тока в цепи управления исключает характерный гул переменного тока и снижает электромагнитные помехи на чувствительную электронику контроллеров.
